PD Free AC Испытательные системы выдерживающего напряжения с цилиндрическим трансформатором, измерение частичного разряда
I. Описание продуктов и применение:
Испытательные системы выдерживающего напряжения переменного тока без напряжения PD с трансформатором цилиндрического типа используются для тестирования высоковольтных электрических изделий и компонентов в испытательном зале высокого напряжения, таких как кабели высокого напряжения, силовые трансформаторы, распределительные устройства с газовой изоляцией, вводы, разрядники и изоляционные материалы.
С широкой областью применения, он обычно может применяться в обычных тестовых испытаниях контроля качества высоковольтного продукта, который включает в себя испытание на выдерживаемое переменное напряжение промышленной частоты, обнаружение частичного разряда и длительное испытание кабеля. Эти системы особенно подходят для испытаний, требующих стабильного напряжения, даже если нагрузка изменяется под напряжением (испытания на корону, влажность и загрязнение) или когда нагрузка является индуктивной (индуктивные трансформаторы напряжения). Делитель напряжения системы имеет соединительный вывод сигнала ЧР, через оборудованный 2 или 4-канальным анализатором ЧР (опция), может быть реализовано обнаружение ЧР для тестируемого объекта.
Модель CQSB-300KVA / 600KV имеет два стекируемых испытательных трансформатора цилиндрического типа, соединенных последовательно для вывода испытательного напряжения 600 кВ и испытательного тока 0,5 А. Рабочий цикл 60 минут включен, 60 минут выключен,
До сих пор этот набор тестов формировал много разных сериализованных моделей в соответствии с различными приложениями для испытаний на стойкость к воздействию напряжения. Подобная модель может видеть другую типичную модель в следующем пункте.
II. Основные компоненты:
| SN | Наименование компонентов | Тип и спецификация | Кол-во. | Каждый вес | Каждое измерение |
| 1 | Пульт управления | FKGB-300 кВА | 1 кусок | 180kgs | 1200 * 420 * 820 мм |
| 2 | Шкаф электрического регулятора напряжения | DT-300 кВА | 1 кусок | 2500kgs | 1100 * 1050 * 1250мм |
| 3,1 | Первый штабелируемый цилиндрический испытательный трансформатор | CQSB-600KVA / 300KV | 1 кусок | 3000kgs | D1200 * H2800mm |
| 3,2 | Испытательный трансформатор второго стекового цилиндра | CQSB-300 кВА / 300KV | 1 кусок | 2400kgs | D1200 * H2500mm |
| 4 | Сопротивление защиты | БГР-0.5A / 600KV | 1pieces | 120kgs | D380 * L850mm |
| 5 | Делитель напряжения с емкостью связи | TJF-600KV / 500pF | 1 комплект | 200kgs | D320 * H6000mm |
| 6 | Специальные испытательные принадлежности | ||||
| Примечание: специальные требования могут быть сделаны по заказу. | |||||

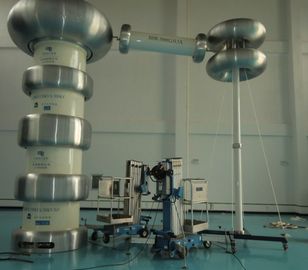

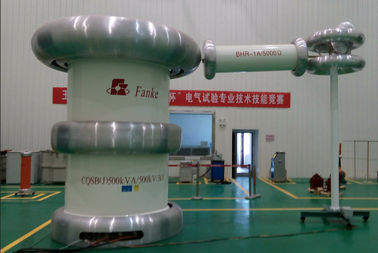

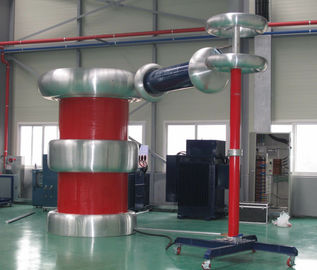

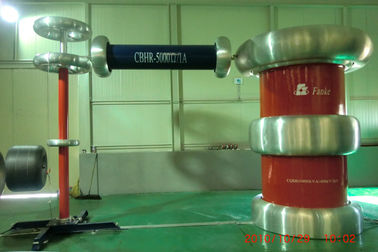

III. Тестовое соединение (например: модель CQSB-500 кВА / 500 кВ):
Внутривенно Технология
- Чистый тест частоты питания на 50 Гц или 60 Гц, искажение выходного напряжения (THD) очень мало.
- Соблюдайте низкие требования к измерению частичного разряда
- Модульная структура для экономии места в испытательном зале
- Низкое сопротивление, широкий диапазон применения
- Легко работать с компьютерной системой измерения
- Полная схема защиты для обеспечения безопасности персонала и оборудования
- Чувствительные к импульсным перенапряжениям электронные компоненты
- Особенно подходит для испытаний, требующих стабильного напряжения, даже если нагрузка изменяется под напряжением (испытания на корону, влажность и загрязнение) или когда нагрузка является индуктивной (индуктивные трансформаторы напряжения).
V. Общие технические данные:
- Режим тестирования системы: PD Испытательные системы выдерживающего напряжения переменного тока с трансформатором цилиндрического типа
- Модель системы: CQSB-300KVA / 600KV
- Входной источник питания: 380 ± 10% (однофазный), 50 Гц / 60 Гц
- Номинальная выходная мощность: 300 кВА
- Номинальное выходное напряжение: 300 кВ, 600 кВ
- Максимальное испытательное напряжение: не более 600 кВ
- Номинальный выходной ток: 0,5А
- Рег. Диапазон частот: 50/60 Гц
- Форма выходного резонансного напряжения: чистая синусоида
- Повышение температуры: менее 65 К при номинальном токе, работающем 60 минут;
- Уровень шума: не более 65дБ
- Конструкция: масляная, с цилиндрическим типом
VI. Другие дополнительные компоненты
- Фильтр шума источника питания
- Тройной и пятый фильтры
- Компенсирующий реактор
- Электронное устройство быстрой защиты от перенапряжения
- Стандартный конденсатор SF6 ·
- Детектор частичного разряда
VII. Другая типичная модель
Тип трансформатора 1.Single :
| МОДЕЛЬ | Номинальная мощность (КВА) | Входное питание НН (кВ) | Номинальное выходное напряжение (кВ) | Размер трансформатора цилиндра Д × В (мм) | Вес (кг) |
| CQSB-1.5KVA / 50 | 1,5 | 0,22 | 50 | φ430 * 580 | 65 |
| CQSB-2.5KVA / 50 | 2.5 | 0,22 | 50 | φ280 * 500 | 70 |
| CQSB-3KVA / 50 | 3 | 0,22 | 50 | φ300 * 510 | 72 |
| CQSB-5KVA / 50 | 5 | 0,22 | 50 | φ460 * 580 | 110 |
| CQSB-5KVA / 100 кВ | 5 | 0,22 | 100 | φ640 * 820 | 130 |
| CQSB-10KVA / 100 кВ | 10 | 0,22 | 100 | φ620 * 850 | 160 |
| CQSB-50KVA / 100 кВ | 50 | 0,4 | 100 | φ725 * 1100 | 500 |
| CQSB-12KVA / 120KV | 12 | 0,38 | 120 | φ750 * 1230 | 380 |
| CQSB-15KVA / 150 | 15 | 0,38 | 150 | φ820 * 1220 | 500 |
| CQSB-20KVA / 200KV | 20 | 0,38 | 200 | φ1080 * 1700 | 900 |
| CQSB-50KVA / 250 кВ | 50 | 0,38 | 250 | φ1460 * 1520 | 1250 |
| CQSB-75KVA / 250 кВ | 75 | 0,38 | 250 | φ1460 * 1780 | 1450 |
| CQSB-75KVA / 500 | 75 | 0,38 | 500 | φ2000 * 4850 | 6800 |
| CQSB-100кВА / 100 кВ | 100 | 0,38 | 100 | φ1000 * 1250 | 800 |
| CQSB-100кВА / 150кВ | 100 | 0,38 | 150 | φ1410 * 1620 | 1700 |
| CQSB-100кВА / 250 кВ | 100 | 0.6 | 250 | φ1100 * 1450 | 1550 |
| CQSB-125KVA / 250 кВ | 125 | 0,38 | 250 | φ1540 * 2060 | 3460 |
| CQSB-150KVA / 150 | 150 | 0.6 | 150 | φ1420 * 1620 | 2200 |
| CQSB-2000KVA / 500 | 2000 | 3 | 500 | φ3000 * 4800 | 50000 |
Тип трансформаторов цилиндра 2.Stackable:
| МОДЕЛЬ | Номинальная мощность (КВА) | Входное питание НН (кВ) | Номинальное выходное напряжение (кВ) | Размер трансформатора цилиндра Д × В (мм) | Вес (кг) |
| CQSB-10KVA / 2 * 50 | 10 | 0.2 | 100 | φ410 * 980 | 200 |
| CQSB-25KVA / 2 * 125KV | 25 | 0,38 | 250 | φ1250 * 2200 | 890 |
| CQSB-100кВА / 2 * 200KV | 100 | 0,38 | 400 | φ1580 * 3650 | 2500 |
| CQSB-150KVA / 2 * 150 | 150 | 0,38 | 300 | φ1600 * 3200 | +3980 |
| CQSB-300 кВА / 2 * 150 | 300 | 0,38 | 300 | φ1600 * 3800 | 4280 |
| CQSB-250кВА / 2 * 250 кВ | 250 | 0,38 | 500 | φ2220 * 6100 | 11200 |
| CQSB-500KVA / 2 * 250 кВ | 500 | 0.6 | 500 | φ2030 * 4600 | 18500 |
| CQSB-600KVA / 2 * 300KV | 600 | 3 | 600 | φ3200 * 8000 | 19000 |
| CQSB-1200KVA / 2 * 300KV | 1200 | 0.6 | 600 | φ3000 * 6200 | 28900 |
| CQSB-1250 кВА / 2 * 125KV | 1250 | 3 | 250 | φ4500 * 3200 | 14500 |
| CQSB-300 кВА / 2 * 300KV | 300 | 3 | 600 | φ2610 * 5600 | 10000 |
