Вертикальная испытательная система переменного тока, тестер переменного тока высокого напряжения с переменной частотой
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Принцип: | Типичная цепь теста ЛК | Appilcation: | Тест напряжения тока Витхстанд АК на месте |
|---|---|---|---|
| Max.Capacity: | OEM | Max.Voltage: | OEM |
| Конструктивная особенность: | Цилиндр и модульный тип реактор теста | Испытайте частоту: | 20-300Хз |
| круг обязаностей: | 60 мят или ОЭМ | Форма волны выхода: | Хорошая волна синуса |
| Приказанный путь: | Компоненты могут быть приказаны отдельно | ||
| Высокий свет: | испытательный комплект высокого напряжения переменного тока,идентификатор кабеля высокого напряжения |
||
Резонансный испытательный комплект переменного тока, Испытательное оборудование для высоковольтных кабелей, Испытательный комплект выдерживаемого напряжения переменного тока
I. Применение:
Резонансный испытательный комплект переменного тока является разновидностью испытательного оборудования для высоковольтных кабелей для приложенного выдерживаемого напряжения, которое можно классифицировать как резонансную испытательную систему с переменной частотой и переменной индуктивностью. Первый настраивается на резонанс путем регулирования частоты испытаний, а второй - с помощью регулируемой индуктивности. Различные режимы регулирования приводят к одной и той же цели, то есть выход большой мощности на тестовом объекте может быть получен путем ввода источника питания малой мощности.
Для объектов испытаний большой емкости, таких как кабель XLPE HV, самая большая трудность при принятии испытания на выдерживаемое переменное напряжение промышленной частоты или при приближении к частоте питания в качестве приемочного испытания для изоляционного кабеля XLPE заключается в том, что ему требуется источник питания и оборудование большой емкости. Например, для кабеля XLPE 630 мм2 и 110 кВ с емкостью 0,188 мкФ / кМ тестовый параметр каждого кабеля составляет 2,9 МВА / 128 кВ / 22,7 А, если длина кабеля составляет 3 кМ. Затем приходит к выводу, что невозможно провести полевые испытания традиционным способом. Однако в резонансной испытательной системе с переменной частотой, при снижении частоты испытаний с одной стороны и с высоким добротностью (Q), с другой стороны, требуемая мощность входного источника питания составляет 1 / Q от мощности испытательной мощности, что приводит к значительному снижению По объему и весу тестовое оборудование доступно, идеально подходит для полевых испытаний.
Компания Fanke обладает многолетним опытом производства этого типа испытательного оборудования, индивидуальные типы такого оборудования в соответствии с потребностями тестирования различных клиентов , включая услуги OEM. Компоненты комплектов также можно заказать отдельно.
II. Основные компоненты испытательного резонансного набора переменного тока с переменной частотой
1. Изолирующий трансформатор

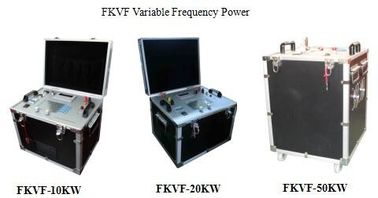

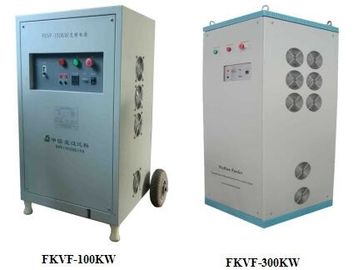

2. Источник переменного тока
3. Трансформатор возбуждения
4. Группа испытательных реакторов высокого напряжения (резонансный индуктор)
5. Делитель напряжения
6. Необязательная часть
6.1 Конденсатор нагрузки
6.2 HV демпфирующая блокирующая катушка индуктивности
Замечания:
1). Конденсатор нагрузки может быть опциональным, когда небольшая линия нагрузки испытывает или нуждается в аналоговой нагрузке для контроля частоты тестирования.
2). Испытательный реактор может быть изготовлен на напряжение 130 кВ, 150 кВ, 155 кВ, 200 кВ, 250 кВ, 300 кВ, 350 кВ, 400 кВ для каждого номинального напряжения в соответствии с различной областью объекта испытаний или по требованию заказчика. Макс. Номинальный ток каждого реактора высокого напряжения может составлять 1 ~ 5А, 10А, 15А, 20А, 25А, 30А.
3). Тестовая цепь выглядит следующим образом
VF: источник питания переменной частоты, который является контрольной и измерительной частью в тестовой цепи.
T: Трансформатор возбуждения, который обеспечивает возбуждающее напряжение для испытательного реактора высокого напряжения
L: Испытательный реактор с резонансной индуктивностью в цепи LC и производящий испытательное напряжение
Cx: протестированное оборудование
MOA1: грозовой разрядник является защитной частью на трансформаторе возбуждения
C1, C2: делитель напряжения (C1 - плечо высокого напряжения, C2 - плечо низкого напряжения), которое является частью измерения напряжения высокого напряжения
III. Применяемый диапазон тестовых объектов
- Междугородние кабели 110 кВ ~ 400 кВ
- ГИС 110 кВ ~ 500 кВ
- Конденсатор муфты ВН 110 кВ ~ 220 кВ
- Трансформатор напряжения 110 кВ ~ 500 кВ (CVT)
Преимущество и особенности:
- Cordwood дизайн для расширения емкости
- Большая тепловая емкость для длительного непрерывного рабочего часа
- Коэффициент качества: Q≥100 (при f = 30 Гц)
- Небольшой размер и легкий вес удобны для полевых испытаний.
- Диапазон рабочих частот: 20-300 Гц

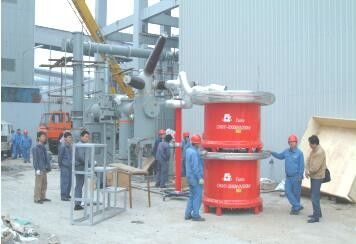

Фигура полевых испытаний
Примечание: Резонансный тестовый набор переменного тока 750 кВ / 5A с переменной частотой от высоковольтного вентилятора Fanke выдерживает напряжение на подстанции 500 кВ
