Серия FKVF Высоковольтные испытания электрооборудования мощностью 5 кВт ~ 400 кВт дополнительно

Испытательный комплект переменного выдерживаемого напряжения резонансного переменного тока, блок управления резонансного переменного тока

I. Описание продукта:

Источник питания с переменной частотой серии FKVF является основным измерительным и управляющим устройством и хост-машиной для испытательного комплекта для испытания на сопротивление резонансному переменному напряжению переменного тока, который также называется преобразователем переменной частоты.

Источник питания с переменной частотой использует высокопроизводительный высокопроизводительный процессор обработки сигналов ARM и FPGA, который осуществляет высокоуровневое управление всей процедурой тестирования. Цифровой сигнальный процессор FPGA с высокоскоростным режимом реального времени рассчитывает и изменяет выходную форму волны, в режиме реального времени проверяет значение высокого напряжения и параметры главной цепи мощности преобразователя, а также параметры обратного теста, рабочее состояние верхней машины, сигналы защиты выборки в реальном времени, быстрая близкая выходная мощность и его генератор сигналов.

II. Применение и использование

• Блок измерения и контроля испытательной цепи переменного резонансного выдерживаемого напряжения переменного тока.
• Замените старую традиционную консоль, чтобы повысить эффективность теста высокого напряжения и улучшить контроль и защиту во время тестирования резонансного выдерживаемого напряжения.

III. Основные компоненты блока:

• FKVF хост машина переменной частоты источника питания
• Дополнительный компьютер с дистанционным управлением с английским программным обеспечением для тестирования
• Дополнительная внешняя единственная коробка аварийного останова
• Группа соединительных кабелей
• Дополнительные внешние сигнальные огни

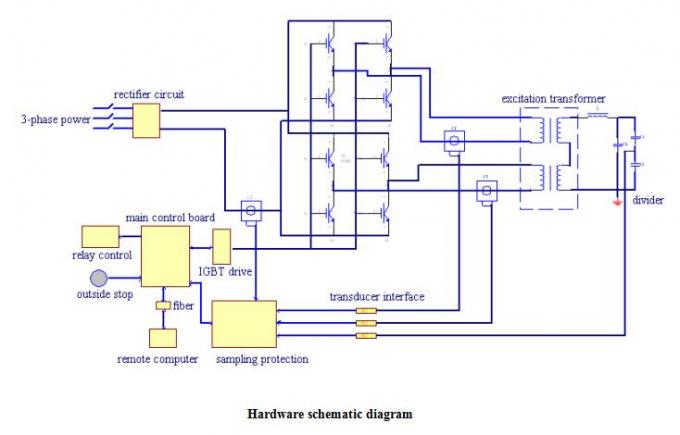

Внутривенно Тестовый принцип (например, FKVF-300KW)

V. Технические параметры

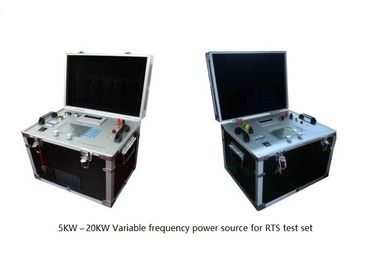

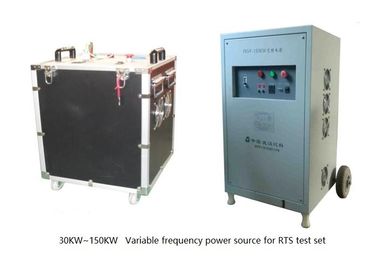

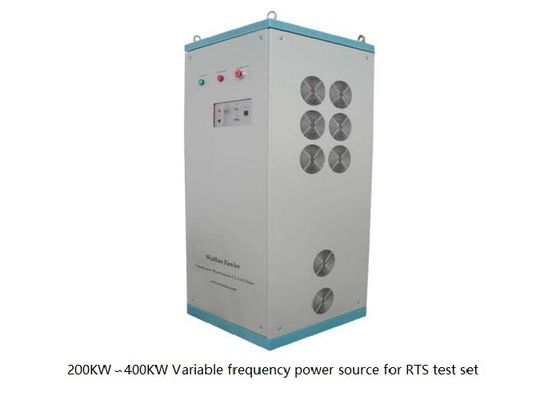

1. Номинальная мощность: 5 кВт, 10 кВт, 20 кВт, 30 кВт, 50 кВт, 100 кВт,

150 кВт, 200 кВт, 250 кВт, 300 кВт,

350 кВт, 400 кВт, 500 кВт дополнительно

2. входная мощность: выше 20 кВт напряжение 380 В ± 10% трехфазный;

напряжение ниже 20 кВт 220 В ± 10%, однофазный;

3. Рабочая частота входного сигнала: 50 Гц / 60 Гц

4. Выходное напряжение: выше 20 кВт: 0-500 В (вход 380 В) непрерывно регулируемый

ниже 20 кВт: 0-250 В (вход 220 В) непрерывно регулируемый

Выходной ток 5.Rated: решено моделью

6. Выходной сигнал: прямоугольная волна

7. Регулируемый диапазон выходной частоты: 20-400 Гц

Разрешение разрешения 8.Output: 0.03Hz

Нестабильность частоты выхода 9.Out: чем 1%

10. Шаг частоты выходного сигнала: 5 Гц, 2 Гц, 1 Гц, 0,1 Гц, 0,03 Гц

Разрешение разрешения 11.Output: 0.01kV

12.Нестабильность выходного напряжения: менее 1%

13. Шаг выходного напряжения: U / 45000 полный диапазон

14. Непрерывное время работы: 60 минут, повышение температуры не более 45К

15. Рабочие условия: температура от -10 градусов по Цельсию до 40 градусов по Цельсию

16. Высота: менее: 1000 м

17. Вес: менее ＜ 20 кг (5 ~ 20 кВт);

менее ＜ 30 кг (30 ~ 50 кВт);

менее ＜ 650 кг (100 ~ 400 кВт);

менее ＜ 650 кг (400 ~ 500 кВт);

VI. Основные функции:

• Форма волны - прямоугольная волна, регулируемая широтно-импульсным напряжением
• Постоянно следите за напряжением в процессе работы, когда напряжение ВН колеблется, что вызвано флуктуацией напряжения питания и частоты питания, система будет автоматически настраивать напряжение для установки напряжения.
• Автоматическое сканирование частоты, поиск резонансной точки. Частотный диапазон составляет 20-300 Гц. Вы можете вручную установить диапазон частот сканирования. Максимальное время сканирования составляет 2 минуты (полная частота сканирования). Разрешение по частоте составляет 0,03 Гц.
• Автоматически проверять. Вы можете установить тестовую программу, тестовую программу можно разделить на 5 сегментов. Система автоматически завершит процесс тестирования в соответствии с установленной программой.
• Находясь на автоматическом тестировании, вы можете в любой момент перейти в состояние ручного управления, чтобы вручную регулировать частоту и напряжение
• Автоматически отслеживать напряжение при выдерживании. Автоматически регулировать напряжение на объекте, когда напряжение обычно колеблется, предупреждают, когда отклонения от нормы Пользователи могут работать для практического тестирования ситуации.
• Рендеринг Ut кривой в реальном времени (кривая напряжения-времени) при регулировании напряжения и выдерживании.
• Отображение статуса теста в режиме реального времени. Вы можете сделать соответствующую операцию в соответствии со статусом теста
• Сильная защита и функция предупреждения: защита от перегрузки по току, защита от перенапряжения и пробоя, защита от ненормального напряжения, индикация одновременной защиты программного / аппаратного обеспечения. Убедитесь, что файл отчета безопасности и формы для проверки
• Сохранение данных теста и форма отчета о тестировании автоматически, вы можете распечатать отчет о тестировании вовремя, а также вы можете сохранить отчет и распечатать в других местах.
• Функция запроса данных. В соответствии с вашими условиями, чтобы запросить данные прошлых испытаний.
