Тип испытательного оборудования большого испытательного комплекта впрыски тока вторичного электрического разделенный

Набор для проверки высокого тока, Набор для испытания вторичного тока, Тип сплит, Кратковременная работа

I. Описание продукта

Большой испытательный набор для впрыска тока серии DDG является своего рода генератором сильного тока, он используется на электростанции, подстанции, заводе электрических приборов и в научных исследованиях, испытательной комнате и т. Д. он работает в течение короткого времени или изготавливается по заказу с небольшим объемом, легким весом, отличной производительностью, легким для капитального ремонта, тестовый набор, также называемый генератором сильного тока, тестовый набор вторичного тока или тестовый набор первичного тока.

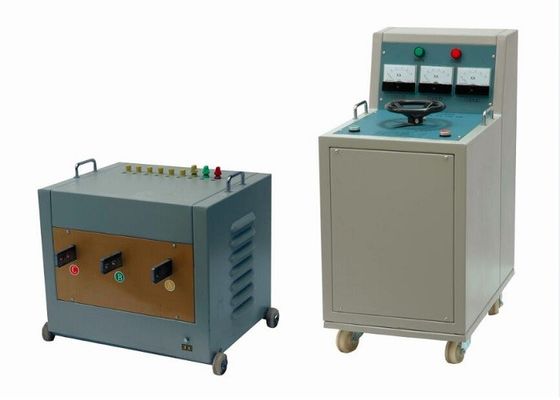

Большой тестовый комплект состоит из блока управления напряжением и большого генератора тока с большим тестовым проводом. Он в основном используется для тестирования MCCB, ACB, шин и различных трансформаторов тока, когда требуется кратковременный ввод тока. Он широко используется в исследовательских, производственных и электрических испытательных центрах энергетических, железнодорожных, нефтехимических, металлургических и горнодобывающих предприятий. Максимальное время непрерывной работы при номинальном токе обычно составляет 5 минут на / более 10 минут на выходе.

II. Приложения:

• Текущий тест на удар Для MCCB, ACB, шин и различных CT
• Текущее поле калибровки для CT / PT и другого электрического оборудования.
• Текущий тест на повышение температуры
• Проверка работы реле, выключателя, токового реле
• Калибровка для амперметра пластинчатого типа, токоизмерительного клеща, трансформатора тока

Замечания :

• Портативная структура, регулируемая величина выходного тока, измерение тока в двух направлениях и прямое считывание
• Различные стандарты выходного тока могут быть сделаны в соответствии с запросом пользователя.
• Длинный тип cyle может быть сделан по заказу.

III. Типы текущего усилителя

• тип одного тела для ниже одной фазы 3000A
• однофазный токовый выход
• Трехфазный токовый выход

Внутривенно Универсальные функции управления

1. Цифровой дисплей
2. Высокая точность
3. Высокое разрешение;
4. Авто Сроки
5. Полностью защита
6. Тревога
7. Авто Сроки

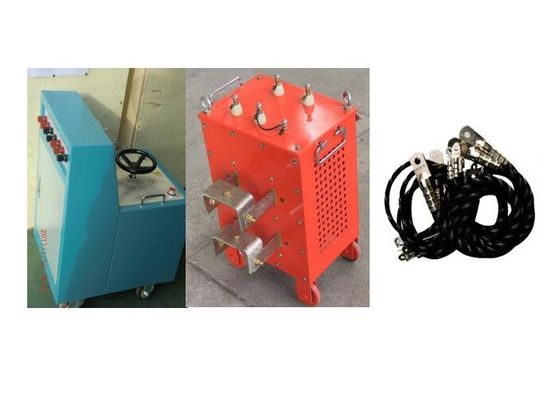

V. Основные компоненты одного набора

• Шкаф управления регулированием напряжения,
• большой текущий усилитель
• соединительные кабели большого тока (опция)

VII. Технические характеристики:

1. Вывод: сделано по заказу, синусоида,
2. Вместимость: сделано под заказ
3. Сроки: 0-999S
4. Продолжительность: 5 минут при номинальной мощности
5. Входное напряжение: 220В или 380В ± 10% 50 / 60Гц ± 1
6. Температура окружающей среды: －8 ℃ ～ 50 ℃
7. RH: 85%, без росы
8. Уровень моря выше: 1000 метров или ниже

9. Выходное напряжение: 3 В, 6 В

10. Максимальное время непрерывной работы при номинальном: 5 минут вкл / более 10 минут в выключенном состоянии.

11. Форма выходного сигнала: выходной ток представляет собой стандартную синусоидальную волну с небольшим сбоем, которая лучше, чем стандарт индекса требований к энергосистеме, и коэффициент пульсации составляет менее 0,3%.

12. Точность измерения: выше 0,5. Текущий вольтметр показывает истинное эффективное значение, высокую точность и высокую стабильность.

13. Режим выходного тока: истинное действующее значение непрерывно регулируется;

14. Стабильность тока: выше 0,5%

15. Способ подключения: в соответствии с требованиями

16. Настройки защиты: от перегрузки по току, защита от нулевого положения

17. Функции: регулировка напряжения привода электродвигателя, повышение и понижение тока, с таймером, с сигнализацией по времени

VIII. Технические особенности
