Конденсатор компенсации нагрузки емкости оборудования для испытаний PD высокого напряжения
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Использование: | Чистая компенсация нагрузки емкости для теста ХВ | Испытательные системы: | Обычно использованный в испытательной системе напряжения тока витхстанд АК |
|---|---|---|---|
| Напряжение тока теста опционное: | 50КВ~800КВ | Емкость: | 500пФ~10000пФ или ОЭМ |
| круг обязаностей: | 60минц или сделанный заказом | ПРИМЕЧАНИЕ: | ПД свободный можно конструировать как соглашено |
| Высокий свет: | оборудование для измерения частичных разрядов,испытательный комплект для частичных разрядов |
||

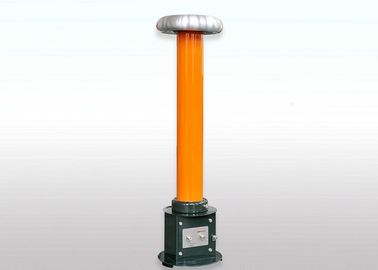

Высоковольтный конденсатор связи для испытания PD, конденсатора компенсации нагрузки емкости
Введение
Высоковольтный конденсатор связи для испытательной системы ЧР также называется конденсатором компенсации нагрузки без частичного разряда, в основном используется для системы проверки без частичного разряда для сбора сигналов напряжения частичного разряда. Соединительный конденсатор серии OWF в основном предназначен для испытаний высоким напряжением и измерения частичного разряда в области энергетики. Он также может служить частью измерения разряда или симуляции нагрузки переменного тока в цепи проверки высокого напряжения переменного тока. Он соответствует производственному стандарту JB / T8169-1999 "Конденсаторы парциального напряжения переменного тока и конденсаторы связи переменного тока".
II..Application
- Испытательный образец сигнала связи PD при испытании высоковольтным напряжением
- Моделирующая нагрузка высокого напряжения для резонансных испытательных систем и высоковольтных испытательных систем без частичного разряда
III..Основные технические данные
- Емкость: 600 ~ 1000 пФ (можно настроить специальную емкость);
- Напряжение: 50 ~ 1000 кВ;
- Частичный разряд: он меньше или равен 5PC при номинальном напряжении;
- Изолирующая среда: ёмкостное масло;
- Используется для измерения частичных разрядов электрооборудования под напряжением промышленной частоты;
- Измеряя 30 ~ 300 Гц переменного напряжения, он использовался в качестве конденсатора связи во время теста на отсутствие частичного разряда.
- Особые требования согласованы.
Внутривенно Типичная модель как следующая
| SN. | модель | Номинальное напряжение | Номинальная емкость | Уровень PD |
| 1 | OWF-100 / 0,001 | 100 кВ | 1000 пФ | ≤ 5 пк |
| 2 | OWF-150 / 0,005 | 150кВ | 5000pF | ≤ 5 пк |
| 3 | OWF-200 / 0,005 | 200kV | 5000pF | ≤ 5 пк |
| 4 | OWF-250 / 0,010 | 250 кВ | 10000pF | ≤ 5 пк |
| 5 | OWF-300 / 0,005 | 300kV | 5000pF | ≤ 5 пк |
| 6 | OWF-350 / 0,010 | 350kV | 10000pF | ≤ 5 пк |
| 7 | OWF-400 / 0,005 | 400 кВ | 5000pF | ≤ 5 пк |
| 8 | OWF-450 / 0,005 | 450kV | 5000pF | ≤ 5 пк |
| 9 | OWF-500 / 0,005 | 500кВ | 5000pF | ≤ 5 пк |
