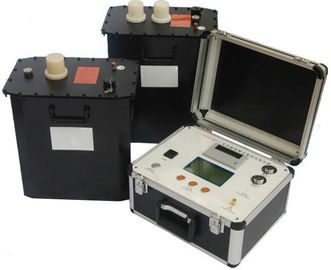

Комплект испытания очень низкочастотного VLF 90KV высоковольтный для кабеля и генератора
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Принцип теста:: | Очень-низкий принцип технологии частоты | Использование: | тест напряжения тока Витхстанд 0.1Хз для 45КВ и под силовым кабелем и генератором МВ |
|---|---|---|---|
| Конструктивная особенность: | 2 ракеты -носителя ХВ, 40КВ/50КВ для одиночная одной | компонент: | Регулятор, ракета -носитель ХВ, нагрузка конденсатора компенсации |
| Испытайте частоту: | 0.1Хз, 0.05Хз, 0.02Хз | Напряжение тока Макс.Тест: | 0~ 90КВ (пик), непрерывно регулируемое |
| Нагруженная область:: | 0.1Хз, ≤0.5μФ; 0.05ХЗ, ≤0.1μФ; 0.02ХЗ ≤2.5μФ | Испытайте точность: | Никакой меньше чем 3% |
| Форма волны выхода: | Хорошая волна синуса, напряжение тока, ≤ 5% искажения формы волны | Ракета -носитель ХВ используя путь: | Определите или последовательно соединение |
| круг обязаностей: | 60минц | ||
| Высокий свет: | высоковольтные приборы hlp vlf,оборудование для испытаний кабеля vlf |
||
Очень низкочастотное испытание высокого напряжения 90KV установило для кабеля и генератора, испытания AC высокого напряжения
I. Описание продукта:
Этот испытательный комплект модели VLF-90KV / 0,1 Гц предназначен для проведения испытаний на выдерживаемое напряжение на месте с использованием технологии очень низких частот для силовых генераторов или силового кабеля 45 кВ и ниже XLPE. В сравнении с испытательным комплектом Hipot на основной частоте питания, VLF HV Испытательному набору просто необходима небольшая тестовая мощность (в теории около 1/500). Его размеры и вес также значительно уменьшены. Специально при появлении наблюдения можно обнаружить ненормальные явления изоляции генератора, такие как поверхностная корона, разряд и т. Д.
Модель VLF-90KV / 0.1Hz основана на электронном преобразовании частоты и микропроцессорной технологии.
Запрещено повышать напряжение без нагрузки или подключать к резистивной нагрузке. Если емкость образца меньше 0,05 мкФ, форма выходного сигнала испытательного набора будет плохой. Для лучшей производительности требуется дополнительный конденсатор.
До настоящего времени спроектированный набор тестов также формирует множество различных сериализованных моделей в соответствии с различными приложениями для испытаний на стойкость, благодаря количеству конфигураций усилителя высокого напряжения в каждом наборе. Подобная модель может видеть другую типичную модель в следующем разделе.
II. Список поставок этого набора:
| Sn | Описание | Количество | |
| 1 | Устройство управления | 1 | единица измерения |
2 | Усилитель 50кВ | 1 | единица измерения |
| Усилитель 40кВ | 1 | единица измерения | |
| 3 | Разгрузочный стержень | 1 | единица измерения |
| 4 | Нагрузочный конденсатор, 0,04 мкФ | 1 | единица измерения |
| 5 | HV Test / Соединительные кабели | 1 | задавать |
| 6 | Заземляющий кабель | 1 | единица измерения |
| 7 | Предохранитель на 20А | 5 | единица измерения |
| 8 | Бумага для печати | 2 | единица измерения |
| 9 | Руководство | 1 | единица измерения |
| 10 | Отчет о заводских испытаниях | 1 | единица измерения |
III. Характеристика продукта:
- Электронное преобразование частоты
- Микропроцессорное управление
- Два усилителя ВН, выход 90 кВ последовательно; или 40 кВ / 50 кВ для одного
- Большой ЖК-дисплей
- Выход синусоидальной волны
- Защита от перенапряжения, время действия менее 20 мс
- Защита от перегрузки по току для входной и выходной стороны, время действия составляет менее 20 мс
- Выходной ток / форма волны напряжения непосредственно отбираются на стороне высокого напряжения
- Резистор ограничения тока высокого напряжения внутри
- Микро-принтер внутри
- На выходное напряжение не будет влиять емкостный ток во время испытания, поскольку конструкция обратной связи с обратной связью
Внутривенно Общие технические данные:
- Выход: 0 ~ 90 кВ (пик), плавно регулируемый, выход экранированным кабелем
- Выходная частота: 0,1 Гц, 0,05 Гц, 0,02 Гц
- Диапазон нагрузки: 0,1 Гц, ≤0,5 мкФ; 0,05 Гц, ≤0,1 мкФ; 0,02 Гц, ≤2,5 мкФ;
- Точность измерения: 3%
- Погрешности положительного и отрицательного пикового напряжения: ≤ 3%
- Искажение формы волны напряжения: ≤ 5%
- Блок предохранителей: 20А
- Диапазон времени: 0-99мин
- Потребляемая мощность: 220 В ± 5%, 50/60 Гц, стабильность частоты: колебания менее 0,5%
- Условия эксплуатации: крытый и открытый;
- Температура: -10С - + 40С;
- Влажность: ≤ 85% относительной влажности 7.
- Контроллер: 356 мм × 280 мм × 220 мм, 4 кг, 1 шт.
- Усилитель высокого напряжения 40 кВ: 320 × 188 × 360 мм, 25 кг, 1 шт.
- Усилитель высокого напряжения 50 кВ: 320 × 188 × 360 мм, 50 кг, 1 шт.
V. Панель программного обеспечения для измерения и контроля:

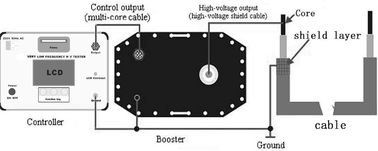

VI.Test Connection Figure

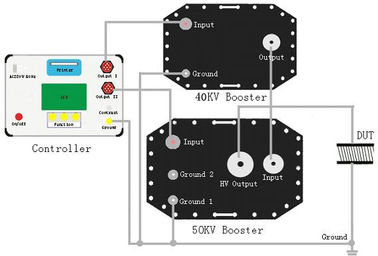

1. Для кабеля из сшитого полиэтилена под испытательным напряжением 90 кВ

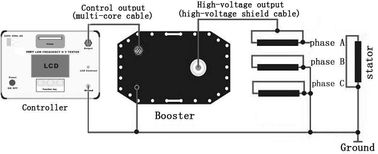

2. Для статора генератора под испытательным напряжением 50 кВ
VII. Другая типичная модель
| модель | Диапазон напряжения | Частота испытаний | Максимальная загрузка |
| VLF-30kV / 0.1Гц | 0 ~ 30 кВ | 0,1 Гц, 0,05 Гц, 0,02 Гц | 5.5μF |
| С-40 кВ / 0.1Гц | 0 ~ 40 кВ | 0,1 Гц, 0,05 Гц, 0,02 Гц | 5.5μF |
| VLF-50 / 0.1Гц | 0 ~ 50 кВ | 0,1 Гц, 0,05 Гц, 0,02 Гц | 5.5μF |
| VLF-80KV / 0.1Гц | 0 ~ 80 кВ | 0,1 Гц, 0,05 Гц, 0,02 Гц | 2.5μF |
| Особые требования могут быть сделаны на заказ | |||
VIII.Тест стандарта напряжения этим тестовым набором
1 Для кабелей класса MV и ниже XLPE:
Формула испытательного пикового напряжения: Ｕmax ＝ 3Ｕ 0 ,
Ｕ 0 rated Однофазное номинальное напряжение кабеля
Время теста: 60 минут
2 Для статора генератора
Ｕ тест ＝ 1.414 * βKＵ 0 ,
U тест ---- 0,1 Гц пиковое испытательное напряжение (кВ);
β ------- коэффициент эквивалентного напряжения 0,1 Гц и 50 Гц, обычно принимающий 1,2;
K ------ Обычно принимают от 1,3 до 1,5, обычно принимают 1,5;
Uo ----- Номинальное напряжение обмоток статора генератора (кВ) ;:
