Облегченное оборудование для испытаний 0 VLF VLF высоковольтное испытывая оборудование 0 ~ 50KV
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Предмет испытания: | Кабель Тесинг и испытание генератора | Испытайте деталь: | Тест напряжения тока Витхстанд АК |
|---|---|---|---|
| Фрек теста.: | 0.1Хз, 0.05Хз, 0.02Хз | компонент: | Регулятор, ракета -носитель ХВ, нагрузка конденсатора компенсации |
| Испытайте напряжение тока: | 0~ 50КВ | Точность: | ± (3% из в натуральную величину +0,5 КВ) |
| Рабочая время: | 60минц | ||
| Высокий свет: | испытательное оборудование VLF,испытательное оборудование VLF кабеля |
||
Очень низкочастотный испытательный комплект 50KV для кабеля, VLF Cable Tester, HV Test, Изоляция генератора
I. Применение:
Модель VLF-50 кВ / 0,1 Гц предназначена для проведения испытаний на выдерживаемое напряжение на месте с испытательной частотой очень низкой частоты для силовых генераторов или кабеля питания 35 кВ и ниже XLPE. В сравнении с испытательным комплектом Hipot на основной частоте питания, испытательный комплект VLF HV просто нужна небольшая тестовая мощность (около 1/500 в теории). Его размеры и вес также значительно уменьшены. Специально при появлении наблюдения можно обнаружить ненормальные явления изоляции генератора, такие как поверхностная корона, разряд и т. Д.
VLF hipot-тестер сочетает в себе современные передовые технологии цифровой переменной частоты и микрокомпьютерное управление, поэтому он может реализовать полностью автоматическое повышение напряжения, понижение напряжения, измерение и защиту, а также ручное вмешательство в процесс автоматического повышения напряжения. Полная электронная конструкция обеспечивает малый размер и легкий вес. Большой ЖК-экран обеспечивает четкое и наглядное отображение и может отображать форму выходной волны. Принтер выводит протоколы испытаний

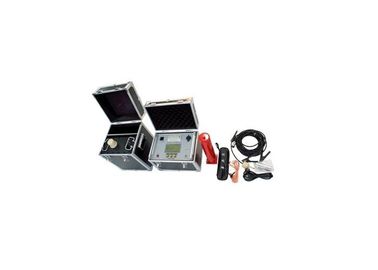

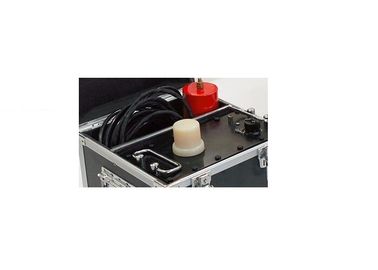

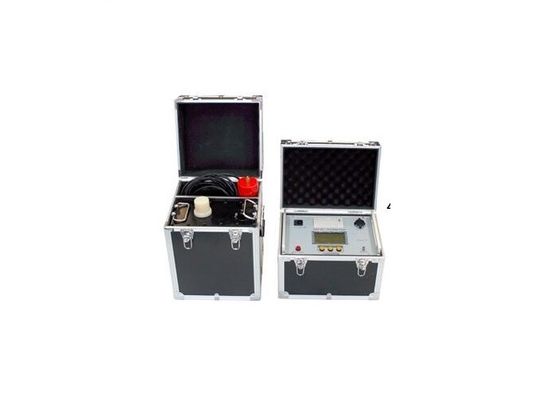

Испытательный комплект состоит из блока управления, одного усилителя высокого напряжения, компенсационного конденсатора и разрядного стержня. Основанный на электронном преобразовании частоты и технологии, управляемой микропроцессором, он имеет отличные характеристики при тестировании кабеля или генератора.

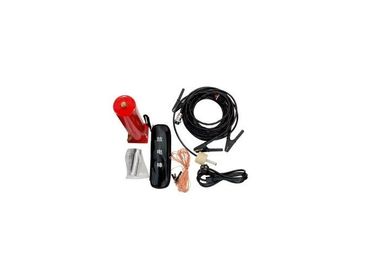

II. Список поставок этой модели:
Sn | Описание | Кол - во. | |
1 | Устройство управления | 1 | единица измерения |
2 | Усилитель 50кВ | 1 | единица измерения |
3 | Разгрузочный стержень | 1 | единица измерения |
4 | Нагрузочный конденсатор, 0,04 мкФ | 1 | единица измерения |
5 | HV Test / Соединительные кабели | 1 | задавать |
6 | Заземляющий кабель | 1 | единица измерения |
7 | Предохранитель на 20А | 5 | единица измерения |
8 | Бумага для печати | 2 | единица измерения |
9 | Руководство | 1 | единица измерения |
10 | Отчет о заводских испытаниях | 1 | единица измерения |
III. Техническая характеристика
- Данные о токе, напряжении, форме волны могут быть напрямую взяты со стороны высокого напряжения, поэтому данные являются реальными и точными.
- Защита от перенапряжения: Если выходной сигнал превышает установленный предел напряжения, прибор отключится для собственной защиты, время срабатывания составляет менее 20 мс.
- Защита от перегрузки по току: это двойная защита высокого-низкого напряжения в конструкции, точная защита при отключении может быть выполнена в соответствии с заданным значением на стороне высокого напряжения; Если ток на стороне низкого напряжения превышает номинальный ток, прибор получает защиту от отключения, время срабатывания составляет менее 20 мс.
- В конструкции повышающего напряжения предусмотрен защитный резистор с высоким выходным напряжением, что исключает необходимость подключения дополнительного защитного резистора снаружи.
Внутривенно Универсальные технические данные
- Выходная частота: 0,1 Гц, 0,05 Гц, 0,02 Гц
- Точность измерения: 3%
- Погрешности положительного и отрицательного пикового напряжения: ≤ 3%
- Искажение формы волны напряжения: ≤ 5%
- Условия использования: внутри и снаружи; температура: -10 ℃ + 40 ℃
- Влажность: ≤ 85% относительной влажности
- Мощность: AC 50 Гц, 220 В ± 5%
V. Опциональная модель и диапазон испытаний:
| модель | Пиковое напряжение | Диапазон измерения | Вес | Диапазон тестового объекта |
| С-30 | 30kV | 0.1Гц, ≤1.1μF | Контроллер: 4 кг Бустер: 25 кг Размер: L * W * H 323 * 174 * 323 | 10 кВ и ниже напряжение кабель, генератор |
| 0.05Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| С-50 | 50кВ | 0.1Гц, ≤1.1μF | Контроллер: 6 кг Бустер: 45 кг Размер: L * W * H 357 * 210 * 365 | 15,75 кВ и ниже напряжения кабель, генератор |
| 0.05Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| С-60 | 60kV | 0.1Гц, ≤1.1μF | Контроллер: 6 кг Бустер: 50 кг Размер: L * W * H 357 * 220 * 370 | 18 кВ и ниже напряжения кабель, генератор |
| 0.05Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| VLF- 80 | 80KV | 0.1Гц, ≤1.1μF | Контроллер: 8 кг Бустер: 90 кг Размер: L * W * H 357 * 240 * 390 | 35 кВ и ниже напряжение кабель, генератор |
ПРИМЕЧАНИЕ: стандарт испытательного напряжения
1. Для тестирования кабеля
Формула испытательного пикового напряжения: Ｕmax ＝ 3Ｕ 0 ,
Ｕ 0 rated Однофазное номинальное напряжение кабеля
Время теста: 60 минут
2. Для статора генератора
Ｕ тест ＝ 1.414 * βKＵ 0 ,
U тест ---- 0,1 Гц пиковое испытательное напряжение (кВ);
β ------- коэффициент эквивалентного напряжения 0,1 Гц и 50 Гц, обычно принимающий 1,2;
K ------ Обычно принимают от 1,3 до 1,5, обычно принимают 1,5;
Uo ----- Номинальное напряжение обмоток статора генератора (кВ) ;:
