Подземный Локатор Дистанционного Отказа, Распределительный Кабель Неисправность Детектор 8G Хранения

Подземная трасса кабеля и указатель расстояния до места повреждения кабеля, датчик неисправности распределительного кабеля

I. Применение:

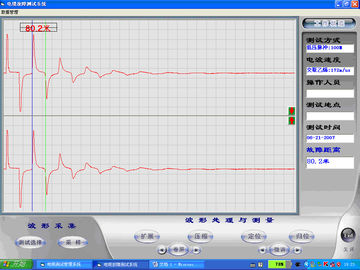

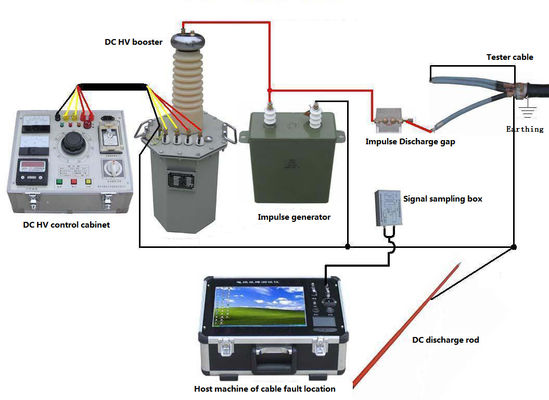

FKDL2000 локатор определения расстояния до неисправности кабеля является своего рода интегрированным испытательным устройством, которое состоит из тестового хоста, обнаруживающего неисправность, генератора сигнала трассировки кабельной трассы, приемника сигнала трассировки кабельной трассы и локатора неисправности кабеля и т. Д. Хост-машина, включая встроенный компьютер, генератор импульсов низкого напряжения и процессор данных используются для проверки расстояния до повреждения и измерения длины кабеля и скорости распространения волны в кабеле. Синусоидальный сигнал с частотой 30 кГц и амплитудным пиком 30 В, генерируемый генератором сигналов тракта, используется для определения пути прохождения кабеля. Приемник пути прохождения сигнала используется для приема пути прохождения сигнала и используется для нахождения громкости кабеля и оценки глубины заделки кабеля. , Локатор неисправностей используется для точного позиционирования неисправностей. Способ обнаружения имеет три вида импульсного метода НН, импульсный метод ВН-импульсной развертки и многоимпульсный метод. Дополнительной частью является усилитель постоянного тока высокого напряжения и шкаф управления, который используется для обеспечения напряжения пробоя, чтобы увеличить поврежденную изоляцию и легко ремонтировать.

Интегрированное испытательное устройство способно проверить неисправность кабеля при различных уровнях напряжения ниже 35 кВ. Он может проверять неисправность кабеля различных сечений кабеля, различных диэлектриков и различных материалов кабеля. Может проверять неисправность разомкнутого кабеля, короткого замыкания, неисправности кабеля с низким сопротивлением, неисправности кабеля с утечкой с высоким сопротивлением и неисправности кабеля с перепускным сопротивлением.

II. Технический индекс:

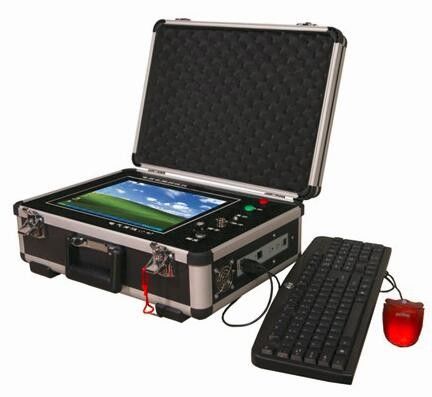

1, система измерения неисправностей

• Проверьте различные типы неисправностей силовых кабелей и обрывов или коротких замыканий коаксиального кабеля связи и телефонного кабеля.
• Испытанный класс кабеля: 35 кВ и ниже
• Измерьте скорость распространения радиоволн в кабелях, длина которых известна.
• Расстояние измерения: более 16 км
• Системная ошибка: менее 1 м
• Частота дискретизации: 25 МГц
• Минимум разрешение: 0.2м
• Мертвая зона: менее 16 м
• Мощность: 12 В постоянного тока
• Вес: 5 кг

2, часть генератора сигнала трассировки кабеля

• Частота выходного сигнала: 30 кГц
• Колебательный метод: измельчение
• Выходная мощность: 30 Вт
• Мощность: 220 ± 10%
• Вес: 4 кг

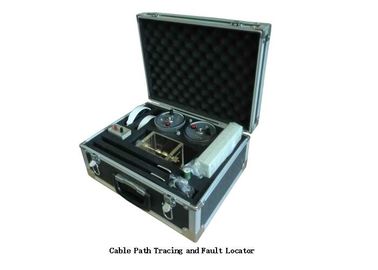

3, часть локатора неисправности кабеля

• Чувствительность измерения: источник сигнала с внутренним сопротивлением 50 Ом выводит сигнал 300 Гц, локатор вводит сигнал менее 10 мкВ, когда на выходе 2 В, а отношение сигнал / шум лучше, чем 20: 1.
• Входное сопротивление: более 1,2 кОм
• Наушник 2 × 2000Ω
• Рабочее напряжение: DC 9V ± 10 ％
• Температура окружающей среды: -20 ～ ～ 70 ℃

4. Другие технические данные

III. Конфигурация:

• FKDL Система проверки неисправности кабеля (1 комплект)
• FKDL Генератор сигналов пути (1 комплект)
• Приемник путевого сигнала (1 шт.)
• FKDL Fault Locator (1 шт.)
• Шкаф для отбора проб тока (1 шт.)
• Разрядная сферическая щель (1 комплект)
• Наушники (2 шт.)
• Импульсный конденсатор постоянного тока (1 комплект)
