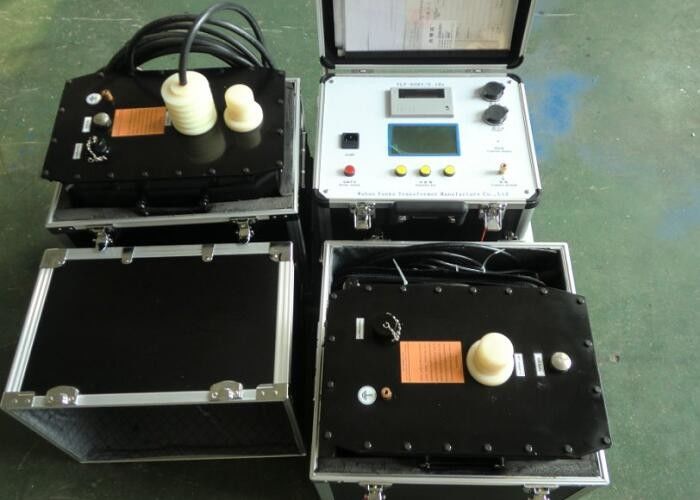

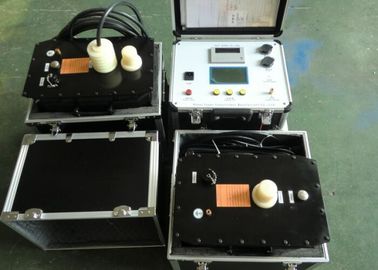

Выход волны синуса оборудования для испытаний Vlf испытательного оборудования генератора очень низкой частоты

Очень низкочастотный испытательный комплект для генератора, диагностирующий дефекты изоляции конца статора

I. Описание продукта и почему выберите тестовое устройство:

Фактически, испытание на выдерживаемое напряжение с очень низкой частотой является заменой испытания на выдерживаемое напряжение с частотой питания. Как все мы знаем, для испытания напряжения в больших генераторах необходим большой испытательный трансформатор или резонансный трансформатор из-за большой емкости в их изоляционном слое. Это огромное оборудование не только тяжелое и дорогое, но и неудобное. Чтобы решить эту проблему, сектор питания снижает тестовую частоту, чтобы уменьшить мощность тестовой мощности. Многолетняя теория и практика в стране и за рубежом показывают, что по сравнению с частотой питания очень низкая частота с частотой 0,1 Гц имеет больше преимуществ, таких как малый размер, малый вес, 1/500 емкости по сравнению с частотой мощности в теории и простота работая с той же эквивалентностью. Вот почему развитые страны принимают этот подход в целом. Национальный комитет по развитию и реформам разработал соответствующие отраслевые стандарты. Китай продвигает этот подход, и этот инструмент разрабатывается исходя из потребностей. Он может широко использоваться при испытаниях на сопротивление переменному напряжению для кабелей и крупномасштабных вращающихся двигателей высокого давления. Очень низкочастотное испытательное устройство может эффективно обнаружить дефект изоляции на конце статора, чем традиционный метод испытания на частоте питания.

II. Технические особенности

Он выполняет повышение, понижение, измерение и защиту автоматически с помощью компьютерного управления и сочетает в себе современное цифровое преобразование передовых технологий. Он обладает не только небольшим, легким, жидкокристаллическим дисплеем с большим экраном с четким и интуитивно понятным интерфейсом, но также отображает форму выходного сигнала и печатает отчеты об испытаниях. Он разработан в полном соответствии с отраслевым стандартом, прост в использовании. Как у себя дома, так и за рубежом, у современного оборудования есть много недостатков, таких как неправильная форма синусоидальной волны, большая погрешность измерения, искровой разряд, высокое энергопотребление и т. Д. Этот прибор может преодолеть эти недостатки. Кроме того, он имеет следующие особенности:

• Данные являются точными, потому что данные о токе, напряжении, форме сигнала отбираются непосредственно со стороны высокого напряжения.
• Имеет функцию защиты от перенапряжения. Если выходное напряжение превышает установленное предельное значение, прибор выключится со временем действия менее 20 мс.
• Имеет функцию защиты от перегрузки по току. Он отключится, если ток превысит установленное значение на стороне высокого напряжения со временем действия менее 20 мс. И он отключится, если ток превысит номинальный ток на стороне низкого напряжения со временем действия менее 20 мс.
• Встроенный защитный резистор и поэтому не нужно другого внешнего резистора.
• Он принимает цепь управления отрицательной обратной связью с обратной связью высокого и низкого напряжения, и поэтому напряжение не будет расти из-за внутренней емкости.

Внутривенно Емкость заземления однофазная для разных генераторов

Примечание: Utest ＝ √2 × 1,2 × 1,5 × Un Un = номинальное напряжение генератора

HV испытательный ток для проверяемого статора = 2πfCUtest

V. Универсальные технические параметры

• Номинальное выходное напряжение: см. Подробности в таблице 1
• Выходная частота: 0,1 Гц, 0,05 Гц, 0,02 Гц
• Точность измерения: 3%
• Положительные и отрицательные ошибки пикового напряжения: ≤ 3 ％
• Искажение формы волны напряжения: ≤ 5 ％
• Условия использования: внутри и снаружи; температура: -10 ℃ ∽ + 40 ℃; Влажность: ≤ 85 ％ RH
• Мощность: AC 50 Гц, 220 В ± 5%

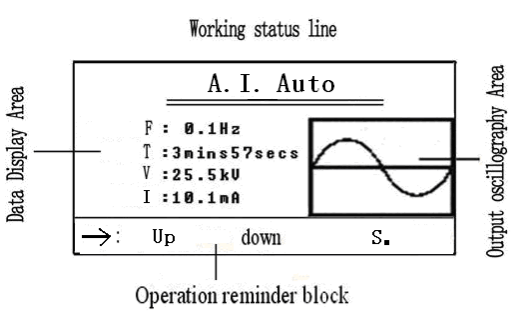

VI. Схема и описание дисплея

                              PS F = частота, T = синхронизация, V = напряжение, I = ток

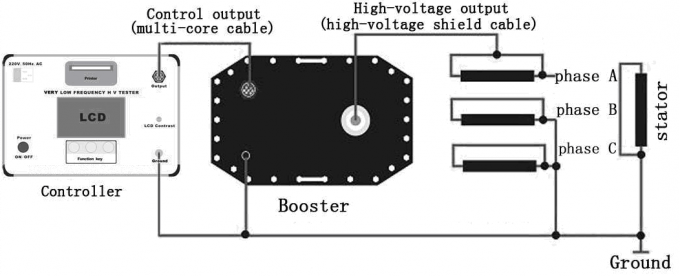

VII. Тестовое соединение Рисунок

VIII. Список поставок

• Один управляющий хост
• Один усилитель ВН (модель 60 кВ и ниже)
• Усилитель с двумя ВН (модель 80 кВ и выше)
• Один специальный высоковольтный соединительный кабель
• Один специальный низковольтный соединительный кабель
• Один кабель питания
• Десять предохранителей
• Один разрядный стержень
