12KV Трансформатор сопротивления и Tan Delta Test Set Автоматический выход 0-12KV HV

Тестер ёмкости трансформатора 12KV и дельта-тест Tan, автоматический тестер Delta Tan, генератор Tan-дельта-тестер

I. Описание продуктов

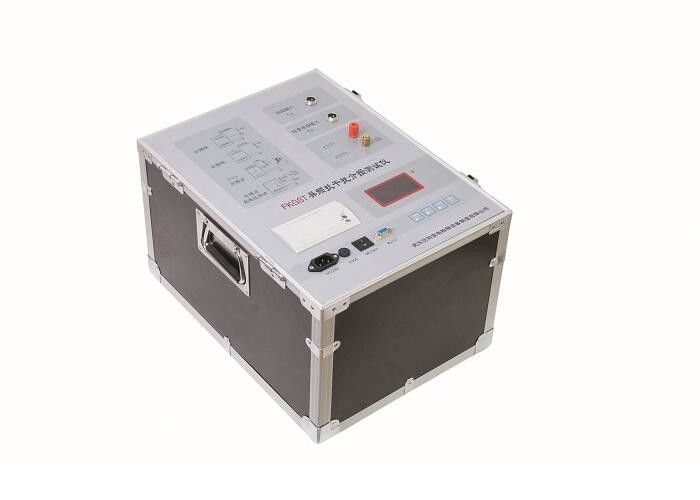

Тестер TK Delta (коэффициент рассеяния) FKGST 12 кВ состоит из источника переменного тока, моста дельта-танга, измерительного трансформатора и стандартного конденсатора внутри тестера. Мощность переменной частоты может давать пять видов частот: 45 Гц, 50 Гц, 55 Гц, 60 Гц и 65 Гц, при которых может быть проведен тест. Метод переменной частоты, принятый в этом тестере, может обеспечить высокую точность в условиях сильных помех.

Модель FKGST Автоматическая емкость 12 кВ Test Тест для определения коэффициента рассеивания используется для измерения коэффициента рассеяния (PF) в местах с сильными помехами, таких как электростанции или подстанции. Это может также использоваться в лаборатории для высокой точности теста. Измеритель выполнен в едином корпусе, включая прецизионный цифровой мост, блок питания, опорный конденсатор (CN), повышающий трансформатор и другие электронные схемы. Он также использует технологию сдвига частоты, FFT (алгоритм быстрого преобразования Фурье) и цифровую фильтрацию. При запуске он запускается автоматически, а затем выводит результаты на ЖК-дисплей и автоматически распечатывает результаты.


II. Принцип теста

Рис. 1 Схема подключения к источнику питания
RX1 --- Сопротивление выборки при незаземленном измерении образца
RX2 --- Сопротивление выборки при измерении заземленного образца
CN --- Стандартный конденсатор
РН --- Отбор проб сопротивление опорного сигнала
CVT --- Выходная клемма напряжения при измерении CVT посредством самовозбуждения.

III. Технические параметры
1. Вход: 220 В + 5%, 50 Гц, 1 кВА
2. Выход: напряжение: 0 ~ 12 кВ (0,5 кВ / шаг для повышения напряжения)

ток: 100 мА непрерывно

Максимум. 200 мА, 5 мин вкл / 15 мин выкл (10 кВ)

Макс. 160 мА, 5 мин вкл / 15 мин выкл (12 кВ)

Диапазон 3.Test:
3.1 напряжение: 0 ~ 12 кВ, разрешение: 1 В
3,2 емкость: 10 кВ, 50 пФ ~ 60000 пФ (50 Гц)
12 кВ, 50 пФ ~ 44000 пФ (50 Гц)
0,5 кВ, 50 пФ ~ 1 мкФ (50 Гц)
3.3 Макс. разрешение: 0.01pF
3,4 Дельта Тан: 0 ~ 10% Максимальное разрешение: 0,00001

4.Accuracy:
4,1 напряжение (RMS): + 200 В
4.2 емкость: + (чтение * 1,0% + 1 пФ)
4,3 в незаземленном измерении образца + чтение * 1,5% + 1 пФ
4.4 в измеренном измеренном образце tan delta: + показание * 1,0% + 0,0005

5. Рабочая среда:
5.1 рабочая температура: -5 ℃ ~ 55 ℃
5,2 влажность: <85%
5.3 температура хранения: -20 ℃ ~ 55 ℃
