Тестер сопротивления изоляции оборудования испытанного типа генератора с водяным охлаждением

Тестер сопротивления изоляции, Тип генератора с водяным охлаждением Тестер изоляции, Ток короткого замыкания 40мА

I. Введение продукта:

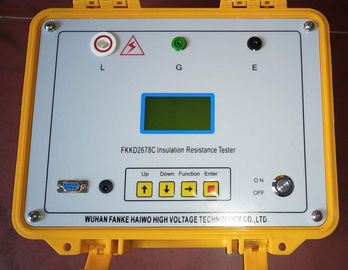

Модель FKKD2678C Тестер сопротивления изоляции специально используется для сопротивления изоляции генератора с водяным охлаждением, но также может использоваться для лабораторных или полевых испытаний изоляции изоляции другого электрического оборудования. Выходной ток больше 25 мА. Максимальное выходное напряжение 5000 В. Включает в себя высокоточную систему измерения микротоков, цифровую систему наддува. Просто используйте линии высокого напряжения и сигнальную линию, соединяющую тестируемый продукт, можно измерить. Автоматическое измерение, результаты с большого экрана жидкокристаллического дисплея, и сохранить результаты.

II. Основные характеристики:

1. 32-разрядный микроконтроллер, английский пользовательский интерфейс, прост в эксплуатации.

2. Автоматически рассчитывает коэффициент поглощения и индекс поляризации и автоматически сохраняет 15 секунд, 1 минуту, 2 минуты, 10 минут для облегчения анализа данных в минуту.

3. Выходной ток (2500 В, выход более 25 мА), токи короткого замыкания более 40 мА.

4. Полностью закрытая технология модуля генератора высокого напряжения, защита внутреннего сопротивления, безопасная и надежная. Противоинтерференционная способность, для удовлетворения подстанции EHV на месте эксплуатации.

5. Автоматическое испытание разряда завершено, и в режиме реального времени мониторинг процесса разряда.

III. Основные технические данные

• Точность: ± 10%
• Диапазон: 0,1 м ~ 250 Гом
• Испытательное напряжение: 2500 В, 5000 В
• Ток короткого замыкания: 25 мА
• Время измерения: от 1 минуты до 10 минут (применительно к измерению)
• Электропитание: 180 ~ 270 В переменного тока, 50 Гц / 60 Гц ± 1% (питание от сети или генератора)
• Рабочая среда: температура -10 ~ 40 ℃, относительная влажность от 20 до 80%.

Внутривенно Индикация подключения

1. Клемма линии - клемма L или клемма тестирования выходного напряжения высокого напряжения

L - «Линия» для высоковольтного выхода, известного как сторона линии, измеряемая кабелем высокого напряжения, ведущим к концевой линии или тестируемому объекту, например, подключенному к обмоткам двигателя.

2. Отдел водного терминала - G терминал

G ---- связано с поступлением воды на мойку генератора.

3. Терминальная база - E терминал

Клемма заземления, подключена к корпусу генератора с заземлением.
