Емкость трансформатора и Tan Delta Испытательное оборудование Диэлектрические потери и емкость

Емкость трансформатора и дельта-тестер Tan, автоматический тестер Delta Tan, диэлектрические потери и емкость

I. Описание продуктов

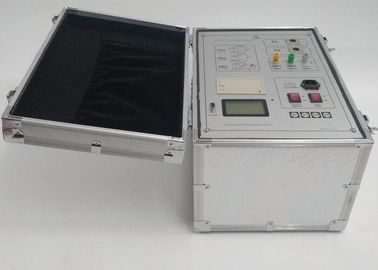

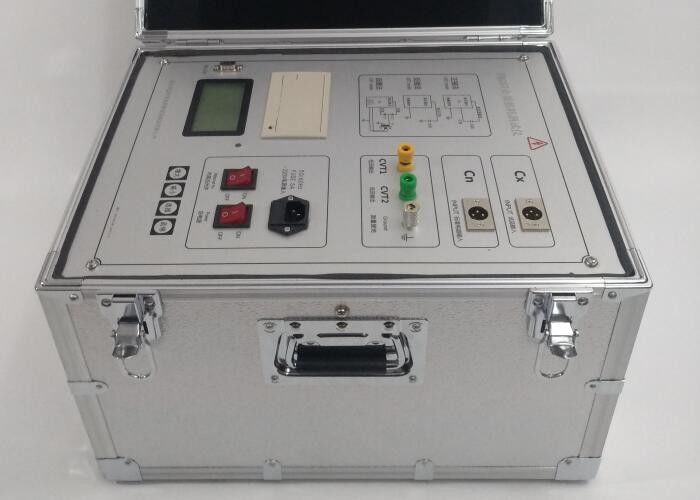

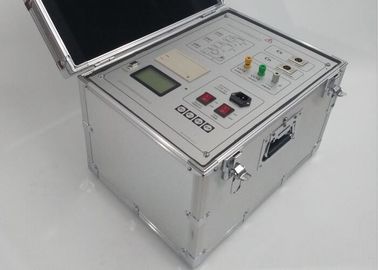

Модель FKGST Автоматическая емкость 10 кВ Test Тест для определения коэффициента рассеивания используется для измерения коэффициента рассеяния (PF) в местах с сильными помехами, таких как электростанции или подстанции. Это может также использоваться в лаборатории для высокой точности теста. Измеритель выполнен в едином корпусе, включая прецизионный цифровой мост, блок питания, опорный конденсатор (CN), повышающий трансформатор и другие электронные схемы. Он также использует технологию сдвига частоты, FFT (алгоритм быстрого преобразования Фурье) и цифровую фильтрацию. При запуске он запускается автоматически, а затем выводит результаты на ЖК-дисплей и автоматически распечатывает результаты.

Тестер FKGST Tan Delta (коэффициент рассеяния) состоит из источника переменного тока, моста Tan delta, тестирующего трансформатора и стандартного конденсатора внутри тестера. Мощность переменной частоты может давать пять видов частот: 45 Гц, 50 Гц, 55 Гц, 60 Гц и 65 Гц, при которых может быть проведен тест. Метод переменной частоты, принятый в этом тестере, может обеспечить высокую точность в условиях сильных помех.

II. Принцип теста

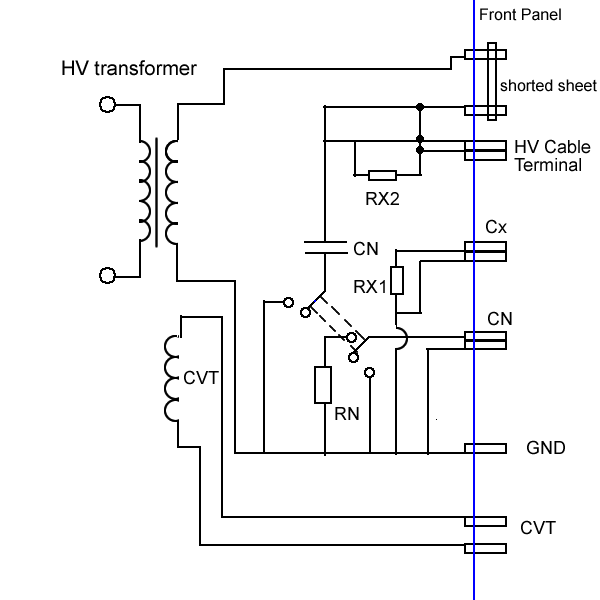

Рис. 1 Схема подключения к источнику питания

RX1 --- Сопротивление выборки при незаземленном измерении образца

RX2 --- Сопротивление выборки при измерении заземленного образца

CN --- Стандартный конденсатор

РН --- Отбор проб сопротивление опорного сигнала

CVT --- Выходная клемма напряжения при измерении CVT посредством самовозбуждения.

III. Технические параметры

1. Диапазон емкостного сопротивления : внутреннее ВН: 3 пФ - 60000 пФ / 10 кВ; 60 пФ - 1 мкФ / 0,5 кВ

2. Точность теста: Cx: ± (чтение × 1% + 1 пФ)

   tgδ: ± (чтение × 1% + 0,00040)

3. Внешнее ВН: 3 пФ - 1,5 мкФ / 10 кВ; 60pF - 30μF / 0
4. Разрешение: максимум 0,001 пФ, 4 действительные цифры.
5. Диапазон tgδ: неограничен, разрешение 0,001%, автоматическая идентификация для емкости , индуктивности и сопротивления трех испытанных изделий.
6. Диапазон испытательного тока: 10 мкА - 1 А
7. Внутреннее напряжение: установите диапазон напряжения: 0,5 - 10 кВ
8. Максимальный выходной ток: 200 мА
9. Метод Buck-bust: непрерывное бесступенчатое регулирование
10. Частота тестирования: 45 , 50 , 55 одночастотный 45/55 Гц автоматический двойной переменной частоты
11. Внешнее ВН: в случае UST максимальный испытательный ток составляет 1 А, а частота питания или переменная частота составляет 40-70 Гц.
12. В случае GST максимальный испытательный ток составляет 10 кВ / 1А, а частота питания или переменная частота составляет 40-70 Гц.
13. Низковольтный вариатор CVT: выходное напряжение 3 - 50 В, выходной ток 3 - 30 А
14. Продолжительность измерения: около 40 с, в зависимости от метода измерения
15. Входное питание: 180 В - 270 В переменного тока, 50 Гц / 60 Гц ± 1%, питание от переменного тока или генератора
16. Компьютерный интерфейс: стандартный интерфейс RS232
17. Принтер: мини-термопринтер WH-A7
18. Температура окружающей среды: -10 ℃ - 50 ℃
19. Относительная влажность: <90%
20. Габаритные размеры : 460 × 360 × 350 мм
21. Вес : 28 кг

III. Конфигурация:
