Тестер напряжения тока Hv высокой точности, высоковольтный прибор для испытания подстанции силы

Портативный комплект испытательного напряжения переменного резонансного напряжения, для испытания кабеля и подстанции 35 кВ

I. Использование продукта:

Этот тестовый набор модели CHX-108KVA / 27 кВ, 108 кВ предназначен для кабеля XLPE класса 10 кВ / 35 кВ, силового трансформатора, CB, CT / PT, шины на силовой подстанции 35 кВ для проведения испытаний на выдерживаемое напряжение переменного тока на месте с использованием технологии резонансной схемы с переменной частотой ; максимальное испытательное напряжение не более 27 кВ, 54 кВ, 108 кВ; частота испытаний: 30-300 Гц; рабочий цикл не более 60 минут. это может помочь клиентам выполнить профилактический тест или сдать тест на выдерживаемое напряжение переменного тока

Диапазон испытаний комплекта следующий: трансформатор

1. 500 м кабеля 35 кВ / 300 мм2, тестовая частота 30-300 Гц, тестовое напряжение 52 кВ, время теста 60 мин.

2, 2000 м кабеля 10 кВ / 300 мм2, частота испытаний 30-300 Гц, испытательное напряжение 22 кВ, время испытаний 5 мин.

3, главный трансформатор 35 кВ / 31500 кВА, емкость ≤ 0,015 мкФ, частота испытаний 40–300 Гц, напряжение испытания 68 кВ, время испытания 1 мин.

4, CB, CT / PT, шина на силовой подстанции 35 кВ, тестовая частота 40-300 Гц, тестовое напряжение не превышает 95 кВ, время теста 1 мин.

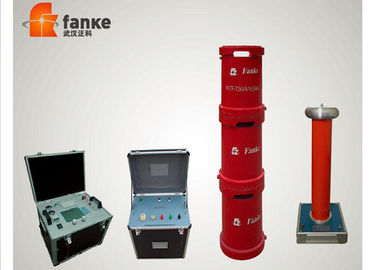

Весь тестовый набор состоит из источника переменного тока, трансформатора возбуждения, 4 частей реакторов и делителя измерения высокого напряжения (емкостного делителя напряжения). Этот тип испытательного комплекта наиболее подходит для подстанции мощностью 35 кВ

II. Общие технические данные

1. Номинальная мощность: 108 кВА;
2. Входная мощность: трехфазное напряжение 380В, частота 50Гц;
3. Номинальное напряжение: 27 кВ, 54 кВ, 81 кВ, 108 кВ
4. Номинальный ток: 1А; 4A;
5. Рабочая частота: 30-300 Гц;
6. Форма выходного сигнала устройства: синусоида
7. Коэффициент искажения формы волны: коэффициент искажения формы выходного напряжения ≤ 1%;
8. Рабочее время: непрерывно 60 минут допускается при номинальной нагрузке; избыточное давление 1,1 раза 1 минута;
9. Повышение температуры: повышение температуры ≤65К после непрерывной работы в течение 60 минут при номинальной нагрузке;
10. Фактор качества: само устройство Q≥30 (f = 45 Гц);
11. Функция защиты: защита от перегрузки по току, перенапряжения и пробоотборника для тестируемого изделия (подробности см. В разделе «Источник переменного тока»);
12. Точность измерения: эффективное значение системы 1,5;

III. Основные компоненты:
