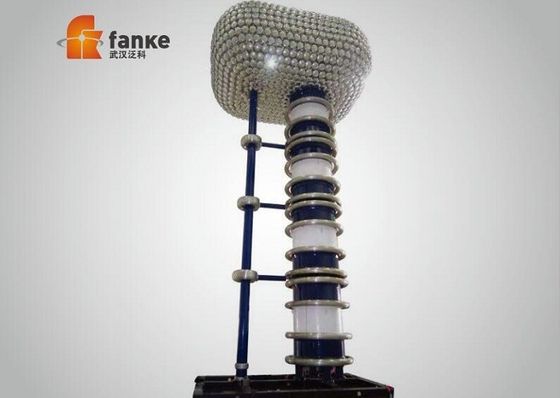

Система испытания AC частоты силы резонансная для испытания EHV CVT и CB Rutine

V. Общие технические данные:

1. Режим резонансного контура: последовательный резонанс с переменной индуктивностью
2. Модель системы: сделано по заказу
3. Входной источник питания: 380 ± 10% (однофазный), 50 Гц / 60 Гц
4. Номинальная выходная мощность: сделано на заказ
5. Номинальное выходное напряжение: не более 800 кВ
6. Номинальный выходной ток: сделано по заказу
7. Сам уровень ПД: не более 10 пк
8. Рег. Диапазон частот: 50/60 Гц
9. Форма выходного резонансного напряжения: чистая синусоида
10. THD выходной формы волны: ≤1%
11. Уровень изоляции: до 1,1 раз и сохранение 1 мин, нормальный
12. Рабочий цикл: 30 минут при номинальном рабочем состоянии;
13. Коэффициент качества самого набора тестов: Q≥30;
14. Повышение температуры: менее 65 К при номинальном токе, работающем 30 минут;
15. Уровень шума: не более 65дБ
16. Конструкция реактора: масляный с железным резервуаром, регулируемая индуктивность

1. Реактивная мощность полностью скомпенсирована, мощность оборудования и мощность составляют менее 1/10 от измеренного оборудования; с меньшим объемом и легче по сравнению с оборудованием в той же емкости.
2. С большой выходной мощностью и небольшой мощностью, низкая стоимость, простота в эксплуатации и сохранность.
3. Типичная схема фильтра тока, искажение выходного напряжения (THD) очень мало
4. Ток короткого замыкания после пробоя или пробоя составляет менее 1/10 (1 / Q) измеренного тока, что может эффективно предотвратить повреждение точки повреждения после пробоя.
5. Автоматический выброс дуги после пробоя, это длительный и стабильный процесс восстановления последовательного резонансного напряжения, безопасный.

VII. функция

1. Функция дистанционного управления и индикации зазора между железным сердечником и реактором. В реакторе установлен датчик зазора, который непосредственно считывает зазор между железным сердечником и консолью для управления работой. Переключатель ограничения зазора и индикатор также установлены.
2. Функция автоматического понижения при превышении выдерживаемого времени: выдерживающее время принимает цифровой таймер. Когда время выдержки истекло, система автоматически отключится.
3. Закрытие нулевого положения, функция увеличения нуля : с функцией ограничения нуля. Если регулятор напряжения не находится в нулевом положении, то кнопка выхода ВН не может быть закрыта, гарантируя подъем системы с нуля.
4. Защита от перегрузки по току : Система имеет реле перегрузки по току, которое имеет высокий уровень защиты от помех, быстрое действие, объект проверки защиты от перегрузки по току.
5. Перенапряжение и функции защиты от пробоя тестируемого объекта : Эта система имеет электронную плату защиты от перенапряжения и защиты от пробоя, защищает тестируемый объект от перенапряжения и перегрузки. Это быстро, стабильно и надежно, преодолевая нестабильность, большую дискретность и неудобную настройку защитного напряжения сферного промежутка. Настройка защиты от перенапряжения - ручная настройка, цифровой дисплей, который является прямым, удобным и точным. Защита от вспышки дискретизирует случайную дисперсию задержки падения сигнала разряда, сравнивает ее с основным сигналом и определяет. Он имеет высокую точность, что позволяет избежать возможного движения ошибки из-за случайного отклонения задержки нарастания.
6. Функция контроля в режиме реального времени для данных испытаний: она способна контролировать напряжение на стороне ВН, ток и напряжение на стороне НН, ток, что позволяет более непосредственно просматривать состояние теста.
7. Цифровая индикация резонанса цепи и функции блокировки, когда она не резонансная и ступенчатая:
8. Он может напрямую отображать состояние резонанса системы по коэффициенту мощности. Если система не находится в резонансной точке, она должна нажать кнопку закрытия, чтобы подняться. Когда система настроена на резонанс, отпустите кнопку закрытия, нажмите кнопку «шаг вверх / вниз», чтобы перейти вверх или вниз.
9. Аварийный останов : включите аварийный тормоз. Если во время тестирования возникнут ненормальные условия, нажмите на этот переключатель, и основное питание будет немедленно отключено, чтобы обеспечить безопасность персонала, проводящего испытания, и оборудования.

VIII.Accessories

• Ящик для принадлежностей для хранения аксессуаров
• Соединительные кабели пульта управления и регулятора напряжения
• Соединительные кабели регулятора напряжения и возбуждающего трансформатора
• Выходные кабели возбуждающего трансформатора
• Кабели заземления системы
• Параллельные кабели реактора
• Выходные кабели ВН (реактор для разделения, делитель для проверки объекта)
• Измерительные кабели ВН (сигнальные кабели делителя напряжения)
• Предлагается итоговый протокол испытаний, сертификат качества, руководство пользователя и упаковочный лист.

IX. Опционная модель
