Система контроля переменного переменного напряжения, высоковольтный испытательный комплект для подстанции UHV или ГИС

Система контроля переменного переменного напряжения, высоковольтный испытательный комплект для подстанции UHV или ГИС

Variable Frequency AC Resonant Test System , High Voltage Test Set For UHV Substation Or GIS
Variable Frequency AC Resonant Test System , High Voltage Test Set For UHV Substation Or GIS

Большие изображения :  Система контроля переменного переменного напряжения, высоковольтный испытательный комплект для подстанции UHV или ГИС Лучшая цена

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Fanke
Сертификация: ISO9001
Номер модели: КХС-4800КВА/200КВ, 400КВ, 600КВ, 800КВ
Оплата и доставка Условия:
Количество мин заказа: Один комплект
Цена: Negotiable
Упаковывая детали: Случай экспорта стандартный деревянный с окуриванием освобождает
Время доставки: 45~60 рабочих дней
Условия оплаты: L / C, T / T
Поставка способности: 5 наборов/2монтхс
Подробное описание продукта
Испытайте принцип: Цепь переменной частоты резонирующая Использование: Приобъектный тест напряжения тока Витхстанд АК
Конструктивная особенность:: Реактор теста напряжения тока Хигхэд модульный, более высокий выход значения к, множественный испыта Компонент:: Источник питания В/Ф, трансформатор возбуждения, более светлый модульный реактор теста, и рассекател
Частота теста:: 30-300ХЗ круг обязаностей: 15минц или 60 мят
Испытайте точность: Никакой меньше чем 1,5% Форма волны выхода: Хорошая волна синуса
Экстренныйый выпуск для: Приобъектный тест для ГИС УХВ, ГИЛ, КТ, ПТ Стандарт испытания:: ИЭК60060-1: 2010; 62271-203:2011 ИЭК для ГИС
Высокий свет:

высоковольтная резонансная испытательная система

,

резонансный испытательный комплект

Испытательный комплект переменного выдерживаемого напряжения с резонансной частотой, испытательный комплект высокого напряжения для подстанции UHV или ГИС

I. Применение:


Эта серия тестовых систем в основном предназначена для испытаний на переменное напряжение основного оборудования с большим конденсатором и высоким напряжением, а также может выдержать испытание на стойкость к переменному напряжению для различных типов емкостных устройств. В испытательных реакторах высокого напряжения используются комбинированные последовательно-параллельные схемы, которые удовлетворяют не только требованиям выдерживаемого напряжения для высоковольтных трансформаторов, ГИС, элегазовых выключателей, взаимной индукции и вводов, но также и для кабелей на больших расстояниях из сшитого полиэтилена с совместимостью обширных испытаний для получения требуемого напряжения. выдержать испытание устройства для капитального ремонта систем электроснабжения и электроэнергетики.

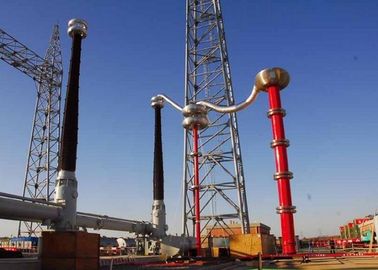

Приведенное выше изображение предназначено для испытательной системы с переменной последовательностью резонансов 5000 кВА / 1000 кВ на испытательном поле на подстанции Шаньси Цзиньдуннань, где проводятся испытания высоковольтных линий электропередач.
ГИС линейки UHV класса 1000KV в домашних условиях.

Применимые объекты
- междугородние кабели из сшитого полиэтилена класса 110 кВ, 220 кВ, 500 кВ
- HV GIS или GIL, высоковольтный соединительный конденсатор, конденсаторный трансформатор напряжения класса не более 1000 кВ
- Сборка конденсатора (тестовые частоты в пределах 45—65 Гц)

II. Основные компоненты: (тестовая система 4000 кВА / 1000 кВ, например)

SN Наименование компонентов Тип и спецификация Кол-во. Каждый вес Каждое измерение
1 Переменная частота мощности FKVF-200кВт / 380В 1 кусок 180kgs 750 * 700 * 1000mm
2 Трансформатор возбуждения CQSB (J), -200kVA 1 кусок 1800kgs 650 * 650 * 800мм
3 HV резонансный испытательный реактор СНХ (кф) -800kVA / 200kV 5 кусков 2800kgs D1200 * H1250mm
4 Емкостный делитель TRF-1000kV / 1000 пФ 1 комплект 550kgs D350 * H7600mm
5 Специальные испытательные принадлежности 1 комплект

Примечание: 1. Конденсатор нагрузки может быть опциональным, когда тестируется небольшая линия нагрузки или требуется аналоговая нагрузка для контроля частоты тестирования.

2.Тестовый реактор может быть изготовлен на напряжение 150 кВ, 200 кВ, 250 кВ, 300 кВ, 350 кВ, 400 кВ для каждого номинального напряжения в соответствии с различной областью объекта испытаний или по требованию заказчика. Макс. Номинальный ток каждого ВН реактора может быть 1 ~ 15 А, необязательно в этом серийном комплекте,

3. Высоковольтная демпфирующая индуктивность может быть опциональной для подавления высокочастотных гармоник и сопротивления перенапряжению, вызванному пробойным сигналом проверяемого объекта, особенно в испытательном комплекте EHV или UHV.

III. Тестовый принцип:
Портативное испытательное устройство с переменным частотным сопротивлением

VF: источник переменного тока T: трансформатор возбуждения
L: Испытательный реактор Cx: Испытанное оборудование MOA1: грозовой разрядник
C1, C2: делитель напряжения (C1 - плечо высокого напряжения, C2 - плечо низкого напряжения)


Внутривенно Общие технические данные:

  1. Режим тестирования системы: серия резонансных с переменной частотой
  2. Модель системы: CHX-4000 кВА / 200 кВ, 400 кВ, 600 кВ, 800 кВ, 1000 кВ
  3. Входной источник питания: 380 ± 10% (трехфазный), 50 Гц / 60 Гц
  4. Количество HV испытательный реактор: 4 шт.
  5. Номинальная выходная мощность: 4000 кВА
  6. Номинальное выходное напряжение: 200 кВ, 400 кВ, 600 кВ, 800 кВ, 1000 кВ
  7. Максимальное испытательное напряжение: не более 200 кВ, 400 кВ, 600 кВ, 800 кВ, 1000 кВ
  8. Номинальный выходной ток: 4 А / единичный или последовательно, 16 А или 20 А в параллельном режиме
  9. Рег. Диапазон частот: 20 Гц-300 Гц
  10. Форма выходного резонансного напряжения: синусоида
  11. THD выходной формы волны: ≤1%
  12. Уровень изоляции: до 1,1 раз и сохранение 1 мин, нормальный
  13. Рабочий цикл: опционально 60 минут при номинальном рабочем состоянии;
  14. Коэффициент качества самого набора тестов: Q≥60
  15. Повышение температуры: менее 65K при номинальном токе, работающем в рабочем цикле;
  16. Уровень шума: не более 70В
  17. Конструкция реактора: масло погружного типа, эпоксидная трубка цилиндрического типа ;


V. Техническая характеристика и преимущество

  • Модульная конструкция, способная к последовательному соединению реакторов, широкий спектр применения.
  • Диапазон рабочих частот: 20-300 Гц
  • Высокое значение коэффициента качества: Q ≥ 100 (при f = 20 Гц) большая теплоемкость, низкое повышение температуры, длительный
  • непрерывный период исполнения
  • Удобен для полевых испытаний по размеру и весу меньше, чем обычные испытательные трансформаторы.
  • Форма выходного напряжения - синусоида, коэффициент отклонения формы сигнала ≤ 1 %
  • Это устройство может быть оборудовано специальным испытательным транспортным средством и контейнером вместе
  • PD бесплатно дизайн по желанию.

VI. Основная панель программного обеспечения для измерения и контроля выглядит следующим образом:


Портативное испытательное устройство с переменным частотным сопротивлением


VII.Accessories

  • Ящик для принадлежностей для хранения аксессуаров
  • Входные кабели источника питания
  • Выходные кабели источника питания
  • Выходные кабели возбуждающего трансформатора
  • Кабели заземления системы
  • Параллельные кабели реактора
  • Измерительные кабели ВН (сигнальные кабели делителя напряжения)
  • Выходные кабели ВН (реактор для разделения, делитель для проверки объекта)
  • Опорная база для делителя
  • Коронное кольцо для испытательного реактора и делителя
  • Предлагается итоговый протокол испытаний, сертификат качества, руководство пользователя и упаковочный лист.


VIII. Другая типичная модель

1 Для тестирования Гипот переменного тока на месте ГИС класса 123 кВ ~ 300 кВ

модель Номинальное напряжение Номинальный выходной ток Номинальная выходная мощность

заявка

(Начиная с 45 Гц)

СНХ-400KVA / 200KV, 400 кВ 200KV * 2 2A @ 200KV 400KVA Для 123 кВ и ниже класса ГИС
1A @ 400 кВ Для 300 кВ и ниже класса ГИС
СНХ-800кВА / 200KV, 400 кВ 200KV * 2 4A @ 200KV 800кВА Для 123 кВ и ниже класса ГИС
2A @ 400 кВ Для 300 кВ и ниже класса ГИС
СНХ-1000кВА / 200KV, 400 кВ 200KV * 2 5A @ 200KV 1000кВА Для 123 кВ и ниже класса ГИС
2.5A@400KV Для 300 кВ и ниже класса ГИС
СНХ-2000KVA / 200KV, 400 кВ 200KV * 2 10A @ 200KV 2000KVA Для 123 кВ и ниже класса ГИС
5A @ 400 кВ Для 300 кВ и ниже класса ГИС
Особые требования могут быть сделаны на заказ

2 Для тестирования Гипот переменного тока на площадке ГИС класса 145 кВ ~ 362 кВ

модель Номинальное напряжение Номинальный выходной ток Номинальная выходная мощность

заявка

(Начиная с 45 Гц)

СНХ-500KVA / 250 кВ, 500кВ * 2 250 кВ 2A @ 250 кВ 500KVA Для 145 кВ и ниже класса ГИС
1A @ 500 Для 362 кВ и ниже класса ГИС
СНХ-1000кВА / 250 кВ, 500кВ * 2 250 кВ 4A @ 250 кВ 1000кВА Для 145 кВ и ниже класса ГИС
2A @ 500 Для 362 кВ и ниже класса ГИС
СНХ-2000KVA / 250 кВ, 500кВ * 2 250 кВ 8A @ 250 кВ 2000KVA Для 145 кВ и ниже класса ГИС
4A @ 500 Для 362 кВ и ниже класса ГИС
СНХ-3000 кВА / 250 кВ, 500 * 2 250 кВ 12A @ 250 кВ 3000 кВА Для 145 кВ и ниже класса ГИС
6A @ 500 Для 362 кВ и ниже класса ГИС
Особые требования могут быть сделаны на заказ


3 Для тестирования Гипот переменного тока на месте ГИС класса 170 кВ ~ 550 кВ

модель Номинальное напряжение Номинальный выходной ток Номинальная выходная мощность

заявка

(Начиная с 45 Гц)

СНХ-1200KVA / 300KV, 600KV 300KV * 2 4A @ 300KV 1200KVA Для 170 кВ и ниже класса ГИС
2A @ 600KV Для 550 кВ и ниже класса ГИС
СНХ-1800 ква / 300KV, 600KV 300KV * 2 6A @ 300KV 1800 ква Для 170 кВ и ниже класса ГИС
3A @ 600KV Для 550 кВ и ниже класса ГИС
СНХ-2400KVA / 300KV, 600KV 300KV * 2 8A @ 300KV 2400KVA Для 170 кВ и ниже класса ГИС
4A @ 600KV Для 550 кВ и ниже класса ГИС
СНХ-3600KVA / 300KV, 600KV 300KV * 2 12A @ 300KV 3600KVA Для 170 кВ и ниже класса ГИС
6A @ 600KV Для 550 кВ и ниже класса ГИС
СНХ-4800KVA / 300KV, 600KV 300KV * 2 16A @ 300KV 4800KVA Для 170 кВ и ниже класса ГИС
8A @ 600KV Для 550 кВ и ниже класса ГИС
Особые требования могут быть сделаны на заказ


4 Для тестирования Гипот переменного тока на месте ГИС класса 123 кВ ~ 800 кВ

модель Номинальное напряжение Номинальный выходной ток Номинальная выходная мощность

заявка

(Начиная с 45 Гц)

СНХ-2400KVA / 200KV × 4 800KV 12A @ 200KV 2400KVA Для 123 кВ и ниже класса ГИС
6A @ 400 кВ Для 300 кВ и ниже класса ГИС
3A @ 600KV Для 550 кВ и ниже класса ГИС
3A @ 800KV Для 800 кВ и ниже класса ГИС
СНХ-3600KVA / 200KV × 4 800KV 13A @ 200KV 3600KVA Для 123 кВ и ниже класса ГИС
9A @ 400 кВ Для 300 кВ и ниже класса ГИС
4.5A@600KV Для 550 кВ и ниже класса ГИС
4.5A@800KV Для 800 кВ и ниже класса ГИС
СНХ-4800KVA / 200KV × 4 800KV 24A @ 200KV 4800KVA Для 123 кВ и ниже класса ГИС
12A @ 400 кВ Для 300 кВ и ниже класса ГИС
6A @ 600KV Для 550 кВ и ниже класса ГИС
6A @ 800KV Для 800 кВ и ниже класса ГИС
Особые требования могут быть сделаны на заказ

IX. Стандартная таблица испытаний изоляции на месте из IEC 62271-203: 2011 для HV GIS

Резонансный испытательный набор переменного напряжения для длинного кабеля HLP XLPE
