Длинный прибор для испытаний кабеля HV XLPE / испытательное оборудование 3000KVA Hv или емкость OEM
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Испытайте принцип: | Цепь переменной частоты резонирующая | Использование: | Тест напряжения тока Витхстанд АК для кабеля или ГИС ХВ |
|---|---|---|---|
| Max.Capacity: | 3000КВА или ОЭМ | Max.Voltage: | 150КВ или ОЭМ |
| Испытайте частоту: | 20-300Хз | круг обязаностей: | 60 мят или ОЭМ |
| Испытайте точность: | Никакой меньше чем 1,5% | Экстренныйый выпуск для: | Приобъектный тест для длинного кабеля и ГИС ХВ СЛПЭ |
| Тест стандарт: | 60060-1:2010 ИЭК; 60840:2011 ИЭК и 62067:2011 ИЭК для СЛПЭ привязывают | ||
| Высокий свет: | высоковольтная резонансная испытательная система,высоковольтные испытания электрооборудования |
||

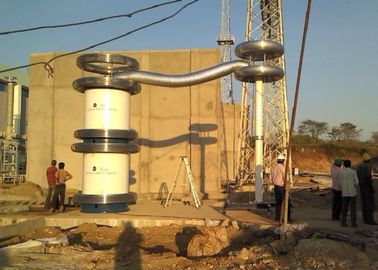

Реактор испытания выдерживаемого напряжения переменной частоты резонансный для длинного кабеля HV XLPE
I. Применение:
Высоковольтный испытательный реактор - это усилитель высокого напряжения или генератор в цепи переменного резонансного выдерживаемого напряжения, он имеет большую емкость и высокое напряжение для одного блока с более высоким коэффициентом полезного действия. Он специально предназначен для испытаний высоковольтного кабеля из сшитого полиэтилена с большим расстоянием.
Компания Fanke может завершить проектирование и изготовить товар по всем видам требований заказчика. такие как тип цилиндра и тип железного бака.
Испытательный реактор может быть изготовлен на напряжение 130 кВ, 150 кВ, 155 кВ, 200 кВ, 250 кВ, 300 кВ, 350 кВ, 400 кВ для каждого номинального напряжения в соответствии с различной областью объекта испытаний или по требованию заказчика. Макс. Номинальный ток каждого реактора высокого напряжения может составлять 1 ~ 5А, 10А, 15А, 20А, 25А, 30А.
II. Тестовая цифра:
VF: источник питания переменной частоты, который является контрольной и измерительной частью в тестовой цепи.
T: Трансформатор возбуждения, который обеспечивает возбуждающее напряжение для испытательного реактора высокого напряжения
L: Испытательный реактор с резонансной индуктивностью в цепи LC и производящий испытательное напряжение
Cx: протестированное оборудование
MOA1: грозовой разрядник является защитной частью на трансформаторе возбуждения
C1, C2: делитель напряжения (C1 - плечо высокого напряжения, C2 - плечо низкого напряжения), которое является частью измерения напряжения высокого напряжения
III. Общие технические данные:
- Режим тестирования системы: серия резонансных с переменной частотой
- Модель системы: OEM
- Входной источник питания: 380 ± 10% (трехфазный), 50 Гц / 60 Гц
- Количество HV испытательный реактор: OEM
- Номинальная выходная мощность: OEM
- Номинальное выходное напряжение: 150 кВ или OEM
- Максимальное испытательное напряжение: не более 150 кВ, 300 кВ, 450 кВ
- Номинальный выходной ток: 25А макс. Или OEM
- Рег. Диапазон частот: 20 Гц-300 Гц
- Форма выходного резонансного напряжения: синусоида
- THD выходной формы волны: ≤1%
- Уровень изоляции: до 1,1 раз и сохранение 1 мин, нормальный
- Рабочий цикл: 60 минут при номинальном рабочем состоянии;
- Коэффициент качества самого набора тестов: Q≥60
- Повышение температуры: менее 65 К при номинальном токе, работающем 60 минут;
- Уровень шума: не более 65дБ
- Конструкция реактора: масло погружного типа, эпоксидная трубка цилиндрического типа ；
IV.Accessories
- Необходимые коронные кольца
- Параллельные кабели реактора
- Выходные кабели ВН (реактор для разделения)
- Коронное кольцо для испытательного реактора
- Предлагается итоговый протокол испытаний, сертификат качества, руководство пользователя и упаковочный лист.
V. Типичная модель испытательных реакторов
1 Опциональная модель для испытания на выдерживаемое напряжение на месте сшитого кабеля класса 132 кВ
| модель | Номинальное напряжение | Номинальный выходной ток | Номинальная выходная мощность | Макс. Применение |
| СНХ-775KVA / 155KV | 155KV | 5A | 775KVA | Кабель 132 кВ≤1 км |
| СНХ-1550KVA / 155KV | 155KV | 10А | 1550KVA | Кабель 132 кВ≤2 км |
| СНХ-2325KVA / 155KV | 155KV | 15А | 2325KVA | Кабель 132 кВ≤3 км |
| СНХ-3100KVA / 155KV | 155KV | 20А | 3100KVA | Кабель 132 кВ≤4 км |
| СНХ-3875KVA / 155KV | 155KV | 25А | 3875KVA | Кабель 132 кВ≤5 км |
| СНХ-7750KVA / 155KV | 155KV | 50А | 7750KVA | Кабель 132 кВ≤10 км |
| СНХ-12400KVA / 155KV | 155KV | 80А | 12400KVA | Кабель 132 кВ≤16 км |
| СНХ-15500KVA / 155KV | 155KV | 100A | 15500KVA | Кабель 132 кВ≤20 км |
| Особые требования могут быть сделаны на заказ | ||||
Примечание: класс испытанного напряжения кабеля ≤ 132 кВ, 0,25 мкФ / км
2 Опциональная модель для испытания на выдерживаемое напряжение на месте сшитого кабеля класса 230 кВ
| модель | Номинальное напряжение | Номинальный выходной ток | Номинальная выходная мощность | Макс. Применение |
| СНХ-2020KVA / 255KV | 255KV | 8А | 2020KVA | Кабель 220 ~ 230 кВ≤1 км |
| СНХ-4080KVA / 255KV | 255KV | 16А | 4080KVA | Кабель 220 ~ 230 кВ≤2 км |
| СНХ-6120KVA / 255KV | 255KV | 24А | 6120KVA | Кабель 220 ~ 230 кВ≤3 км |
| СНХ - 8160KVA / 255KV | 255KV | 32А | 8160KVA | Кабель 220 ~ 230 кВ≤4 км |
| СНХ - 10200KVA / 255KV | 255KV | 40А | 10200KVA | Кабель 220 ~ 230 кВ≤5 км |
| СНХ - 20400KVA / 255KV | 255KV | 80А | 20400KVA | Кабель 220 ~ 230 кВ≤10 км |
| СНХ - 25500KVA / 255KV | 255KV | 100A | 25500KVA | Кабель 220 ~ 275 кВ≤12,5 км |
| Особые требования могут быть сделаны на заказ | ||||
Примечание: класс испытанного напряжения кабеля ≤ 230 кВ, 0,25 мкФ / км
3 Опциональная модель для испытания на выдерживаемое напряжение на месте сшитого кабеля класса 330 кВ
| модель | Номинальное напряжение | Номинальный выходной ток | Номинальная выходная мощность | Макс. Применение |
| СНХ-3500KVA / 350KV | 350KV | 10А | 3500KVA | Кабель 330 кВ≤1 км |
| СНХ-7000KVA / 350KV | 350KV | 20А | 7000KVA | Кабель 330 кВ≤2 км |
| СНХ-10500KVA / 350KV | 350KV | 30А | 10500KVA | Кабель 330 кВ≤3 км |
| СНХ-14000KVA / 350KV | 350KV | 40А | 14000KVA | Кабель 330 кВ≤4 км |
| СНХ-21000KVA / 350KV | 350KV | 60А | 21000KVA | Кабель 330 кВ≤5 км |
| СНХ-28000KVA / 350KV | 350KV | 80А | 28000KVA | Кабель 330 кВ≤10 км |
| Особые требования могут быть сделаны на заказ | ||||
Примечание: класс испытанного напряжения кабеля ≤ 330 кВ, 0,25 мкФ / км
4 Опциональная другая модель для испытания на выдерживаемое напряжение на длинном кабеле из сшитого полиэтилена
| модель | Номинальное напряжение | Номинальный выходной ток | Номинальная выходная мощность | заявка (Начиная с 20 Гц) |
| СНХ-2600KVA / 130KV | 130KV | 10A, 20A | 1300KVA | Для кабеля U 0 = 64 кВ и ниже |
| СНХ-3000 кВА / 150 | 150кВ | 10А, 20А | 3000 кВА | Для кабеля U 0 = 87 кВ и ниже |
| СНХ-10000KVA / 250 кВ | 250 кВ | 20А, 40А | 10000KVA | Для кабеля U 0 = 127 кВ и ниже |
| СНХ-20000KVA / 250 кВ | 250 кВ | 20А, 80А | 20000KVA | Для кабеля U 0 = 127 кВ и ниже |
| СНХ-21000KVA / 350KV | 350KV | 20А, 60А | 21000KVA | Для кабеля U 0 = 230 кВ и ниже |
| СНХ-42000KVA / 350KV | 350KV | 20А, 80А | 42000KVA | Для кабеля U 0 = 230 кВ и ниже |
| Особые требования могут быть сделаны на заказ | ||||
Примечание: испытательное напряжение кабеля из сшитого полиэтилена составляет 1,7U 0
5 Опциональный кабель модели f или HV или EHV и тестирование Гипотесты переменного тока на месте ГИС
| Модель | Номинальное напряжение | Номинальный выходной ток | Номинальная выходная мощность | заявка (Начиная с 20 Гц) |
| СНХ-2600KVA / 130KV, 260KV | 130KV, 260KV | 20A @ 130KV | 2600KVA | Для кабеля U 0 = 64 кВ Для ГИС класса 72.5кВ |
| 10A @ 260KV | Для кабеля U 0 = 127 кВ Для 145 ГВ класса ГИС | |||
| СНХ-9000KVA / 150, 300KV | 150, 300KV | 60A @ 150 | 9000KVA | Для кабеля U 0 = 87 кВ Для ГИС класса 72.5кВ |
| 30A @ 300KV | Для кабеля U 0 = 160 кВ Для ГИС класса 170кВ | |||
| СНХ-10000KVA / 250 кВ, 500кВ | 250 кВ, 500 | 40A @ 250 кВ | 10000KVA | Для кабеля U 0 = 127 кВ Для 145 ГВ класса ГИС |
| 20A @ 500 | Для кабеля U 0 = 290 кВ Для ГИС класса 362KV | |||
| СНХ-20000KVA / 250 кВ, 500кВ | 250 кВ, 500 | 80A @ 250 кВ | 20000KVA | Для кабеля U 0 = 127 кВ Для 145 ГВ класса ГИС |
| 40A @ 500 | Для кабеля U 0 = 290 кВ Для ГИС класса 362KV | |||
| СНХ-21000KVA / 350KV, 700KV | 350KV, 700KV | 60A @ 350KV | 21000KVA | Для кабеля U 0 = 190 кВ Для ГИС класса 170кВ |
| 30A @ 700KV | Для кабеля U 0 = 290 кВ Для ГИС класса 550KV | |||
| Особые требования могут быть сделаны на заказ | ||||
VI. Таблица стандартных испытаний на месте из IEC 60840: 2011 и IEC 62067: 2011 для кабеля XLPE
VII. Стандартная таблица испытаний изоляции на месте из IEC 62271-203: 2011 для HV GIS
