Портативное высоковольтное оборудование для испытаний кабеля для облегченного испытания кабеля MV

Портативный комплект испытательного испытательного напряжения переменной частоты, для испытания кабеля MV и подстанции

I. Использование продукта:

Портативное устройство для испытания на резонансные колебания серии FKTF в основном предназначено для проверки напряжения переменного тока для электрооборудования и электрических систем ниже 110 кВ. В реакторах и возбуждающих трансформаторах используется эпоксидная смола сухого типа, небольшого размера и легкого веса, удобная для перемещения в поле, имеется последовательная или параллельная композиция, которая может удовлетворить требования испытаний не только трансформатора, ГИС, выключателя, взаимного индуктора и ввода, но также кабель ниже 110 кВ

II. Применимые объекты

• Кабель сшитый 10кв, 35кв, 110кв
• ГИС, выключатель, взаимный индуктор, трансформатор ниже 110 кВ
• Малый и средний размер генераторов и мотора

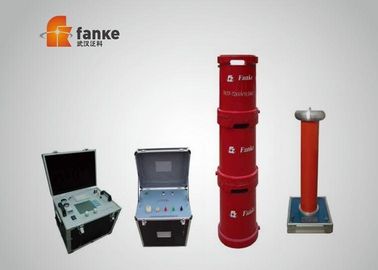

III. Основные компоненты

• Источник переменного тока
• трансформатор возбуждения,
• Реакторы с фиксированной индуктивностью,
• Емкостный делитель напряжения

• Портативный дизайн, менее 50 кг для каждого компонента, удобный для испытания на стойкость к полевому напряжению
• Модульная структура, используемая в реакторе, удобная и гибкая
• Тестовая частота: 30 ～ 300 Гц
• Выходной сигнал - синусоида, коэффициент отклонения формы волны ≤ 1 ％
• Облегчение для проводки и эксплуатации
• Высокая степень автоматизации тестирования, интеллектуальный источник переменного тока, хорошая стабильность, полная функция защиты
• Функция запроса данных. Данные прошлых испытаний могут быть запрошены

VI. Общие технические данные

1. Номинальная мощность: OEM;
2. Входная мощность: трехфазное напряжение 380В, частота 50Гц;
3. Номинальное напряжение: 18 кВ, 27 кВ, 54 кВ, 50 кВ, 80 кВ, 100 кВ каждый для изготовленных по заказу
4. Номинальный ток: OEM;
5. Рабочая частота: 30-300 Гц;
6. Форма выходного сигнала устройства: синусоида
7. Коэффициент искажения формы волны: коэффициент искажения формы выходного напряжения ≤ 1%;
8. Рабочее время: непрерывно 60 минут допускается при номинальной нагрузке; избыточное давление 1,1 раза 1 минута;
9. Повышение температуры: повышение температуры ≤65К после непрерывной работы в течение 60 минут при номинальной нагрузке;
10. Фактор качества: само устройство Q≥30 (f = 45 Гц);
11. Функция защиты: защита от перегрузки по току, перенапряжения и пробоотборника для тестируемого изделия (подробности см. В разделе «Источник переменного тока»);
12. Точность измерения: эффективное значение системы 1,5;

V. Основные компоненты: (например, испытательный комплект FKTF-108KVA / 27 кВ, 54 кВ, 108 кВ)
