Испытательное оборудование GIS / GIL испытательного оборудования кабеля цилиндра частоты 20-300Hz
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Испытайте принцип: | Цепь переменной частоты резонирующая | Использование: | Ракета -носитель ХВ в тесте напряжения тока Витхстанд АК |
|---|---|---|---|
| Max.Capacity: | 25А/пьесе или ОЭМ | Max.Voltage: | 400КВ/пьесе или ОЭМ |
| Испытайте частоту: | 20-300Хз | круг обязаностей: | 60 мят или ОЭМ |
| Испытайте точность: | Никакой меньше чем 1,5% | Экстренныйый выпуск для: | Приобъектный тест для длинного кабеля и ГИС ХВ СЛПЭ |
| Тест стандарт: | 60060-1:2010 ИЭК; 60840:2011 ИЭК и 62067:2011 ИЭК для СЛПЭ привязывают | ||
| Высокий свет: | испытательный комплект высокого напряжения переменного тока,подземный кабельный детектор |
||

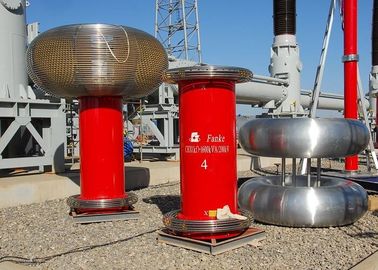

Испытательный реактор высокого напряжения для цилиндров, резонансное оборудование с переменной частотой, GIS-тестирование, GIL-тестирование
I. Применение:
Этот испытательный реактор является одним компонентом и частью генератора ВН в резонансных испытательных системах с переменной частотой.
его рабочая частота может быть рассчитана от 20 Гц до 300 Гц, через цилиндрический испытательный реактор, включенный параллельно или последовательно в резонансном контуре, он готовит полные испытательные системы для завершения испытания на стойкость к приложенному переменному напряжению для испытанного кабеля, ГИС или GIL.
Цилиндрический испытательный реактор с чистой обмоткой и без железного сердечника, наша компания может принять все заказы OEM на эту продукцию в пределах не более 400 кВ / шт. И 25 А / шт.
Испытательный реактор может быть изготовлен на напряжение 130 кВ, 150 кВ, 155 кВ, 200 кВ, 250 кВ, 300 кВ, 350 кВ, 400 кВ для каждого номинального напряжения в соответствии с различной областью объекта испытаний или по требованию заказчика. Макс. Номинальный ток каждого ВН реактора может составлять 1 ~ 5А, 10А, 15А, 20А, 25А.
II. Тестовая цифра:
VF: источник питания переменной частоты, который является контрольной и измерительной частью в тестовой цепи.
T: Трансформатор возбуждения, который обеспечивает возбуждающее напряжение для испытательного реактора высокого напряжения
L: Испытательный реактор с резонансной индуктивностью в цепи LC и производящий испытательное напряжение
Cx: протестированное оборудование
MOA1: грозовой разрядник является защитной частью на трансформаторе возбуждения
C1, C2: делитель напряжения (C1 - плечо высокого напряжения, C2 - плечо низкого напряжения), которое является частью измерения напряжения высокого напряжения
V. Общие технические данные:
- Режим тестирования системы: серия резонансных с переменной частотой
- Количество HV испытательный реактор: OEM
- Номинальная выходная мощность: OEM
- Номинальное выходное напряжение: макс. 400 кВ / шт
- Номинальный выходной ток: макс.25А / шт
- Рег. Диапазон частот: 20 Гц-300 Гц
- Форма выходного резонансного напряжения: синусоида
- Уровень изоляции: до 1,1 раз и сохранение 1 мин, нормальный
- Рабочий цикл: OEM или 60 минут при номинальном рабочем состоянии;
- Коэффициент качества самого набора тестов: Q≥60
- Повышение температуры: менее 65 К при номинальном токе, работающем 60 минут;
- Уровень шума: не более 70В
- Конструкция реактора: масло погружного типа, эпоксидная трубка цилиндрического типа ；
