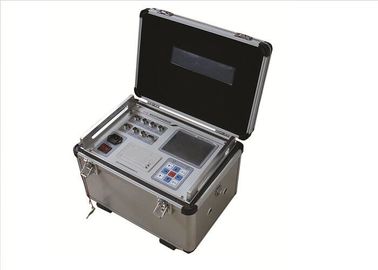

Анализатор автомата защити цепи высокого напряжения, динамический тестер автомата защити цепи

Анализатор автомата защити цепи высокого напряжения, динамический тестер автомата защити цепи

High Voltage Switch Circuit Breaker Analyzer , Dynamic Circuit Breaker Tester
High Voltage Switch Circuit Breaker Analyzer , Dynamic Circuit Breaker Tester

Большие изображения :  Анализатор автомата защити цепи высокого напряжения, динамический тестер автомата защити цепи Лучшая цена

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Fanke High-Voltage
Сертификация: ISO9001
Номер модели: Серия ФКГК
Оплата и доставка Условия:
Количество мин заказа: Одна единица
Цена: Negotiable
Упаковывая детали: Случай экспорта стандартный деревянный с окуриванием освобождает
Время доставки: 10 рабочих дней
Условия оплаты: T/T
Поставка способности: 10Units/Month
Подробное описание продукта
Использование: Тест характеристик динамической чувствительности выключателя Используя поле: анализатор автомата защити цепи
Каналы теста времени: 6 или 12 каналов опционных Испытанные виды КБ: Вакуум, СФ6, меньше масла, больше типа КБ масла
Источник течения ДК: 25~265В непрерывно регулируемое, течение выхода: ≤ 15А (короткий период времени) Соответствуют датчик: линейная линия датчик 0-1000мм датчика 0-500мм/360 смещения
Высокий свет:

тестер выключателя

,

испытательное оборудование выключателя

Тестер механических характеристик высоковольтного выключателя, анализатор выключателя, тест динамических характеристик

I. Описание продуктов и применение

Прибор для испытания характеристик переключателя высокого напряжения серии FKGC может использоваться для тестирования и измерения механических динамических характеристик параметры вакуума, элегаза, меньше масла, больше масла, высоковольтный выключатель энергосистемы и т. д. Это наиболее удобный инструмент для ремонта высоковольтного выключателя и проверки его стабильных данных измерения, легкого подключения и простого управления, которые делают это возможным проводить эксперименты на электростанциях марки 500 кВ и ниже.

II. Характеристики

  1. Аппарат может автоматически определять состояние выключателя вкл. Или выкл. Для трещины и работает соответственно с подсказкой.
  2. Независимый трещина 6 может проверять и указывать состояние соединения трещины, так что пользователям удобно проверять проводку.
  3. Устройство может хранить пятьдесят наборов результатов тестирования.
  4. Его ЖК-дисплей с большим экраном (320 × 240) представляет собой современный серый экран, который не отражает, или черный экран на солнце. Кроме того, его интерфейс меню с подсказками по работе с изображениями и символами довольно индивидуален и прост в управлении.
  5. Устройство имеет мощную функцию графического анализа, которая позволяет одновременно отображать форму волны и измеренные данные. Таким образом, процесс тестирования является более очевидным.
  6. Устройство имеет функцию задержки и защиты, которая позволяет автоматически отключать напряжение катушки после срабатывания автоматического выключателя. Следовательно, автоматический выключатель и испытательный прибор хорошо защищены.
  7. Устройство может использоваться для проведения электрического и ручного тестирования переключателя.
  8. Устройство можно использовать в экспериментах по низкому и высокому напряжению, и автоматически искать минимальное напряжение или напряжение замыкания.
  9. Может использоваться в повторном эксперименте для измерения параметров закрытия-открытия, открытия-закрытия и открытия-закрытия-открытия.
  10. Измерение параметров вакуумного контактора (одиночная катушка).

III. Технические параметры

1. Измерение времени:

1) 6 каналов или 12 каналов дополнительно

2) Покрытия для тестовых предметов: Собственное время открытия (закрытия)

Разный период открытия (закрытия)

Разный период между открытием (закрытием)

Время отскока закрытия (открытия) (время отскока)

3) Диапазон измерения: 0,01 мс ~ 10000 мс

4) Точность: 0,1% ± 2 цифровых в течение 1 мс ~ 100 мс

0,5% ± 2 цифровых в течение 100 мс

2. Измерение скорости

1) Тестовые материалы: скорость открытия (закрытия)

Средняя скорость за расчетный период времени (расстояние или диапазон углов)

Диапазон измерения скорости: 1 мм датчик 0,01 ~ 25,00 м / с,

2) Точность испытания: датчик 0,1 мм 0,001 × 2,50 м / с

Датчик угла 0,5 ° 0,01 0.01 25,00 м / с

Универсальный датчик 0,01 ~ 10,00 м / с

3. Измерение расстояния: перемещение подвижного контакта (перемещение)

  • Контактное путешествие (разделение контактов)
  • Перегрузка при движении или отдача (превышение хода)

Диапазон измерения 4.Sensor:

  • датчик линейного перемещения 50мм, разрешение 0,1мм, расстояние 0,1х50мм
  • датчик линейного перемещения 300 мм, разрешение 0,1 мм, расстояние 10-300 мм (опция)
  • датчик линейного перемещения 500 мм, разрешение: 1 мм, расстояние 10 - 500 мм (опция)
  • Датчик линии 360: 360о, разрешение: 0,5о, расстояние 1мм до 1000мм

5. Текущее измерение: максимальное значение открывающей (закрывающей) катушки

6. Экран дисплея: Жидкокристаллический дисплей 320 × 240, контрастность регулируется

7. Хранение данных: сто наборов данных измерений

8. Принтер: высокоскоростной термопринтер

9. Питание устройства: AC / DC 220 В ± 10% ± 50 Гц ± 2%

10. Источник питания постоянного тока: выходное напряжение: с

11. Объем хоста: 360 × 250 × 140 мм

12. Рабочая среда: -10 ℃ ~ + 50 ℃

13. Относительная влажность: ≤90%
