Очень низкочастотное высоковольтное оборудование для испытаний кабеля, оборудование для испытаний кабеля Vlf
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Принцип теста:: | Очень низкочастотное | Использование: | Тест напряжения тока Витхстанд АК |
|---|---|---|---|
| Предмет испытания: | 35КВ и под кабелем и генератором | компонент: | Регулятор, ракета -носитель ХВ, нагрузка конденсатора компенсации |
| Испытайте частоту: | 0.1Хз, 0.05Хз, 0.02Хз | Напряжение тока Макс.Тест: | 0~ 80КВ |
| Точность: | ± (3% из в натуральную величину +0,5 КВ) | Максимальн Воркинг: | 60минц |
| Высокий свет: | подземный кабельный детектор,идентификатор кабеля высокого напряжения |
||
Очень низкочастотное высоковольтное оборудование для испытаний кабеля, оборудование для приемочных испытаний, кабельный тестер VLF
I. Применение:
Модель VLF-80KV / 0,1 Гц предназначена для проведения испытаний на выдерживаемое напряжение на месте с использованием технологии очень низких частот для силовых генераторов или кабеля питания 35 кВ и ниже XLPE. В сравнении с тестом Hipot, настроенным на частоту основного питания, VLF HV Test Set просто нужна небольшая тестовая мощность (около 1/500 в теории). Его размеры и вес также значительно уменьшены. Специально при появлении наблюдения можно обнаружить ненормальные явления изоляции генератора, такие как поверхностная корона, разряд и т. Д.

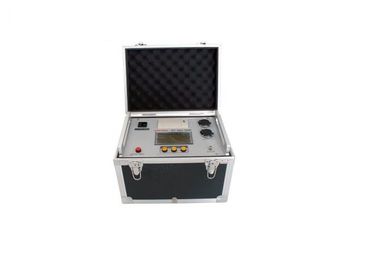

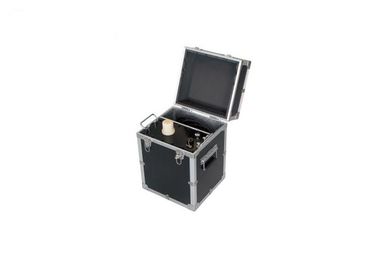

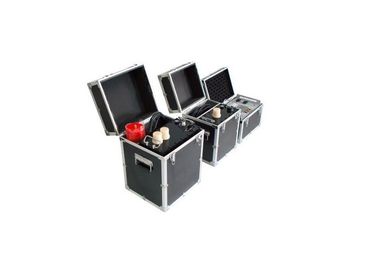

Испытательный комплект состоит из блока управления, двух усилителей высокого напряжения, компенсационного конденсатора и разрядного стержня. Основанный на электронном преобразовании частоты и технологии, управляемой микропроцессором, он имеет отличные характеристики.
Запрещено повышать напряжение без нагрузки или подключать к резистивной нагрузке. Если емкость образца меньше 0,05 мкФ, форма выходного сигнала испытательного набора будет плохой. Для лучшей производительности требуется дополнительный конденсатор.
До настоящего времени спроектированный набор тестов также формирует множество различных сериализованных моделей в соответствии с различными приложениями для испытаний на стойкость, благодаря количеству конфигураций усилителя высокого напряжения в каждом наборе. Подобная модель может видеть другую типичную модель в следующем разделе.

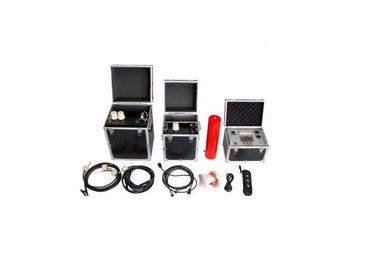

II. Список поставок этой модели:
| Sn | Описание | Количество | |
| 1 | VLF Блок измерения и контроля | 1 | единица измерения |
2 | Усилитель 50кВ | 1 | единица измерения |
| Усилитель на 30 кВ | 1 | единица измерения | |
| 3 | Разгрузочный стержень | 1 | единица измерения |
| 4 | Нагрузочный конденсатор, 0,04 мкФ | 1 | единица измерения |
| 5 | HV Test / Соединительные кабели | 1 | задавать |
| 6 | Заземляющий кабель | 1 | единица измерения |
| 7 | Предохранитель на 20А | 5 | единица измерения |
| 8 | Бумага для печати | 2 | единица измерения |
| 9 | Руководство | 1 | единица измерения |
| 10 | Отчет о заводских испытаниях | 1 | единица измерения |
III. Характеристика продукта:
- Электронное преобразование частоты
- Микропроцессорное управление
- Два усилителя ВН, выход 90 кВ последовательно; или 40 кВ / 50 кВ для одного
- Большой ЖК-дисплей
- Выход синусоидальной волны
- Защита от перенапряжения, время действия менее 20 мс
- Защита от перегрузки по току для входной и выходной стороны, время действия составляет менее 20 мс
- Выходной ток / форма волны напряжения непосредственно отбираются на стороне высокого напряжения
- Резистор ограничения тока высокого напряжения внутри
- Микро-принтер внутри
- На выходное напряжение не будет влиять емкостный ток во время испытания, поскольку конструкция обратной связи с обратной связью
VI. Опциональная модель и диапазон испытаний:
| модель | Пиковое напряжение | Диапазон измерения | Вес | Диапазон тестового объекта |
| С-30 | 30kV | 0.1Гц, ≤1.1μF | Контроллер: 4 кг Бустер: 25 кг Размер: L * W * H 323 * 174 * 323 | 10 кВ и ниже напряжение кабель, генератор |
| 0.05Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| С-50 | 50кВ | 0.1Гц, ≤1.1μF | Контроллер: 6 кг Бустер: 45 кг Размер: L * W * H 357 * 210 * 365 | 15,75 кВ и ниже напряжения кабель, генератор |
| 0.05Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| С-60 | 60kV | 0.1Гц, ≤1.1μF | Контроллер: 6 кг Бустер: 50 кг Размер: L * W * H 357 * 220 * 370 | 18 кВ и ниже напряжения кабель, генератор |
| 0.05Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| VLF- 80 | 80KV | 0.1Гц, ≤1.1μF | Контроллер: 8 кг Бустер: 90 кг Размер: L * W * H 357 * 240 * 390 | 35 кВ и ниже напряжение кабель, генератор |
V.Test Connection Figure
1. Для кабеля из сшитого полиэтилена под испытательным напряжением 80 кВ
2. Для статора генератора под испытательным напряжением 50 кВ
VI.Test Выбор модели
1. Для тестирования кабеля
Формула испытательного пикового напряжения: Ｕmax ＝ 3Ｕ 0 ,
Ｕ 0 rated Однофазное номинальное напряжение кабеля
Время теста: 60 минут
2. Для статора генератора
Ｕ тест ＝ 1.414 * βKＵ 0 ,
U тест ---- 0,1 Гц пиковое испытательное напряжение (кВ);
β ------- коэффициент эквивалентного напряжения 0,1 Гц и 50 Гц, обычно принимающий 1,2;
K ------ Обычно принимают от 1,3 до 1,5, обычно принимают 1,5;
Uo ----- Номинальное напряжение обмоток статора генератора (кВ) ;:
