Железный тип испытание танка переменной индуктивности оборудования для испытаний высоковольтного кабеля резонирующее
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Испытайте принцип: | Переменная цепь индуктивности частоты или переменной резонирующая | Использование: | Ракета -носитель ХВ в резонирующей испытательной системе |
|---|---|---|---|
| Max.Capacity: | 25А/пьесе или ОЭМ | Max.Voltage: | 400КВ/пьесе или ОЭМ |
| Испытайте частоту: | 20-300Хз или 50Хз | круг обязаностей: | 60 мят или ОЭМ |
| Испытайте точность: | Никакой меньше чем 1,5% | Экстренныйый выпуск для: | Приобъектный тест для длинного кабеля и ГИС ХВ СЛПЭ |
| Тест стандарт: | 60060-1:2010 ИЭК; 60840:2011 ИЭК и 62067:2011 ИЭК для СЛПЭ привязывают | ||
| Высокий свет: | набор высоковольтного теста ак,подземный детектор кабеля |
||
Железный резервуар, высоковольтный испытательный реактор, испытательное оборудование с переменной индуктивностью, кабельное тестирование
I. Применение:

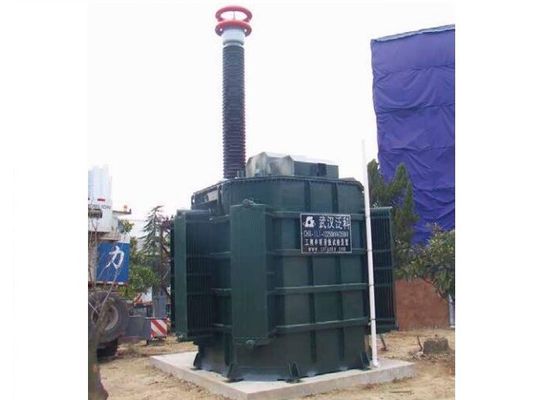

Резонансная испытательная система индукционного регулирования большой емкости и железного резервуара серии CHX (L, TX) в основном используется для испытаний на выдерживаемое переменное напряжение или заводское выдерживаемое переменное напряжение на кабеле высоковольтного сшитого полиэтилена или другом силовом оборудовании класса 110 кВ ~ 500 кВ, что является существенным Преимущества необходимы для очень продолжительной непрерывной работы. На эту продукцию Fanke была подписана Государственная сетевая корпорация Китая, Уханьский научно-исследовательский институт высокого напряжения (согласно рисунку выше). Спецификация 350KV, 35A. они используются для длительных испытаний на сопротивление стимулирующему напряжению кабелей сверхвысокого напряжения (типовые испытания для EHV XLPE).
Примечание. Высоковольтный испытательный реактор железного резервуара с резонансом переменной частоты также может быть изготовлен по заказу.
Выходная втулка ВН на испытательном реакторе может быть выполнена горизонтальной стороной.
II. Применимые объекты
- Выдержка напряжения переменного тока в полевых условиях и заводского напряжения выдерживают испытание высоковольтным силовым кабелем напряжением 110 кВ - 500 кВ.
III. Ключевая особенность
- Железный ящик, структура, хорошее рассеивание тепла, возможность работать в течение длительного времени.
- Конденсатор входного питания составляет всего 1 / Q от выходного.
- Вес as1 / 5 ~ 10 от обычного испытательного трансформатора частоты
- Отсутствие переходного перенапряжения при поломке тестера
- Широкий диапазон применения, хорошая гибкость применения, большой диапазон конденсаторов
- тестер.
- При поломке тестируемого объекта резонансное состояние повреждено, ток короткого замыкания будет автоматически уменьшен до минимума, небольшой ток короткого замыкания пройдет в точке повреждения
- Оснащен интеллектуальной системой измерения и контроля, длительный срок
- интеллектуально и автоматически обнаруживать, обходиться без дежурного персонала.
- Может быть спроектирован как установленный на автомобиле и оборудованный специальным испытательным транспортным средством.
Внутривенно Общие технические данные:
- Режим тестирования системы: последовательный резонанс с переменной частотой или переменной индуктивностью
- Количество HV испытательный реактор: OEM
- Номинальная выходная мощность: OEM
- Номинальное выходное напряжение: макс. 400 кВ / шт
- Номинальный выходной ток: макс.25А / шт
- Рег. Диапазон частот: 20 Гц-300 Гц
- Форма выходного резонансного напряжения: синусоида
- Уровень изоляции: до 1,1 раз и сохранение 1 мин, нормальный
- Рабочий цикл: OEM или 60 минут при номинальном рабочем состоянии;
- Коэффициент качества самого набора тестов: Q≥60
- Повышение температуры: менее 65 К при номинальном токе, работающем 60 минут;
- Уровень шума: не более 70В
- Конструкция реактора: масло погружного типа, эпоксидная трубка цилиндрического типа ；
Примечание: специальное требование может быть сделано на заказ
