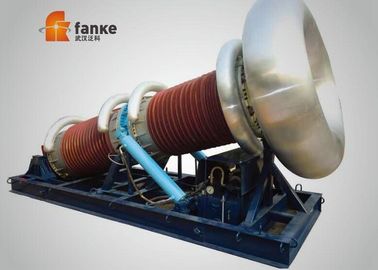

Тип системы испытания переменного переменного индуктивности резонансный гидровлический для ГИС HV или CVT

Внутривенно Быстро стоя и   переработка фигуры

1. Конструкция с несколькими ответвлениями для обоих реакторов, способных соответствовать выходу высокого напряжения промышленной частоты, необходимому для полевой калибровки для вариатора ниже 50 Гц.
2. Сопоставление с источником питания переменной частоты для выполнения испытаний на стойкость к переменному напряжению для электрического оборудования, такого как ГИС, прерыватель,
взаимный индуктор, изоляторы диапазонов 110 кВ --- 500 кВ.

• Быстрая переработка или установка генерирующей ВН детали (испытательные реакторы и возбуждающий трансформатор) с помощью электрогидравлического оборудования и отсутствие необходимости в использовании подъемной машины, снижение трудоемкости и повышение эффективности испытаний; легко избежать транспортной высоты испытательного оборудования;
• Интегрированная внутренняя конструкция для высоковольтного испытательного реактора без напряжения PD и трансформатора возбуждения для экономии места на макете испытательного поля;
• Принимает силиконовую юбку-зонтик для изоляционных материалов оболочки генерирующей части ВН, уменьшает высоту и оптимизирует объем и вес
• части;
• Специальное контейнерное основание, используемое для удобной транспортировки на транспортном средстве; Принимает электро-гидравлическое оборудование с большой тягой и плавным подъемом из проворности и без качания;
• Система может поставляться вместе с конкретным испытательным транспортным средством (опция)

VI. Общие технические данные:

Номинальный конденсатор: 400 кВА ～ 1000 кВА
Номинальное напряжение: 400 кВ ～ 800 кВ
Номинальный ток: 1А ～ 2А
Рабочая мощность: питание однофазное 380В, 50Гц / 60Гц
Значение коэффициента качества системы: Q ≥ 50
Рабочий цикл и повышение температуры: после 15 минут номинальной работы повышение температуры обмотки ≤ 65K
Шум: ≤ 65 дБ
Высота над уровнем моря: ≤ 3000м
Температура окружающей среды: -25 ℃ ~ 45 ℃, относительная влажность ≤ 90%, без конденсации
Размер: см. Рисунок выше

VI.Accessories

• Ящик для принадлежностей для хранения аксессуаров
• Входные кабели источника питания
• Выходные кабели источника питания
• соединительный кабель между трансформатором возбуждения и регулятором напряжения
• соединительный кабель между трансформатором возбуждения и пультом управления
• Кабели заземления системы
• Высоковольтные выходные провода реактора
• Измерительные кабели ВН (сигнальные кабели делителя напряжения)
• Выходные кабели ВН (реактор для разделения, делитель для проверки объекта)
• Гидравлическая платформа типа
• Коронное кольцо для испытательного реактора и делителя
• Предлагается итоговый протокол испытаний, сертификат качества, руководство пользователя и упаковочный лист.

VII. Другая типичная модель
