Система испытания частоты 30-300Hz высоковольтная резонансная с источником питания V / F

30-300Hz Frequency High Voltage Resonant Test System With V/F Power Source
30-300Hz Frequency High Voltage Resonant Test System With V/F Power Source 30-300Hz Frequency High Voltage Resonant Test System With V/F Power Source 30-300Hz Frequency High Voltage Resonant Test System With V/F Power Source 30-300Hz Frequency High Voltage Resonant Test System With V/F Power Source

Большие изображения :  Система испытания частоты 30-300Hz высоковольтная резонансная с источником питания V / F Лучшая цена

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Fanke
Сертификация: ISO9001
Номер модели: КХС-4800КВА/200КВ, 400КВ, 600КВ, 800КВ
Оплата и доставка Условия:
Количество мин заказа: Один комплект
Цена: Negotiable
Упаковывая детали: Случай экспорта стандартный деревянный с окуриванием освобождает
Время доставки: 45~60 рабочих дней
Условия оплаты: L / C, T / T
Поставка способности: 5 наборов/2монтхс
контакт
Подробное описание продукта
Испытайте принцип: Цепь переменной частоты резонирующая Использование: Приобъектный тест напряжения тока Витхстанд АК под 200КВ, 400КВ, 600КВ, 800КВ для ГИС ХВ или ГИЛ
Конструктивная особенность:: Реактор теста напряжения тока Хигхэд модульный, более высокий выход значения к, множественный испыта Компонент:: Источник питания В/Ф, трансформатор возбуждения, более светлый модульный реактор теста, и рассекател
Частота теста:: 30-300ХЗ круг обязаностей: 15минц или 60 мят
Испытайте точность: Никакой меньше чем 1,5% Форма волны выхода: Хорошая волна синуса
Экстренныйый выпуск для: Приобъектный тест для ГИС ХВ или ЭХВ, КТ, ПТ Реактор используя путь: Последовательно или параллельно соединение
Стандарт испытания:: ИЭК60060-1: 2010; 62271-203:2011 ИЭК для ГИС
Высокий свет:

резонансный испытательный комплект

,

высоковольтные испытания электрооборудования

Набор испытательного напряжения переменного резонансного напряжения переменной частоты, для испытания ГИС высокого напряжения EHV

I. Применение:

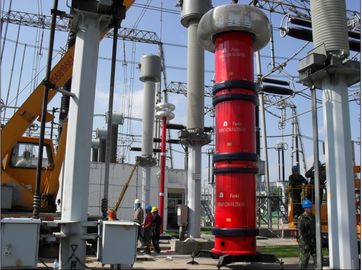

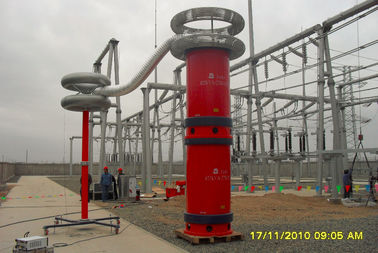

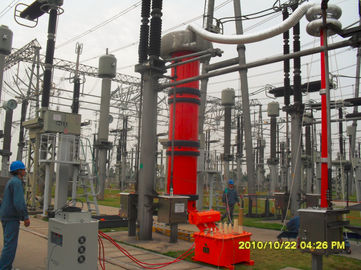

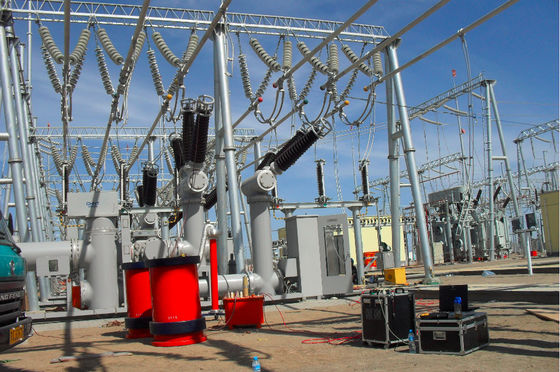

Этот испытательный комплект модели CHX-4800 кВА / 200 кВ, 400 кВ, 600 кВ, 800 кВ предназначен для проведения испытаний на месте переменного тока с использованием технологии резонансного контура с переменной частотой для ГИС класса выше 110 кВ ~ 800 кВ и других электрических устройств высокого напряжения; Максимальное испытательное напряжение составляет не более 200 кВ, 400 кВ, 600 кВ или 800 кВ через модульные испытательные реакторы ВН, подключенные параллельно или последовательно, частота испытаний может составлять 30–300 Гц; рабочий цикл не более 15 минут или 60 минут.

Посредством модульных испытательных реакторов, подключенных параллельно или в параллельных цепях, в испытательном комплекте также может быть проведен следующий локальный тест переменного тока на заводе:

1.1 Не более 200 кВ и 24 А для высоковольтных ГИС с номинальной мощностью не более U = 123 кВ и других электрических устройств высокого напряжения

1.2 Не более 400 кВ и 12 А для высоковольтных ГИС с номинальной мощностью не более U = 300 кВ и других высоковольтных электрических устройств

1.3 Не более 600 кВ и 6 А для ГИС сверхвысокого напряжения с номинальным напряжением не более U = 550 кВ и других электрических устройств высокого напряжения

1.4 Не более 800 кВ и 6 А для ГИС сверхвысокого напряжения с номинальным напряжением не более U = 800 кВ и других электрических устройств высокого напряжения

До сих пор мы поставляли резонансную испытательную систему на разрядах 1200 кВ и 9А для китайской электросетевой компании. Разработанный тестовый набор также формирует множество различных сериализованных моделей в соответствии с различными приложениями для испытаний на стойкость к высоковольтному или сверхвысокому напряжению через испытательные реакторы, включенные последовательно или параллельно, и количеством конфигураций в каждом наборе. Подобная модель может видеть другую типичную модель в следующем пункте.


II. Основные компоненты:

SN Наименование компонентов Тип и спецификация Кол-во. Каждый вес Каждое измерение
1 Переменная частота мощности FKVF-200кВт / 380В 1 кусок 180kgs 750 * 700 * 1000mm
2 Трансформатор возбуждения CQSB (J), -200kVA 1 кусок 1800kgs 650 * 650 * 800мм
3 HV резонансный испытательный реактор СНХ (кф) -1200kVA / 200kV 4 шт 2800kgs D1200 * H1250mm
4 Емкостный делитель TRF-800kV / 1000 пФ 1 комплект 550kgs D350 * H7600mm
5 Специальные испытательные принадлежности 1 комплект

Примечание: 1. Нагрузочный конденсатор может быть опциональным, когда небольшая нагрузочная линия тестирует или нуждается в аналоговой нагрузке для контроля частоты тестирования.

2. Испытательный реактор может быть произведен на 150 кВ, 200 кВ, 250 кВ, 300 кВ, 350 кВ, 400 кВ для каждого номинального напряжения в соответствии с различными областями объекта испытаний или по требованию заказчика. Макс. Номинальный ток каждого ВН реактора может быть 1 ~ 15 А, необязательно в этом серийном комплекте,

3. Высоковольтная демпфирующая индуктивность может быть опциональной для подавления высокочастотных гармоник и сопротивления перенапряжению, вызванному пробойным сигналом проверяемого объекта, особенно в испытательном комплекте EHV или UHV.

III. Тестовый принцип:
Портативное испытательное устройство с переменным частотным сопротивлением

VF: источник переменного тока T: трансформатор возбуждения
L: Испытательный реактор Cx: Испытанное оборудование MOA1: грозовой разрядник
C1, C2: делитель напряжения (C1 - плечо высокого напряжения, C2 - плечо низкого напряжения)


Внутривенно Общие технические данные:

  1. Режим тестирования системы: серия резонансных с переменной частотой
  2. Модель системы: CHX-4800KVA / 200 кВ, 400 кВ, 600 кВ, 800 кВ
  3. Входной источник питания: 380 ± 10% (трехфазный), 50 Гц / 60 Гц
  4. Количество HV испытательный реактор: 4 шт.
  5. Номинальная выходная мощность: 4800 кВА
  6. Номинальное выходное напряжение: 200 кВ, 400 кВ, 600 кВ, 800 кВ
  7. Максимальное испытательное напряжение: не более 200 кВ, 400 кВ, 600 кВ, 800 кВ
  8. Номинальный выходной ток: 6 А / единичный или последовательно, 12 А или 24 А в параллельном режиме
  9. Рег. Диапазон частот: 30 Гц-300 Гц
  10. Форма выходного резонансного напряжения: синусоида
  11. THD выходной формы волны: ≤1%
  12. Уровень изоляции: до 1,1 раз и сохранение 1 мин, нормальный
  13. Рабочий цикл: дополнительно 15 минут или 60 минут при номинальном рабочем состоянии;
  14. Коэффициент качества самого набора тестов: Q≥60
  15. Повышение температуры: менее 65K при номинальном токе, работающем в рабочем цикле;
  16. Уровень шума: не более 70В
  17. Конструкция реактора: масло погружного типа, эпоксидная трубка цилиндрического типа ；


V.Main Измерительная и управляющая панель программного обеспечения:


Портативное испытательное устройство с переменным частотным сопротивлением


VI.Accessories

  • Ящик для принадлежностей для хранения аксессуаров
  • Входные кабели источника питания
  • Выходные кабели источника питания
  • Выходные кабели возбуждающего трансформатора
  • Кабели заземления системы
  • Параллельные кабели реактора
  • Измерительные кабели ВН (сигнальные кабели делителя напряжения)
  • Выходные кабели ВН (реактор для разделения, делитель для проверки объекта)
  • Опорная база для делителя
  • Коронное кольцо для испытательного реактора и делителя
  • Предлагается итоговый протокол испытаний, сертификат качества, руководство пользователя и упаковочный лист.


VII. Другая типичная модель

7.1 Для испытаний на базе переменного тока ГИС класса 123 кВ ~ 300 кВ

модель Номинальное напряжение Номинальный выходной ток Номинальная выходная мощность

заявка

(Начиная с 45 Гц)

СНХ-400KVA / 200KV, 400 кВ 200KV * 2 2A @ 200KV 400KVA Для 123 кВ и ниже класса ГИС
1A @ 400 кВ Для 300 кВ и ниже класса ГИС
СНХ-800кВА / 200KV, 400 кВ 200KV * 2 4A @ 200KV 800кВА Для 123 кВ и ниже класса ГИС
2A @ 400 кВ Для 300 кВ и ниже класса ГИС
СНХ-1000кВА / 200KV, 400 кВ 200KV * 2 5A @ 200KV 1000кВА Для 123 кВ и ниже класса ГИС
2.5A@400KV Для 300 кВ и ниже класса ГИС
СНХ-2000KVA / 200KV, 400 кВ 200KV * 2 10A @ 200KV 2000KVA Для 123 кВ и ниже класса ГИС
5A @ 400 кВ Для 300 кВ и ниже класса ГИС
Особые требования могут быть сделаны на заказ

7.2 Для тестирования Гипот переменного тока на площадке ГИС класса 145 кВ ~ 362 кВ

модель Номинальное напряжение Номинальный выходной ток Номинальная выходная мощность

заявка

(Начиная с 45 Гц)

СНХ-500KVA / 250 кВ, 500кВ * 2 250 кВ 2A @ 250 кВ 500KVA Для 145 кВ и ниже класса ГИС
1A @ 500 Для 362 кВ и ниже класса ГИС
СНХ-1000кВА / 250 кВ, 500кВ * 2 250 кВ 4A @ 250 кВ 1000кВА Для 145 кВ и ниже класса ГИС
2A @ 500 Для 362 кВ и ниже класса ГИС
СНХ-2000KVA / 250 кВ, 500кВ * 2 250 кВ 8A @ 250 кВ 2000KVA Для 145 кВ и ниже класса ГИС
4A @ 500 Для 362 кВ и ниже класса ГИС
СНХ-3000 кВА / 250 кВ, 500 * 2 250 кВ 12A @ 250 кВ 3000 кВА Для 145 кВ и ниже класса ГИС
6A @ 500 Для 362 кВ и ниже класса ГИС
Особые требования могут быть сделаны на заказ


7.3 Для тестирования Гипот переменного тока на месте ГИС класса 170 кВ ~ 550 кВ

модель Номинальное напряжение Номинальный выходной ток Номинальная выходная мощность

заявка

(Начиная с 45 Гц)

СНХ-1200KVA / 300KV, 600KV 300KV * 2 4A @ 300KV 1200KVA Для 170 кВ и ниже класса ГИС
2A @ 600KV Для 550 кВ и ниже класса ГИС
СНХ-1800 ква / 300KV, 600KV 300KV * 2 6A @ 300KV 1800 ква Для 170 кВ и ниже класса ГИС
3A @ 600KV Для 550 кВ и ниже класса ГИС
СНХ-2400KVA / 300KV, 600KV 300KV * 2 8A @ 300KV 2400KVA Для 170 кВ и ниже класса ГИС
4A @ 600KV Для 550 кВ и ниже класса ГИС
СНХ-3600KVA / 300KV, 600KV 300KV * 2 12A @ 300KV 3600KVA Для 170 кВ и ниже класса ГИС
6A @ 600KV Для 550 кВ и ниже класса ГИС
СНХ-4800KVA / 300KV, 600KV 300KV * 2 16A @ 300KV 4800KVA Для 170 кВ и ниже класса ГИС
8A @ 600KV Для 550 кВ и ниже класса ГИС
Особые требования могут быть сделаны на заказ


7.4 Для тестирования Гипот переменного тока на месте ГИС класса 123 кВ ~ 800 кВ

модель Номинальное напряжение Номинальный выходной ток Номинальная выходная мощность

заявка

(Начиная с 45 Гц)

СНХ-2400KVA / 200KV × 4 800KV 12A @ 200KV 2400KVA Для 123 кВ и ниже класса ГИС
6A @ 400 кВ Для 300 кВ и ниже класса ГИС
3A @ 600KV Для 550 кВ и ниже класса ГИС
3A @ 800KV Для 800 кВ и ниже класса ГИС
СНХ-3600KVA / 200KV × 4 800KV 13A @ 200KV 3600KVA Для 123 кВ и ниже класса ГИС
9A @ 400 кВ Для 300 кВ и ниже класса ГИС
4.5A@600KV Для 550 кВ и ниже класса ГИС
4.5A@800KV Для 800 кВ и ниже класса ГИС
СНХ-4800KVA / 200KV × 4 800KV 24A @ 200KV 4800KVA Для 123 кВ и ниже класса ГИС
12A @ 400 кВ Для 300 кВ и ниже класса ГИС
6A @ 600KV Для 550 кВ и ниже класса ГИС
6A @ 800KV Для 800 кВ и ниже класса ГИС
Особые требования могут быть сделаны на заказ

VIII. Стандартная таблица испытаний изоляции на месте из IEC 62271-203: 2011 для HV GIS

Резонансный испытательный набор переменного напряжения для длинного кабеля HLP XLPE
