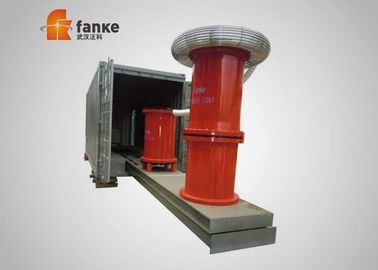

Тип контейнера HV Испытательный комплект с резонансной, быстрой высоковольтной испытательной системой

Набор для испытания на сопротивление резонансному напряжению с переменной частотой, набор для испытаний на высокое напряжение в контейнерах с резонансом, быстрое тестирование

I. Применение:

Устройство для последовательного резонанса серии CHX- (JZ) в контейнере фиксирует все испытательное оборудование последовательного резонансного устройства в нескольких контейнерах, объединяет конструкцию шкафа наблюдения и управления и комплектного испытательного оборудования, соединительная испытательная линия и распределительная коробка предназначены для быстрой стрижки. подключить для испытаний, удобно для технического обслуживания и установки для испытательного оборудования, что значительно снижает трудоемкость и подходит для эксплуатации в полевых условиях

II. Сфера применения

• Трансформатор индуцировал выдерживаемое напряжение и частичное испытание.
• Калибровочный тест CVT класса 500 кВ и ниже;
• Испытание на переменное напряжение для HV CT / выключатель / проходной изолятор класса 220 кВ и ниже
• Испытание на переменное напряжение для ГИС, GIL и кабелей класса не более 220 кВ

III. Виды решения

• Контейнер типа 220 кВ трансформатор выдерживает напряжение и комплект оборудования для испытаний на частичную разрядку
• Контейнерный стиль 220 кВ высоковольтный ГИС с переменной частотой серии резонансного испытательного оборудования.
• Контейнерный высоковольтный кабель из сшитого полиэтилена с переменным частотным резонансным испытательным оборудованием
• Высоковольтный трансформатор контейнерного типа, полевое калибровочное оборудование CVT.

Примечание: часть из них может быть сконструирована как гидравлическая электрическая телескопическая из-за размеров оборудования.

Некоторые части тестеров могут быть разработаны с совместимостью

Внутривенно Базовая компоновка контейнеров

• Комната наблюдения и контроля: включает в себя блок наблюдения и управления, например, шкаф управления или компьютер, измеритель пикового значения, прибор частичной разрядки и т. Д.
• Зона интеграции испытательного оборудования ВН: включая источник переменного тока (частичный или общий), трансформатор возбуждения ВН (частичный разряд), ВН испытательные реакторы, делитель емкостного напряжения ВН.
• Распределительные устройства: включают в себя освещение, кондиционирование комнаты управления, контур распределения питания комнаты наблюдения и управления.
• Складской район испытательного навесного оборудования: включает в себя склады внешней испытательной соединительной линии, навесное оборудование и инструменты для испытаний и монтажа.
• Электрогидравлический привод может быть использован для некоторых частей спецификации, таким образом, устройство в зонах ВН растягивается или автоматически возвращается в кабину.

V. Технические характеристики и преимущества

• Значительно улучшена эффективность полевых испытаний
• Интегрированная конструкция шкафа наблюдения и управления и комплектного испытательного устройства. Подключение тестовой линии и распределительной коробки
• Рассмотрение проблем нагрева, вибрации и потерь с помощью совершенно новой концепции проектирования
• Удобен для подъема и транспортировки
• Герметичен давлением воздуха для водонепроницаемости, защиты от дождя и сохранения тепла.
• Специальное рабочее место и место для прибора, двухмерное гидравлическое антивибрационное устройство, предотвращают повреждение прибора при испытательной транспортировке.
• Достаточное безопасное расстояние изоляции было учтено при проектировании оборудования и контейнера ВН.
• Система тестирования устройства и параметры конфигурации контейнера могут быть выбраны по образцам заказчика.
• Электрический двигатель реактора, если он оборудован гидравлическим тяговым блоком, а движение плавное и устойчивое, без стагнации зажимов и качания, чтобы избежать времени работы блоков форсирования.
• Генератор и устройство управления кабелем также могут быть выбраны

VI. Основные компоненты :

• Группа испытательных реакторов HV
• Переменный источник питания
• Трансформатор возбуждения
• Делитель напряжения
• Меньший контейнер для эксплуатации и контроля
• Один стандартный контейнер для зоны тестирования высокого напряжения
• Тестовые принадлежности и тд.
