Система выдерживания напряжения тока свободной силы PD комплекта автоматического выключателя 400KVA
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Испытайте принцип: | Цепь трансформатора теста частоты силы | Применение: | Тест хипот АК и измерение ПД для КБ |
|---|---|---|---|
| Max.Capacity: | 400KVA | Максимум Напряжение: | 400kV |
| Использование: | Машина осмотра фабрики качественная | Компонент:: | Консоль контроля, регулятор напряжения тока, тип сопротивление трансформатора цилиндра, предохранени |
| Испытайте частоту: | 50Hz или 60Hz | круг обязаностей: | 60минц или сделанный заказом |
| Испытайте точность: | Никакой меньше чем 1,0% | Форма волны выхода: | чисто волна синуса |
| Уровень ПД: | ПД освобождает, никакая корона, не больше чем 5пК | ||
| Высокий свет: | испытательное оборудование выключателя,анализатор выключателя |
||
Системы испытания трансформатора AC PD свободные, система выдерживаемого напряжения частоты силы PD свободная для выключателя HV
I. Описание продуктов и применение:
Трансформаторная испытательная система с частотой вращения свободной мощности серии CQSB в основном используется для выдерживания напряжения промышленной частоты для изделий электротехники и изоляционных материалов или структуры изоляции. Он также может быть использован для тестового источника питания без напряжения частичного разряда для объектов тестирования, таких как трансформатор, взаимная индукция, разрядник и т. Д. он широко используется в производственном отделе электротехники, отделе эксплуатации электроэнергии, научно-исследовательском институте и высшем учебном заведении. Делитель напряжения системы имеет соединительный вывод сигнала ЧР, через оборудованный 2 или 4-канальным анализатором ЧР (опция), может быть реализовано обнаружение ЧР для тестируемого объекта.

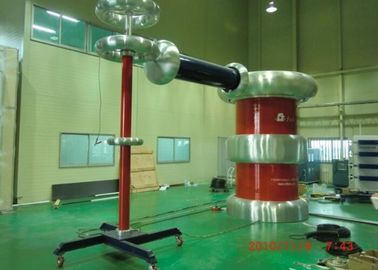

Модель CQSB-400KVA / 400KV имеет два стекируемых испытательных трансформатора цилиндрического типа, соединенных последовательно для вывода испытательного напряжения 400 кВ и испытательного тока 1 А. Рабочий цикл 60 минут включен, 60 минут выключен,
До сих пор этот набор тестов формировал много разных сериализованных моделей в соответствии с различными приложениями для испытаний на стойкость к воздействию напряжения. Подобная модель может видеть другую типичную модель в следующем пункте.
II. Основные компоненты:
- Интеллектуальная система измерения и контроля частоты тока или шкаф управления консольного типа,
- Шкаф с блоком питания,
- Шкаф регулятора напряжения,
- Испытательный трансформатор с железным баком или цилиндром,
- Компенсирующий реактор,
- Защитное сопротивление частоты,
- Электронное быстрое защитное устройство
- Муфта емкостного делителя напряжения.
Например Модель CQSB-400KVA / 400KV
| SN | Наименование компонентов | Тип и спецификация | Кол-во. | Каждый вес | Каждое измерение |

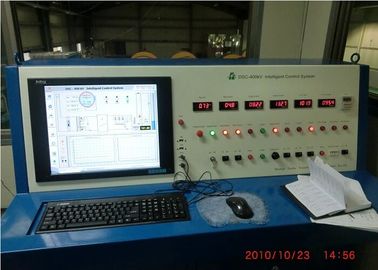

| 1 | Пульт управления | ДСК-400 кВ | 1 кусок | 180kgs | 1200 * 420 * 820 мм |
| 2 | Шкаф электрического регулятора напряжения | DT-400KVA | 1 кусок | 2500kgs | 1100 * 1050 * 1250мм |
| 3,1 | Первый штабелируемый цилиндрический испытательный трансформатор | CQSB-400KVA / 200KV | 1 кусок | 3000kgs | D1200 * H2800mm |
| 3,2 | Испытательный трансформатор второго стекового цилиндра | CQSB-200kVA / 200KV | 1 кусок | 2400kgs | D1200 * H2500mm |
| 4 | Сопротивление защиты | БГР-1A / 400 кВ | 1pieces | 120kgs | D380 * L850mm |
| 5 | Делитель напряжения с емкостью связи | TJF-400 кВ / 500pF | 1 комплект | 200kgs | D320 * H6000mm |
| 6 | Специальные испытательные принадлежности | ||||
| Примечание: специальные требования могут быть сделаны по заказу. | |||||
III. Применимые объекты
- Испытание на частичную разрядку и напряжение переменного тока для высоковольтной электротехники и аппаратуры, такой как трансформатор, ГИС, взаимный индуктор, выключатель, ввод, разрядник, кабели.
- Мощность переменного напряжения выдерживает изоляционные материалы
Внутривенно Технические особенности
- Небольшая величина полной установки, которая может гарантировать величину в пределах 5pC (за исключением особых случаев)
- Корпус из полистирольной смолы, стекловолокно, извилистая, без короны, высоковольтная изоляция, наружный ствол
- Низкое полное сопротивление оборудования, функции перенапряжения, перегрузки по току, надежная защита от дуги
- Специальная пресс-форма, обработанная для сортировки щита, алюминиевый профиль, гладкая поверхность, легкий вес, удобный для установки
- В испытательном устройстве большой емкости HV используется интеллектуальная система измерения и контроля частоты тока, что обеспечивает гораздо более высокий уровень интеллекта и
- Автоматизация контроля и защиты.
- Отбор проб и использование оптической связи, тщательно изолировать контур контроля высокого и низкого напряжения.
- Самопроверка и отображение статуса в реальном времени доступны в процессе тестирования.
- Идеальная функция управления данными и отчетами.
- Возможность записи и построения HV U / T, кривая тестирования I / T
V. Испытательная схема подключения (например: модель CQSB-400 кВА / 400 кВ):
VI. преимущества
- Чистый тест частоты питания на 50 Гц или 60 Гц, искажение выходного напряжения (THD) очень мало.
- Соблюдайте низкие требования к измерению частичного разряда
- Модульная структура для экономии места в испытательном зале
- Низкое сопротивление, широкий диапазон применения
- Легко работать с компьютерной системой измерения
- Полная схема защиты для обеспечения безопасности персонала и оборудования
- Чувствительные к импульсным перенапряжениям электронные компоненты
- Особенно подходит для испытаний, требующих стабильного напряжения, даже если нагрузка изменяется под напряжением (испытания на корону, влажность и загрязнение) или когда нагрузка является индуктивной (индуктивные трансформаторы напряжения).
VII. Общие технические данные:
- Режим тестирования системы: PD Испытательные системы выдерживающего напряжения переменного тока с трансформатором цилиндрического типа
- Модель системы: CQSB-400KVA / 400KV
- Входной источник питания: 380 ± 10% (однофазный), 50 Гц / 60 Гц
- Номинальная выходная мощность: 400 кВА
- Номинальное выходное напряжение: 400 кВ
- Максимальное испытательное напряжение: не более 400 кВ
- Номинальный выходной ток: 1.0А
- Рег. Диапазон частот: 50/60 Гц
- Форма выходного напряжения: чистая синусоида
- Повышение температуры: менее 65 К при номинальном токе, работающем 60 минут;
- Уровень шума: не более 65дБ
- Конструкция: масляная, с цилиндрическим типом
VIII. Другие дополнительные компоненты
- Фильтр шума источника питания
- Тройной и пятый фильтры
- Компенсирующий реактор
- Электронное устройство быстрой защиты от перенапряжения
- Стандартный конденсатор SF6 ·
- Детектор частичного разряда
IX. Другая типичная модель
1. Один тип трансформатора :
| МОДЕЛЬ | Номинальная мощность (КВА) | Входное питание НН (кВ) | Номинальное выходное напряжение (кВ) | Размер трансформатора цилиндра Д × В (мм) | Вес (кг) |
| CQSB-1.5KVA / 50 | 1,5 | 0,22 | 50 | φ430 * 580 | 65 |
| CQSB-2.5KVA / 50 | 2.5 | 0,22 | 50 | φ280 * 500 | 70 |
| CQSB-3KVA / 50 | 3 | 0,22 | 50 | φ300 * 510 | 72 |
| CQSB-5KVA / 50 | 5 | 0,22 | 50 | φ460 * 580 | 110 |
| CQSB-5KVA / 100 кВ | 5 | 0,22 | 100 | φ640 * 820 | 130 |
| CQSB-10KVA / 100 кВ | 10 | 0,22 | 100 | φ620 * 850 | 160 |
| CQSB-50KVA / 100 кВ | 50 | 0,4 | 100 | φ725 * 1100 | 500 |
| CQSB-12KVA / 120KV | 12 | 0,38 | 120 | φ750 * 1230 | 380 |
| CQSB-15KVA / 150 | 15 | 0,38 | 150 | φ820 * 1220 | 500 |
| CQSB-20KVA / 200KV | 20 | 0,38 | 200 | φ1080 * 1700 | 900 |
| CQSB-50KVA / 250 кВ | 50 | 0,38 | 250 | φ1460 * 1520 | 1250 |
| CQSB-75KVA / 250 кВ | 75 | 0,38 | 250 | φ1460 * 1780 | 1450 |
| CQSB-75KVA / 500 | 75 | 0,38 | 500 | φ2000 * 4850 | 6800 |
| CQSB-100кВА / 100 кВ | 100 | 0,38 | 100 | φ1000 * 1250 | 800 |
| CQSB-100кВА / 150кВ | 100 | 0,38 | 150 | φ1410 * 1620 | 1700 |
| CQSB-100кВА / 250 кВ | 100 | 0.6 | 250 | φ1100 * 1450 | 1550 |
| CQSB-125KVA / 250 кВ | 125 | 0,38 | 250 | φ1540 * 2060 | 3460 |
| CQSB-150KVA / 150 | 150 | 0.6 | 150 | φ1420 * 1620 | 2200 |
| CQSB-2000KVA / 500 | 2000 | 3 | 500 | φ3000 * 4800 | 50000 |
2. Штабелируемые цилиндрические трансформаторы типа:
| МОДЕЛЬ | Номинальная мощность (КВА) | Входное питание НН (кВ) | Номинальное выходное напряжение (кВ) | Размер трансформатора цилиндра Д × В (мм) | Вес (кг) |
| CQSB-10KVA / 2 * 50 | 10 | 0.2 | 100 | φ410 * 980 | 200 |
| CQSB-25KVA / 2 * 125KV | 25 | 0,38 | 250 | φ1250 * 2200 | 890 |
| CQSB-100кВА / 2 * 200KV | 100 | 0,38 | 400 | φ1580 * 3650 | 2500 |
| CQSB-150KVA / 2 * 150 | 150 | 0,38 | 300 | φ1600 * 3200 | +3980 |
| CQSB-300 кВА / 2 * 150 | 300 | 0,38 | 300 | φ1600 * 3800 | 4280 |
| CQSB-250кВА / 2 * 250 кВ | 250 | 0,38 | 500 | φ2220 * 6100 | 11200 |
| CQSB-500KVA / 2 * 250 кВ | 500 | 0.6 | 500 | φ2030 * 4600 | 18500 |
| CQSB-600KVA / 2 * 300KV | 600 | 3 | 600 | φ3200 * 8000 | 19000 |
| CQSB-1200KVA / 2 * 300KV | 1200 | 0.6 | 600 | φ3000 * 6200 | 28900 |
| CQSB-1250 кВА / 2 * 125KV | 1250 | 3 | 250 | φ4500 * 3200 | 14500 |
| CQSB-300 кВА / 2 * 300KV | 300 | 3 | 600 | φ2610 * 5600 | 10000 |
