Комплект испытания переменного напряжения переменного резонанса переменной частоты резонансный высокий для длинного кабеля ВЛ с
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Испытайте принцип: | Цепь переменной частоты резонирующая | Использование: | Тест напряжения тока Витхстанд АК |
|---|---|---|---|
| Max.Capacity: | 9000kVA | Max.Voltage: | 150КВ, 300КВ, 450КВ |
| Испытайте частоту: | 20-300Хз | круг обязаностей: | 60 мят |
| Испытайте точность: | Никакой меньше чем 1,5% | Экстренныйый выпуск для: | Приобъектный тест для длинного кабеля и ГИС ХВ СЛПЭ |
| Тест стандарт: | 60060-1:2010 ИЭК; 60840:2011 ИЭК и 62067:2011 ИЭК для СЛПЭ привязывают | ||
| Высокий свет: | испытательный комплект высокого напряжения переменного тока,идентификатор кабеля высокого напряжения |
||

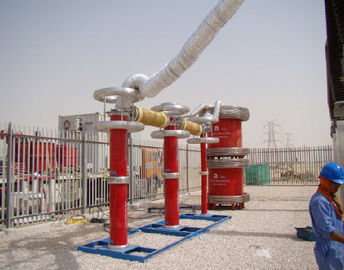

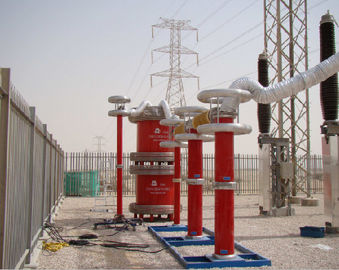

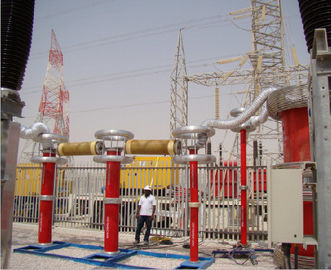

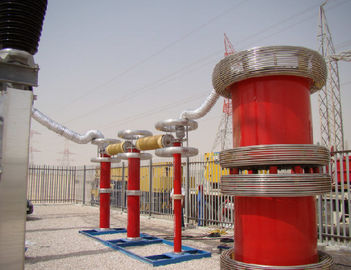

Комплект испытания выдерживаемого напряжения переменной частоты резонансный для длинного кабеля HV XLPE
I. применение:
Этот тестовый набор модели CHX-9000KVA / 150 кВ, 300 кВ, 450 кВ предназначен для проведения испытаний на месте переменного тока класса XLPE длиной 132 кВ и 400 кВ и тестирования на месте переменного тока ГИС класса 362 кВ и ниже по классу ГИС с технологией резонансных цепей переменной частоты; самое высокое испытательное напряжение составляет не более 150 кВ, 300 кВ, 450 кВ через цилиндрический испытательный реактор, включенный параллельно или последовательно, частота испытаний может составлять от 20 до 300 Гц; рабочий цикл не более 60 минут.
Благодаря модульному испытательному реактору, используемому параллельно или в шахтах, на испытательном комплекте моделей CHX-9000KVA / 150 кВ, 300 кВ, 450 кВ также может быть проведен следующий локальный тест на переменное напряжение:
1.1 Не более 150 кВ и 60 А для кабеля XLPE большой дальности не более U 0 = 87 кВ
1.2 Не более 300 кВ и 40 А для кабеля из сшитого полиэтилена большой длины не более U 0 = 160 кВ ;
170 кВ и ниже класса ГИС
1.3 Не более 450 кВ и 20 А для кабеля из сшитого полиэтилена большой длины не более U 0 = 230 кВ;
362 кВ и ниже класса ГИС
До сих пор эти разработанные тестовые наборы могли формировать множество различных сериализованных моделей в соответствии с различными приложениями для испытаний на стойкость к ВН или ВН в тестовых реакторах, включенных последовательно или параллельно, а также в количестве конфигураций в каждом наборе. Аналогичная модель представлена в разделе 9. Другая типичная модель ,
II. Основные компоненты
| SN | Наименование компонентов | Тип и спецификация | Кол - во. | Каждый вес | Каждое измерение |
| 1 | Источник переменного тока | FKVF-300kW / 380V | 1 кусок | 280kgs | 750 * 700 * 1200mm |
| 2 | Трансформатор возбуждения | CQSB (J) , -300kVA | 1 кусок | 3000kgs | 950 * 850 * 900 мм |
| 3 | HV резонансный испытательный реактор | СНХ (кф) -3000kVA / 150 | 3 штуки | 4500kgs | D1200 * H1250mm |
| 4 | Емкостный делитель | TRF-450kV / 1000 пФ | 1 комплект | 275kgs | D250 * H2850mm |
| 5 | Специальные испытательные принадлежности | 1 комплект |
Примечание: 1. Конденсатор нагрузки может быть опциональным, когда тестируется небольшая линия нагрузки или требуется аналоговая нагрузка для контроля частоты тестирования.
2.Тестовый реактор может быть изготовлен на напряжение 130 кВ, 150 кВ, 155 кВ, 200 кВ, 250 кВ, 300 кВ, 350 кВ, 400 кВ для каждого номинального напряжения в соответствии с различной областью объекта испытаний или по требованию заказчика. Макс. Номинальный ток каждого реактора высокого напряжения может составлять 1 ~ 5А, 10А, 15А, 20А, 25А, 30А.
III. Тестовая цифра:
VF: источник питания переменной частоты, который является контрольной и измерительной частью в тестовой цепи.
T: Трансформатор возбуждения, который обеспечивает возбуждающее напряжение для испытательного реактора высокого напряжения
L: Испытательный реактор с резонансной индуктивностью в цепи LC и производящий испытательное напряжение
Cx: протестированное оборудование
MOA1: грозовой разрядник является защитной частью на трансформаторе возбуждения
C1, C2: делитель напряжения (C1 - плечо высокого напряжения, C2 - плечо низкого напряжения), которое является частью измерения напряжения высокого напряжения
Внутривенно Общие технические данные:
- Режим тестирования системы: серия резонансных с переменной частотой
- Модель системы: CHX-9000KVA / 150KV, 300KV, 450KV
- Входной источник питания: 380 ± 10% (трехфазный), 50 Гц / 60 Гц
- Количество HV испытательный реактор: 3 шт
- Номинальная выходная мощность: 9000 кВА
- Номинальное выходное напряжение: 150 кВ, 300 кВ, 450 кВ
- Максимальное испытательное напряжение: не более 150 кВ, 300 кВ, 450 кВ
- Номинальный выходной ток: 20 А / шт. Или последовательно ； 60 А в параллельном режиме
- Рег. Диапазон частот: 20 Гц-300 Гц
- Форма выходного резонансного напряжения: синусоида
- THD выходной формы волны: ≤1%
- Уровень изоляции: до 1,1 раз и сохранение 1 мин, нормальный
- Рабочий цикл: 60 минут при номинальном рабочем состоянии;
- Коэффициент качества самого набора тестов: Q≥60
- Повышение температуры: менее 65 К при номинальном токе, работающем 60 минут;
- Уровень шума: не более 70В
- Конструкция реактора: масло погружного типа, эпоксидная трубка цилиндрического типа ；
V. Основная панель программного обеспечения для измерения и контроля:
Примечание. На этом рисунке показана панель дисплея при настройке шага тестового параметра из программного обеспечения управления и измерений на блоке питания VF.
VI.Accessories
- Ящик для принадлежностей для хранения аксессуаров
- Входные кабели источника питания
- Выходные кабели источника питания
- Выходные кабели возбуждающего трансформатора
- Кабели заземления системы
- Параллельные кабели реактора
- Измерительные кабели ВН (сигнальные кабели делителя напряжения)
- Выходные кабели ВН (реактор для разделения, делитель для проверки объекта)
- Опорная база для делителя
- Коронное кольцо для испытательного реактора и делителя
- Предлагается итоговый протокол испытаний, сертификат качества, руководство пользователя и упаковочный лист.
VII. Другая типичная модель
1 Опциональная модель для испытания на выдерживаемое напряжение на месте сшитого кабеля класса 132 кВ
| модель | Номинальное напряжение | Номинальный выходной ток | Номинальная выходная мощность | Макс. Применение |
| СНХ-775KVA / 155KV | 155KV | 5A | 775KVA | Кабель 132 кВ≤1 км |
| СНХ-1550KVA / 155KV | 155KV | 10А | 1550KVA | Кабель 132 кВ≤2 км |
| СНХ-2325KVA / 155KV | 155KV | 15А | 2325KVA | Кабель 132 кВ≤3 км |
| СНХ-3100KVA / 155KV | 155KV | 20А | 3100KVA | Кабель 132 кВ≤4 км |
| СНХ-3875KVA / 155KV | 155KV | 25А | 3875KVA | Кабель 132 кВ≤5 км |
| СНХ-7750KVA / 155KV | 155KV | 50А | 7750KVA | Кабель 132 кВ≤10 км |
| СНХ-12400KVA / 155KV | 155KV | 80А | 12400KVA | Кабель 132 кВ≤16 км |
| СНХ-15500KVA / 155KV | 155KV | 100A | 15500KVA | Кабель 132 кВ≤20 км |
| Особые требования могут быть сделаны на заказ | ||||
Примечание: класс испытанного напряжения кабеля ≤ 132 кВ, 0,25 мкФ / км
2 Опциональная модель для испытания на выдерживаемое напряжение на месте сшитого кабеля класса 230 кВ
| модель | Номинальное напряжение | Номинальный выходной ток | Номинальная выходная мощность | Макс. Применение |
| СНХ-2020KVA / 255KV | 255KV | 8А | 2020KVA | Кабель 220 ~ 230 кВ≤1 км |
| СНХ-4080KVA / 255KV | 255KV | 16А | 4080KVA | Кабель 220 ~ 230 кВ≤2 км |
| СНХ-6120KVA / 255KV | 255KV | 24А | 6120KVA | Кабель 220 ~ 230 кВ≤3 км |
| СНХ - 8160KVA / 255KV | 255KV | 32А | 8160KVA | Кабель 220 ~ 230 кВ≤4 км |
| СНХ - 10200KVA / 255KV | 255KV | 40А | 10200KVA | Кабель 220 ~ 230 кВ≤5 км |
| СНХ - 20400KVA / 255KV | 255KV | 80А | 20400KVA | Кабель 220 ~ 230 кВ≤10 км |
| СНХ - 25500KVA / 255KV | 255KV | 100A | 25500KVA | Кабель 220 ~ 275 кВ≤12,5 км |
| Особые требования могут быть сделаны на заказ | ||||
Примечание: класс испытанного напряжения кабеля ≤ 230 кВ, 0,25 мкФ / км
3 Опциональная модель для испытания на выдерживаемое напряжение на месте сшитого кабеля класса 330 кВ
| модель | Номинальное напряжение | Номинальный выходной ток | Номинальная выходная мощность | Макс. Применение |
| СНХ-3500KVA / 350KV | 350KV | 10А | 3500KVA | Кабель 330 кВ≤1 км |
| СНХ-7000KVA / 350KV | 350KV | 20А | 7000KVA | Кабель 330 кВ≤2 км |
| СНХ-10500KVA / 350KV | 350KV | 30А | 10500KVA | Кабель 330 кВ≤3 км |
| СНХ-14000KVA / 350KV | 350KV | 40А | 14000KVA | Кабель 330 кВ≤4 км |
| СНХ-21000KVA / 350KV | 350KV | 60А | 21000KVA | Кабель 330 кВ≤5 км |
| СНХ-28000KVA / 350KV | 350KV | 80А | 28000KVA | Кабель 330 кВ≤10 км |
| Особые требования могут быть сделаны на заказ | ||||
Примечание: класс испытанного напряжения кабеля ≤ 330 кВ, 0,25 мкФ / км
4 Опциональная другая модель для испытания на выдерживаемое напряжение на длинном кабеле из сшитого полиэтилена
| модель | Номинальное напряжение | Номинальный выходной ток | Номинальная выходная мощность | заявка (Начиная с 20 Гц) |
| СНХ-2600KVA / 130KV | 130KV | 10A, 20A | 1300KVA | Для кабеля U 0 = 64 кВ и ниже |
| СНХ-3000 кВА / 150 | 150кВ | 10А, 20А | 3000 кВА | Для кабеля U 0 = 87 кВ и ниже |
| СНХ-10000KVA / 250 кВ | 250 кВ | 20А, 40А | 10000KVA | Для кабеля U 0 = 127 кВ и ниже |
| СНХ-20000KVA / 250 кВ | 250 кВ | 20А, 80А | 20000KVA | Для кабеля U 0 = 127 кВ и ниже |
| СНХ-21000KVA / 350KV | 350KV | 20А, 60А | 21000KVA | Для кабеля U 0 = 230 кВ и ниже |
| СНХ-42000KVA / 350KV | 350KV | 20А, 80А | 42000KVA | Для кабеля U 0 = 230 кВ и ниже |
| Особые требования могут быть сделаны на заказ | ||||
Примечание: испытательное напряжение кабеля из сшитого полиэтилена составляет 1,7U 0
5 Опциональный кабель модели f или HV или EHV и тестирование Гипотесты переменного тока на месте ГИС
| Модель | Номинальное напряжение | Номинальный выходной ток | Номинальная выходная мощность | заявка (Начиная с 20 Гц) |
| СНХ-2600KVA / 130KV, 260KV | 130KV, 260KV | 20A @ 130KV | 2600KVA | Для кабеля U 0 = 64 кВ Для ГИС класса 72.5кВ |
| 10A @ 260KV | Для кабеля U 0 = 127 кВ Для 145 ГВ класса ГИС | |||
| СНХ-9000KVA / 150, 300KV | 150, 300KV | 60A @ 150 | 9000KVA | Для кабеля U 0 = 87 кВ Для ГИС класса 72.5кВ |
| 30A @ 300KV | Для кабеля U 0 = 160 кВ Для ГИС класса 170кВ | |||
| СНХ-10000KVA / 250 кВ, 500кВ | 250 кВ, 500 | 40A @ 250 кВ | 10000KVA | Для кабеля U 0 = 127 кВ Для 145 ГВ класса ГИС |
| 20A @ 500 | Для кабеля U 0 = 290 кВ Для ГИС класса 362KV | |||
| СНХ-20000KVA / 250 кВ, 500кВ | 250 кВ, 500 | 80A @ 250 кВ | 20000KVA | Для кабеля U 0 = 127 кВ Для 145 ГВ класса ГИС |
| 40A @ 500 | Для кабеля U 0 = 290 кВ Для ГИС класса 362KV | |||
| СНХ-21000KVA / 350KV, 700KV | 350KV, 700KV | 60A @ 350KV | 21000KVA | Для кабеля U 0 = 190 кВ Для ГИС класса 170кВ |
| 30A @ 700KV | Для кабеля U 0 = 290 кВ Для ГИС класса 550KV | |||
| Особые требования могут быть сделаны на заказ | ||||
VIII. Таблица стандартных испытаний на месте из МЭК 60840: 2011 и МЭК 62067: 2011 для кабеля из сшитого полиэтилена
IX. Стандартная таблица испытаний изоляции на месте из IEC 62271-203: 2011 для HV GIS
