Портативный цифровой пиковый вольтметр из стекловолокна высоковольтный разрядный стержень

Стекловолоконный высоковольтный разрядный стержень, разрядный стержень постоянного тока, высоковольтный тест

I. Введение продукта

Разрядный стержень постоянного тока серии FKDS - это использование новой обработки изоляционных материалов. Имеет удлиненные, усадочные характеристики. Модель портативного телескопического стержня проста в использовании при испытаниях высоким напряжением на открытом воздухе, особенно при испытаниях напряжением постоянного тока, для проверки накопления заряда, для разряда, для обеспечения личной безопасности при использовании разряда в разрядном стержне, для обеспечения того, что необходимо для каждого испытания личная безопасность оружия. Переносная телескопическая штанга удобна в переноске, удобна, гибка, обладает небольшими габаритами, легким весом, безопасна и надежна, является безопасным инструментом при нехватке персонала высокого напряжения.

II. Дополнительный класс

• ФКДС-10кВ: диапазон напряжения разряда 0-50 кВ
• ФКДС-35КВ: диапазон напряжения разряда 0-100 кВ
• ФКДС-110КВ: диапазон напряжения разряда 0-200 кВ
• ФКДС-220 кВ: диапазон напряжения разряда 0-500 кВ

III. Используя способ (например FKDS-10KV)

1. Вытащите телескопическую часть переносной телескопической штанги

2. подготовленная вилка заземляющего провода вставляется в гнездо головного конца разрядного стержня, а другой конец заземляющего провода соединяется с землей, и заземление надежно

3. разрядка должна быть завершена после испытания, ручка усилителя блока управления генератором постоянного тока обратно в ноль, в это время может наблюдать блок управления падение напряжения вольтметра до 15 кВ ~ 20 кВ или около того, может разрядить

4. Разряд должен быть первым, чтобы использовать металлический заостренный передний стержень, медленно переходите к отсоединенным образцам для проверки электропитания. В это время разгрузочный стержень выпускает электричество после разрядного сопротивления разряда. Затем разгрузочный стержень на крючке, чтобы зацепить образец, второе электричество.

Внутривенно Внимание

1. Разряд конденсатора образца, должен быть в после испытания, отключите питание после испытания, вы должны подождать некоторое время, заряд на цилиндре и время образца самостоятельно на саморазряд. Это можно наблюдать на блоке управления напряжением измерителя напряжения при постепенном снижении при падении напряжения, когда измеритель напряжения понижается до более низкого напряжения, обычно в 5 кВ ~ 15 кВ, при наличии доступного разрядного стержня для постепенного перемещения к образцу поблизости. Сначала через свободный разряд воздушного зазора, затем вы можете услышать шипящий звук, когда нет звука, с наконечником, чтобы коснуться испытания разрядного стержня, наконец, проверить прямой заземляющий разряд.

2. Величина накопленного заряда 2. образцов большой емкости пропорциональна размеру конденсатора образца и приложенному напряжению и пропорциональна времени.

3. после нескольких километров выше испытания высоковольтным кабелем время разряда, как правило, очень большое, и его необходимо многократно разряжать. Сопротивление емкости велико, необходимо заказать большую емкость разрядного стержня

4. Категорически запрещается без открытой испытательной силы разряжать образец с помощью разрядного стержня.

5. Категорически запрещается использование ножной и тяжелой экструзионной штанги, изгиб, ломка штанги строго запрещена.

6. Запретить влажность нагнетательного стержня, повлиять на прочность изоляции, должны быть размещены в сухом месте

V. Полный набор продуктов

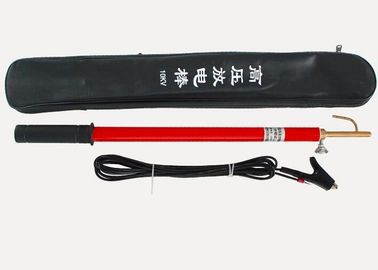

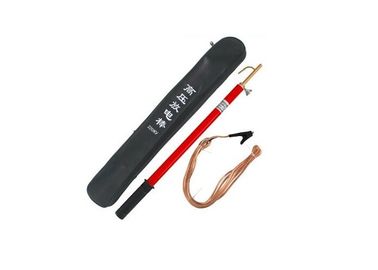

1. Переносная телескопическая штанга 1

2. заземляющий провод

3. инструкция по применению 1

4. Сертификат квалификации продукта 1
