1. Введение продукта:

Из-за производственных или монтажных дефектов разряд происходит в изолированной части конца (соединения) кабеля под напряжением, пока не произойдет повреждение из-за повреждения изоляции, и даже может произойти пожар или взрыв при неопределенных дефектах. Поэтому, как найти скрытые проблемы до аварии, является ключом к решению проблемы, которая делает обнаружение разряда необходимым для кабеля под напряжением.

Модель PPD8209A является своего рода высокочастотным прибором для контроля частичных разрядов, который использует высокочастотные методы измерения тока и ультразвука для проверки частичного разряда и обнаружения на кабеле и трансформаторе постоянного тока среднего / высокого напряжения через HFCT (высокочастотный трансформатор тока) или ультразвуковой преобразователь. , Он имеет небольшой объем, отличную производительность и простоту эксплуатации.

Тестер частичного разряда использует современные электронные и компьютерно-интегрированные технологии для реализации усиления сигнала (аналогового, электронного, цифрового), фильтрации, сбора данных, обработки данных, графического отображения, автоматической генерации отчета об испытаниях, что завершает измерение и анализ частичного разряда.

2. Справочный стандарт

GB 7354 Измерение частичного разряда

DLT 417 Руководство по локальному измерению частичного разряда электрооборудования

GBT 16927.1 Технология испытаний высоким напряжением. Часть 1. Общие требования к испытаниям

GBT 16927.2 Методы испытаний высоким напряжением. Часть 2. Измерительная система

RU T 16927.3 Методы испытаний высоким напряжением. Часть 3. Определение и требования полевых испытаний

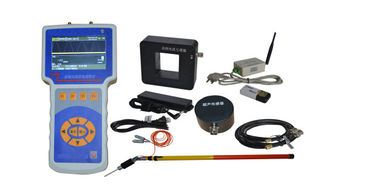

3. Основные компоненты:

4. Принцип обнаружения и метод:

4.1 Принцип измерения высокочастотного датчика тока

Высокочастотный датчик тока в основном используется для обнаружения частичных разрядов высоковольтного электрооборудования и использует принцип импульсного тока. Поскольку большая часть высоковольтного электрооборудования имеет распределенную емкость на стороне высокого и низкого напряжения или заземленной части, когда происходит разряд в области с высокой напряженностью электрического поля, сигнал разряда соединяется с заземляющей частью и поступает в землю через линию заземления. Датчик HFCT закреплен на линии заземления и обнаруживает сигнал импульсного тока, генерируемый PD, получая, таким образом, информацию о частичном разряде устройства во время теста. Он в основном используется для обнаружения сигналов частичного разряда оборудования среднего и высокого напряжения, такого как кабели, трансформаторы, реакторы, ГИС, распределительные устройства.

4.1.1 Высокочастотное обнаружение тока для кабеля XLPE

Из-за производственных или монтажных дефектов в изолированной части концевого соединения кабеля происходит разрядка, пока не произойдет повреждение из-за повреждения изоляции, и даже может произойти пожар или взрыв. Поэтому, как найти скрытые проблемы до аварии, является ключом к решению проблемы, которая делает необходимым обнаружение заряда.

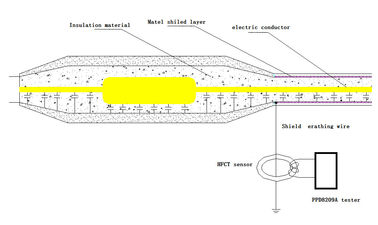

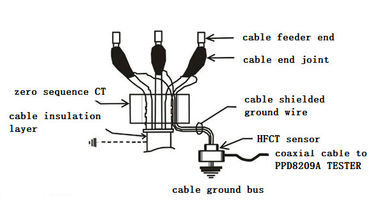

В высоковольтных кабелях провода и металлическая оболочка экрана разделены изолирующим материалом для формирования распределенной емкости, которая составляет около нескольких сотен пФ, образуя путь для высокочастотных сигналов. Следовательно, высокочастотный сигнал частичного разряда передается распределенной емкостью на заземляющий провод. Когда происходит внутренний разряд, генерируется высокочастотный импульсный ток, и высокочастотный импульсный ток протекает через распределенную емкость между сердечником и металлической оболочкой от сердечника с высоким потенциалом до металлического экрана низкого уровня. На муфте и введите заземление через промежуточный разъем кабеля или провод заземления на клемме. Следовательно, датчик высокочастотного трансформатора тока подключается к заземляющему проводу на промежуточном соединении или клемме для подачи тока частичной разрядки высокочастотного импульса в датчик и проходит через испытательный кабель между датчиком и патрульным прибором. Контрольный тестер PPD8209A выполняет сбор и анализ сигналов.

Показатель индикации для кабеля под напряжением или кабеля под напряжением следующий:

4.2. Ультразвуковой (США) принцип измерения

Когда внутри силового оборудования генерируется сигнал частичного разряда, генерируются вибрация и звук удара. Ультразвуковые методы измеряют сигналы частичного разряда, устанавливая ультразвуковой датчик на внешней стенке камеры устройства. Способ отличается тем, что датчик не связан с электрической цепью географического оборудования и не подвергается воздействию электрического прибора, но чувствителен к шуму окружающей среды или механической вибрации внешнего оборудования при использовании в полевых условиях. Поскольку ультразвуковой сигнал имеет большое затухание в обычно используемых изоляционных материалах силового оборудования, диапазон обнаружения способа ультразвукового обнаружения ограничен, но имеет преимущество высокой точности позиционирования ПД.

4.2.2 Ультразвуковой детектор PD для кабеля под напряжением

Для высоковольтных кабелей высокого напряжения во многих случаях из-за низкого качества самого кабеля или кабельных аксессуаров, внешних воздействий и механических повреждений, коррозии и влаги, проблем с качеством конструкции кабельного соединения, старения аксессуаров и других причин кабельное соединение склонны к частичной разрядке. Поэтому необходимо выполнить обнаружение частичного разряда на высоковольтных кабелях.

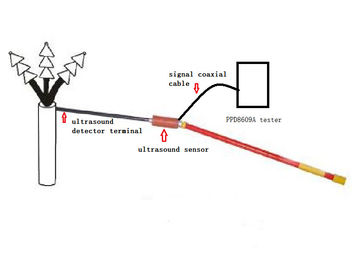

Тестер PPD8609A - это устройство для обнаружения разряда в высоковольтном кабеле или кабельном соединении. Детектор тестера имеет акусто-электрический трехмерный датчик пространственного позиционирования и может определять трехмерное пространственное положение и силу разряда. точки разряда при условии отсутствия контакта с тестируемым кабелем. Следовательно, состояние изоляции измеренной точки кабеля будет оценено, и возникновение аварии заранее предотвращено. Этот метод обнаружения обычно может применяться для оперативного обнаружения и определения местоположения частичного разряда концов кабеля и распределительных коробок.
