Испытание выдерживаемого напряжения при частичном разряде 380V 35KV PT / CT

Тестер выдерживаемого напряжения с индуктивным напряжением, тестирование выдерживаемого напряжения с нагрузкой 35 кВ PT / CT

I. Описание продукта

Испытание индуктивного напряжения трансформатора и взаимного индуктора является важным испытанием для обеспечения качества продукции в соответствии с национальным стандартом. Испытание на выдерживаемое напряжение в продольной изоляции между витками, слоями, секциями и фазами обмоток трансформатора является важным элементом в испытании изоляции трансформатора. При испытании на продольную изоляцию необходимо подать испытательное напряжение через многочастотное устройство электропитания, чтобы выдержать напряжение. тестовое задание.

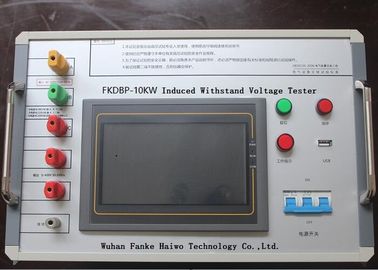

Тестер FKDBP-10KW применяется для испытаний на выдерживаемое напряжение при КТ / ПТ ниже 35 кВ, его частота испытаний составляет 50 Гц, 100 Гц, 150 Гц, 200 Гц (опционально), а выходное напряжение составляет 0 ~ 500 В или 0-800 В.

II. Технические особенности

• Внутренняя часть ядра устройства использует регулятор преобразования частоты. Предварительная настройка параметров, настройка защиты, выбор частоты, управление регулированием напряжения и т. Д. - все они используют технологию цифрового управления. Хранение данных может быть до 3200 комплектов.
• Сенсорный, термопринтер.
• Можно предварительно установить тестовую частоту (опционально) 50 Гц, 100 Гц, 150 Гц и 200 Гц, а напряжение (1 В, 2 В, 5 В, 10 В) можно отрегулировать для получения выходного многочастотного тестового напряжения устройства.
• Цепь внешнего LC-фильтра гарантирует, что частота искажений формы сигнала находится в пределах диапазона индексов. Индуктивность внешней компенсации с отводом используется для компенсации емкостного тока тестируемого оборудования и улучшения нагрузочной способности устройства.
• Отказ от традиционного трехфазного принципа генерации трехчастотного генератора с пятью столбцами не только дает в три раза большую частоту, но также может давать в 1, 2, 3, 4 раза больше частоты выходного испытательного напряжения.

III.Технический индекс:
