I. Описание продуктов и применение

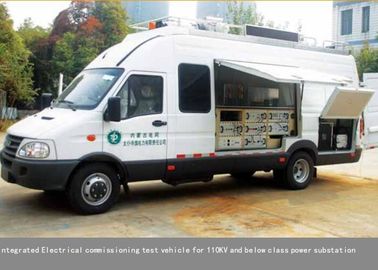

Электрические комплексные испытательные транспортные средства серии FKSTM встроенные в автомобиль централизованные электрические контрольные приборы, единый контроль которых будет осуществляться с помощью компьютера и программного обеспечения; каждый инструмент централизованного контроля также может использоваться независимо.
Электрическое комплексное испытательное транспортное средство с различной конфигурацией может завершать различные перед вводом в эксплуатацию или вводом в эксплуатацию испытательные образцы для электрооборудования подстанции 220 кВ и ниже. Кузов автомобиля (Iveco или Transit) принимается за перевозчика, зарегистрированного в «National Engineering»
Справочник транспортных средств »со специальным объявлением о лицензировании автомобилей, утвержденным Министерством промышленности и информации; они могут быть лицензированы в отделе автотранспорта.

II. Выполнены тестовые задания Интегрированной испытательной машины

Тестовые элементы 1.Power трансформатора

• Сопротивление изоляции
• Сопротивление постоянному току,
• диэлектрические потери и конденсатор,
• соотношение, полярность и транши;
• характеристика постукивания груза;
• Выдерживать переменное напряжение ；

Тестовые элементы переключателя 2.Высокий

• сопротивление изоляции,
• характеристики машины,
• Испытание контактного сопротивления
• Выдерживать переменное напряжение;

• Сопротивление изоляции,
• сопротивление обмотки постоянного тока,
• Выдерживать переменное напряжение,
• диэлектрические потери и конденсатор;
• коэффициент и вольт-амперная характеристика ；

• Сопротивление изоляции;
• диэлектрические потери и конденсатор ；

• Сопротивление изоляции,
• Выдерживаемое напряжение постоянного тока,
• обнаружение счетчика разряда ；

• Сопротивление изоляции,
• Выдерживать переменное напряжение

7. Испытание изоляционного масла

• Трансформаторное масло выдерживает

• Тест реле защиты,
• Проверка фазы цепи

III. Состав системы

Испытательный автомобиль оснащен следующими системными блоками: шкафная система, сейсмостойкая система, электрическая испытательная система,
система внешнего контроля, домофон, система освещения, система защитной защиты, автономная система источника питания, система меток, система внешнего вида.

Внутривенно Технические особенности

• Интегрируйте руководство по программе тестирования, управление процессом тестирования, анализ результатов тестирования, автоматическое создание и печать отчета о тестировании, запрос данных и управление информацией в целом. Комплексное тестирование с несколькими проектами, централизованное управление компьютером, которое обладает преимуществами: совершенная функция тестирования, высокая точность тестирования, быстрая скорость тестирования, интеллектуальный процесс тестирования, простота в эксплуатации, а также отличный помощник и система безопасности.

• Тип транспортного средства: среднего размера Iveco или Transit
• Размер: 6980 × 2120 × 3050 или 5980 × 2120 × 2940 мм
• Полная загрузка: 3-6 человек
• Колесная база: 3310мм
• Лицензирование транспортных средств: с объявлением о лицензировании и может быть лицензировано в местном DMV.

• Для обеспечения общего внешнего вида унифицированного изображения используется та же унифицированная панель, вставная коробка и модульная конструкция.
• Может использоваться независимо или под контролем IPC.
• Централизованное тестовое программное обеспечение использует интерфейс управления виртуальным прибором с английским меню. Каждый централизованный прибор имеет свой индивидуальный выключатель питания, взаимную блокировку, функцию шифрования, индикацию питания, защиту от утечки на землю.
• Централизованный контрольный прибор закреплен на стойках со специальной системой смягчения ударов, что делает его намного более безопасным и стабильным
• Упорный конструкции камеры для стоек и фиксируется на транспортном средстве, удобно использовать автономно
• Удобно для подключения к тестовой линии, линии электропередачи и линии связи все подключены к задней панели непосредственно к тестеру.
• Уметь тестировать хранилище данных, распечатывать отчеты в режиме онлайн и управлять ими.
• Множественные экраны, карантинные меры, перенапряжения, перегрузки по току и меры по откату, хорошие характеристики защиты от помех, безопасны в использовании.

• Централизованные контрольно-измерительные приборы и навесное оборудование, нецентрализованные контрольно-измерительные приборы и навесное оборудование, а также вспомогательные инструменты для испытаний хранятся в хранилище с установленной внешней конструкцией.

• Блок кондиционирования воздуха: использование включенного кондиционера во время движения; кондиционеры потолочного типа, используемые в парке для испытаний.
• Блок подсветки: интегрированная установка фары и видикона, может быть уменьшена, повернуть на 360 градусов.

• оснащен громкоговорителем, тремя домофонами, удобными для общения.

• Камера видеонаблюдения высокой четкости может контролироваться конструкцией, устанавливаемой на крыше, видео в полевых условиях может отображаться системой наблюдения, установленной в транспортном средстве.

• Генератор бензинового двигателя Yamaha мощностью 5 кВт фиксируется в транспортном средстве, блок питания и кабель контролируются и принимаются автоматически.

• Установленный на транспортном средстве ЖК-дисплей оборудован системой оповещения о безопасности. Полностью оборудован системой идентификации и внешнего вида, GPS, электронным ограждением инфракрасного излучения.

Внутривенно Технические данные и объем поставки

• Размер Iveco или Transit (Д * Ш * В): 6980 * 2120 * 3050 мм или 5980 * 2120 * 2940 мм Один
• Ремонт кузова транспортного средства. Зона вождения, рабочая зона главного управления, зона испытаний. Один.
• Генератор Yamaha EF6600 мощностью 5 кВт, резервный источник питания One
• Корневая система освещения One
• Автомобильная усиленная сигнализация: одна
• Центральная система кондиционирования с перегревом: вентиляция отопления и охлаждения в автомобиле
• Катушка для намотки кабеля (двухпроводная катушка): Автоматическое управление внешней линией электропитания Один

2. Связь, интеллектуальное устройство и программное обеспечение

• Специальный бортовой компьютер: 15 "ноутбук 1set
• Жидкокристаллический дисплей: 15 "1set
• ЖК-монитор видеонаблюдения: 15 "1set
• Марка лазерного принтера: HP 1set
• Автомобильная система питания FKSTM 1set
• GPS-система стационарного определения местоположения FKSTM 1set
• Прибор для связи с прибором FKSTM 1set
• Видеонаблюдение и держатель FKSTM 1set
