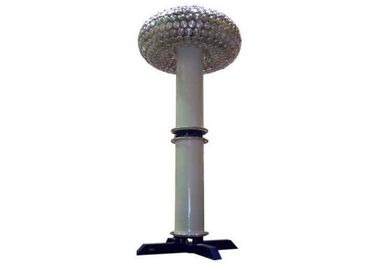

Компенсационный конденсатор высокого напряжения для измерительного оборудования переменного тока

Емкостный Компенсационный Конденсатор Для Испытания Высокого Напряжения AC

Введение

Соединительный конденсатор серии OWF в основном предназначен для испытаний высоким напряжением и измерения частичного разряда в области энергетики. Он также может служить частью измерения разряда или симуляции нагрузки переменного тока в цепи проверки высокого напряжения переменного тока. Он соответствует производственному стандарту JB / T8169-1999 «Конденсаторы частичного напряжения переменного тока и конденсаторы связи переменного тока».

II..Application

• Испытательный образец сигнала связи PD при испытании высоковольтным напряжением
• Моделирующая нагрузка высокого напряжения для резонансных испытательных систем и высоковольтных испытательных систем без частичного разряда

III..Основные технические данные

• Модель с минимальным напряжением: 50 кВ
• Модель максимального напряжения: 500 кВ
• Модель с минимальной номинальной емкостью: 100 пФ
• Модель с максимальной номинальной емкостью: 0,050 мкФ
• Минимальный рабочий цикл: 60 минут или с учетом
• Уровень перенапряжения: 1,1 раза номинальное напряжение
• Температура окружающей среды: -40 ~ + 45 ℃;
• Высота над уровнем моря: ≤1000 м (выше 1000 м, если не указано иное)
• Отклонение емкости: ≤ ± 5%
• Диэлектрические потери: ≤ 0,2%
• Уровень PD: Un до ≤ 5pC
• Коэффициент емкости емкости: 5 × 10-4 / K
• Конструкция: чистая емкость, мало изоляционного масла внутри, эпоксидная оболочка
• Особые требования согласованы.

Внутривенно Типичная модель как следующая
