Сверхлегкое высоковольтное испытательное оборудование Ac, портативный комплект испытания Hipot для короткого кабеля

Ультралегкий трансформатор для испытания частоты, Набор для испытания на выдерживаемое напряжение переменного тока, Портативный тип

I. Описание продукта

Преобразователь частоты сверхлегкой мощности серии CQSB в основном используется для испытаний на выдерживаемое напряжение переменного или постоянного тока для высоковольтного электрооборудования, электрических компонентов, изоляционных материалов электроэнергетической системы, промышленных и горнодобывающих предприятий, транспорта, научно-исследовательских подразделений, особенно для передачи в полевых условиях , капитальный ремонт и профилактические полевые испытания малых и средних
силовое электрооборудование. он работает на частоте 50/60 Гц. Усилитель HV может использовать изоляцию SF6, масляную изоляцию или изоляцию из эпоксидной смолы.

II. Приложения:

• Частота переменного или постоянного напряжения выдерживает заводские испытания для высоковольтного электрооборудования, компонентов, изоляционных материалов
• Полевая передача, капитальный ремонт и профилактические полевые испытания для оборудования средней и малой мощности.
• Испытание на переменное напряжение для короткого кабеля
• Частота напряжения напряжения выдерживает источник изолирующего инструмента и изолирующего чехла (перчатки)
• Тест переменного тока для распределительных устройств, трансформаторов, двигателей и т. Д .; широко используется для электрических испытаний на различных заводах и в институтах.

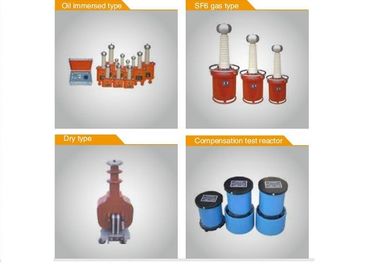

III. Типы HV бустер

• Масляный испытательный трансформатор
• SF6 надувной испытательный трансформатор
• Испытательный трансформатор сухого типа
• Опциональный сухой реактор типа FKDK с компенсацией тока или напряжения

Внутривенно Универсальные функции управления

1. Элегазовая изоляция на усилителе ВН
2. Микропроцессорное управление
3. Цифровой дисплей
4. Высокая точность
5. Высокое разрешение;
6. Авто Сроки
7. Полностью защита
8. Тревога
9. Авто Сроки

V. Основные компоненты одного набора

• Шкаф управления регулированием напряжения,
• Испытательный трансформатор

VI. Дополнительные аксессуары:

• Компенсатор индуктивности,
• Делитель напряжения (для точного измерения выходного напряжения)
• Кремниевый выпрямительный блок (для изменения напряжения переменного тока в постоянное),
• Защитное сопротивление (для защиты от короткого замыкания или утечки),
• Разгрузочный стержень (для сорбции остаточного напряжения разряда),
• Зазор защитной сферы (для защиты от разряда в испытательной цепи при повышении напряжения),
• Микроамперметр и др. (Для точного измерения тока утечки при повышении напряжения постоянного тока)

VII. Технические характеристики:

1. Вывод: сделано по заказу, синусоида,
2. Вместимость: сделано под заказ
3. Сроки: 0-999S
4. Точность измерения напряжения: ≤1,5% (FS) +3 укуса
5. Точность измерения валюты: ≤1.5% (FS) +3 укуса
6. Продолжительность: 5 минут при номинальной мощности
7. Входное напряжение: 220В ± 10% 50/60 Гц ± 1
8. Температура окружающей среды: －8 ℃ ～ 50 ℃
9. RH: 85%, без росы
10. Уровень моря выше: 1000 метров или ниже
