Однофазный AC Hipot испытательное оборудование Частота питания Интеллектуальный блок управления

Системы трансформаторов испытания выдерживаемого напряжения переменного тока, частота интеллектуального блока управления

I. Описание продукта:

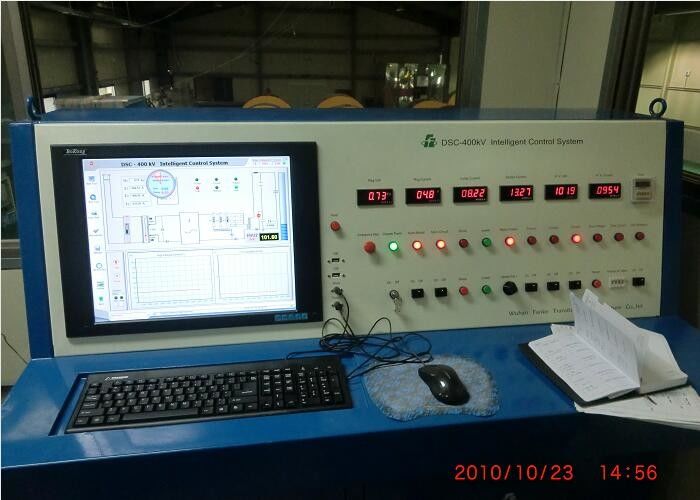

Интеллектуальные блоки контроля частоты серии DSC, выполняемые IPC с ПЛК-управлением, устанавливают работу, управление, мониторинг и защиту в одной из интеллектуальных систем управления.

Аппарат не только контролирует параметры тестирования тестовых объектов, но и контролирует состояние самостоятельно. Когда есть предположение о возможной неисправности, система немедленно защищается для усиления безопасности теста. Передача сигнала в системе осуществляется по оптоволоконному кабелю вместо оригинального кабеля, что обеспечивает изоляцию между основной частью и контрольной частью; особенно электрическая изоляция между главным компьютером и оператором для обеспечения безопасности как для оператора, так и для тестовой системы.

II. Применение и использование

• Блок измерения и контроля цепи проверки выдерживаемого напряжения силового трансформатора переменного тока.
• Замените старую традиционную консоль, чтобы повысить эффективность теста высокого напряжения и улучшить контроль и защиту во время тестирования на переменное напряжение.

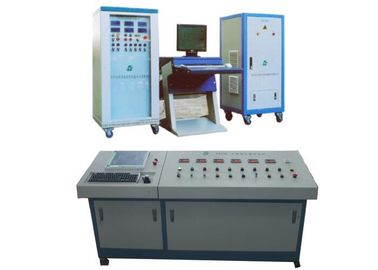

III. Основные компоненты блока:

• Интеллектуальная консоль управления резонансом
• Шкаф электрического регулятора напряжения
• Компьютер PLC (встроенный или внешний макет, опционально)
• Группа соединительных кабелей
• Внешние сигнальные огни

Внутривенно Основные функции:

1. Perfect манипулятивная функция:

• Интеллектуальные функции автоматического управления
• Функции отслеживания напряжения во время испытания на выдерживаемое напряжение
• Функция контроля скорости движения
• Автовыбор для компенсации функции добавления реактора
• Функция ручного вмешательства

2. Самоконтроль для реального состояния и функции дисплея:

• Реальный мониторинг, отображение и сохранение данных измерений для каждой точки
• Реальный мониторинг и отображение состояния каждого компонента системы
• Функция программирования открытых тестовых процедур
• Запишите и сохраните мгновенные данные и тестовую кривую в случае неисправности.
• Тестовая кривая реального отображения u → t и u / i → t

3. Защитная функция

• Волоконно-оптическая изоляция
• Защита от перевертывания
• Защита от перенапряжения
• Отбор проб высокого напряжения
• Защита от ошибок связи
• ВН ограничивающая защита
• Защита от экстренного торможения
