Комплект тестера неисправности кабеля изрезанного корпуса, подземная трассировка кабеля

Подземный тестер трассировки идентификатора кабеля, Комплект для проверки неисправности кабеля, Тестер трассировки кабеля

I. Применение:

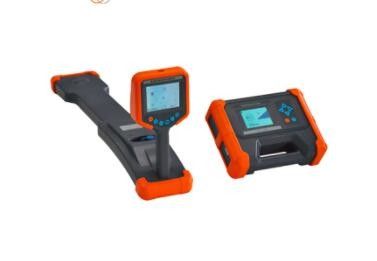

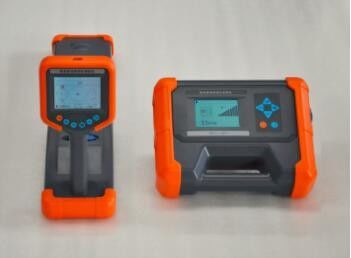

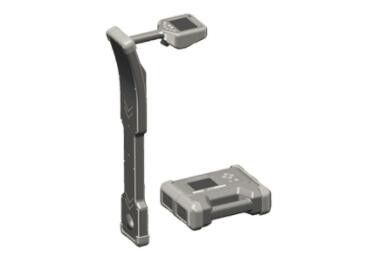

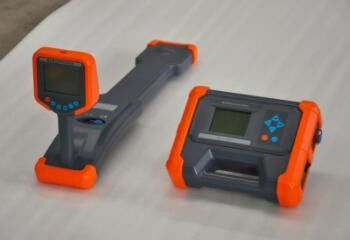

Тестер трассировки кабеля CTT1000 - это высокопроизводительная система обнаружения подземных металлических трубопроводов, состоящая из передатчиков и приемников сигналов. Он может использоваться для обнаружения пути, обследования трубопровода и измерения глубины металлических трубопроводов и подземных кабелей. Он может выполнять уникальную идентификацию с помощью различных выбранных принадлежностей, а также повреждение изоляции труб и поиск некоторых типов повреждений кабеля.

II. Особенность

1. Дисплей компаса: интуитивно отображает местоположение трубопровода и направления влево и вправо.

2. Отслеживание истинных и ложных подсказок: измерение текущего направления, отслеживание правильных подсказок об ошибках, устранение помех в линии (некоторые частоты).

3. Измерения глубины и тока позволяют отображать историческую кривую уровня сигнала.

4. Полностью цифровая высокоточная обработка сэмплирования: стабильная и надежная, сверхвысокая чувствительность, сильные противоинтерференционные способности, могут полностью подавлять частоту мощности и гармонические помехи от соседних проложенных кабелей и трубопроводов.

5. Обнаружение рабочего кабеля: высокопроизводительные зажимы передачи, максимальное соединение выходного сигнала с рабочим кабелем.

6. Идентификация кабеля / трубопровода: гибкие зажимы (опция) просты в использовании и четко дают результаты идентификации; стетоскопы (опционально) можно использовать, когда неудобно использовать зажимы.

7. Обнаружение замыкания на землю: усилитель высокого напряжения (опция) повышает максимальное выходное напряжение до 1000 В, использует А-образную раму (опция) для определения точек повреждения изоляции заземления трубопровода, нет необходимости устанавливать ноль. Стрелка указывает направление точки сбоя.

8. Несколько частот обнаружения: активное обнаружение и пассивное обнаружение.

9. Разнообразие выходного сигнала передатчика: выход прямого подключения, выход зажимного соединения, индукция излучения.

10. Высокая выходная мощность передатчика, возможность регулировки нескольких выходов, автоматическое согласование импеданса и защита.

11. Встроенный литий-ионный аккумулятор большой емкости,

12. Прочный корпус, легкий и портативный.

III. Технический параметр

передатчик

1. Режимы выхода: выход прямого подключения, индукция излучения, выход зажимной муфты (опция), поиск неисправности усилителя высокого напряжения (опция).

2. Выходная частота: 640 Гц (составная частота), 1280 Гц (составная частота), 10 кГц, 33 кГц, 82 кГц, 197 кГц.

3. Выходная мощность: макс. 10 Вт, 10 регулируемых передач, автоматическое согласование импеданса.

4. Выходное напряжение прямого подключения: максимум 150 В пост.

5. Защита от перегрузки и короткого замыкания.

6. Человеко-машинный интерфейс: матричный ЖК-дисплей с разрешением 320 x240 точек.

7. Встроенная батарея: 4-секционная 18650 литий-ионная батарея, номинальная 7,4 В, 6,8 Ач.

Получатель

1. Режим ввода: встроенная приемная катушка, гибкие зажимные ТТ (опция), стетоскоп (опция), устройство обнаружения неисправности типа А (опция).

2. Частота приема: Активная частота обнаружения для труб: 640 Гц, 1280 Гц, 10 кГц, 33 кГц, 82 кГц, 197 кГц; Частота пассивного обнаружения промышленной частоты: 50 Гц / 60 Гц и 250 Гц / 300 Гц (настраивается пользователем). Частота пассивного обнаружения РЧ: центральная частота составляет 10 кГц, 33 кГц, 82 кГц соответственно.

3. Режим обнаружения труб: метод широких пиков, метод узких пиков, метод звуковой долины.

4. Режим идентификации кабеля: гибкие зажимные трансформаторы тока (опция), автоматическая идентификация и измерение тока, стетоскоп (опция), идентификация.

5. ЖК-дисплей 320 * 240, показывает амплитуду сигнала, направление влево / вправо, индикацию правильного / ложного сигнала, историческую кривую уровня сигнала, глубины, тока и результата.

6. Встроенная батарея, 2-секционная 18650 литий-ионная батарея, номинальная 7,4 В, 3,4 Ач.

другие

1. Размер: передатчик 280 * 220 * 90 мм. Приемник 680 * 277 * 120мм.

2. Вес: передатчик 2,3 кг. Приемник 2,0 кг.

3. Зарядное устройство: вход AC100-240V, 50/60 Гц, выход DC 8.4V, 2A / 3A.

4. Рабочие условия: температура -10-40 ℃, влажность 5-90%, высота над уровнем моря <4500м.

Внутривенно Стандартные аксессуары

V. Дополнительные аксессуары (укажите при заказе)
