Профессиональное оборудование для испытаний высоковольтного кабеля / идентификатор кабеля высокого напряжения

Тестер идентификации кабеля под напряжением, идентификатор кабеля, идентификация последовательности фаз кабеля высокого напряжения

I. введение продукта

Тестер идентификации кабеля под напряжением FKSB-2000 используется для идентификации конкретного кабеля в пучке кабелей во время монтажа, переноса, технического обслуживания и устранения неисправностей кабеля питания. Он обладает характеристиками точного, быстрого, простого управления и широкого диапазона применения. , Это незаменимый инструмент для испытаний при прокладке и обслуживании кабелей.

II. Принцип продукта

Прибор состоит из передатчика идентификации кабеля, приемника идентификации кабеля, передающего и принимающего измерителей и линии подключения выходного сигнала. Имеет мощный импульсный выходной ток; на месте приема сигнала функции четкие, легкие и гибкие, высокая чувствительность, могут эффективно подавлять помехи частоты мощности на месте; точное и быстрое суждение; надежная схема защиты, не боится короткого замыкания на выходе; большая губка ф150 подходит для различных сечений силового кабеля; Внутренний силовой изолирующий трансформатор, оператор не имеет электрического прямого контакта с сетью. Отличная гарантия личной безопасности. Когда кабель идентифицирован, нет необходимости отсоединять два конца кабеля от распределительного оборудования. Кабель может быть идентифицирован в режиме онлайн, пока он находится под напряжением, что повышает эффективность идентификации и значительно снижает прямые и косвенные эффекты, вызванные перебоями в электроснабжении. Экономическая потеря.

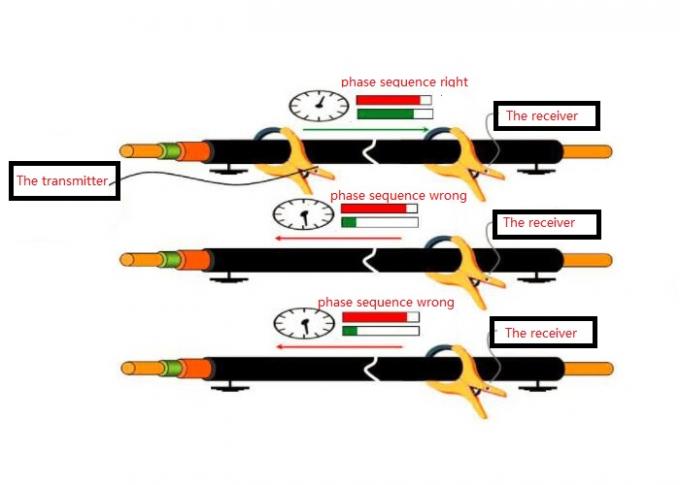

В передатчике и приемнике прибора для кабельной идентификации FKSB-2000 используется технология однокристального кодирования и декодирования и технология PSK, широко используемая в области связи. Фазокодированный сигнал со средним значением 0 передается на передающем измерителе, и однокристальный приемник в приемнике фильтрует полученный сигнал с помощью аппаратного и программного обеспечения, а затем выполняет идентификацию фазы. Направьте стрелку, которая испускает суппорт и приемный суппорт, на конец кабеля. Когда суппорт приемника зажимает кабель, амперметр приемника смещается вправо со звуковой и визуальной индикацией. При зажиме других кабелей амперметр смещается влево, а текущее направление противоположно текущему направлению идентифицированного кабеля, и звуковая и световая индикация отсутствуют. Это воплощает способность * идентифицированного целевого кабеля. Легко сделать четкую идентификацию идентифицированного кабеля от нескольких кабелей. Кроме того, поскольку интенсивность тока сигнала на идентифицированном кабеле одинакова, приемные штангенциркули получают одинаковый уровень электромагнитного сигнала вдоль кабеля, и идентифицированный кабель не ограничен длиной идентифицированного кабеля.

III. Характеристики

1. Объедините идентификацию зарядки и функцию неэлектрической идентификации в одну. Он подходит не только для идентификации и оценки отключающего кабеля, но также подходит для идентификации и оценки кабеля с точкой. Операция чрезвычайно проста и удобна в использовании.

2. Идентификатор кабеля отличается от обычного идентификатора. Он использует новые коммуникационные технологии Zui. Передатчик использует однокристальную технологию для кодирования и питания передаваемого сигнала и связывает сигнал с кабелем. Приемник в приемнике получает сигнал. Фазо-кодированное декодирование сигнала и идентификация фазы. Целевой кабель определяется по большой пачке кабелей на основе * характеристики фазовых характеристик сигнала на целевом кабеле. Следовательно, рабочие характеристики надежны, и сверхдлинный кабель также может быть точно различен. Это легкий, компактный, компактный и портативный инструмент. Подходит для всех типов высоковольтных и низковольтных силовых кабелей.

Внутривенно Состав и функция

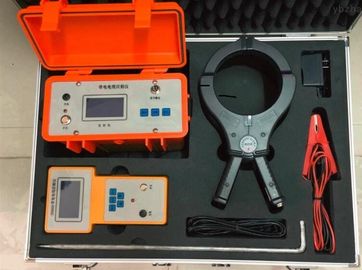

Идентификатор в основном состоит из следующих шести частей.
1. Передатчик сигнала: высокочастотный электромагнитный сигнал, который выдает определенное количество энергии, подается на предварительно идентифицированный кабель отключения или под напряжением и вырабатывает постоянный ток на кабеле.

2. Приемник сигнала: сигнал, обнаруженный соединительным зажимом, отображается в виде длины решетки, размера номера и зуммера. Оператор выносит суждение на основании уровня принятого сигнала.

3. Соединительные клещи: используются для передачи и приема электромагнитных сигналов (передающие и приемные клещи используются взаимозаменяемо).

4. Зарядное устройство: используется для зарядки передатчика и приемника сигнала.

5. Непосредственно подключенная сигнальная линия: это красная и черная двойная зажимная линия, которая используется для прямой идентификации подключения кабеля при пропадании питания.

6. Подключение соединительных клещей: для соединения клещей с передатчиком и приемником сигнала.

V. Основные технические характеристики

5.1 Передатчик
1. Выходной сигнал: выходной синусоидальный сигнал переменного тока четырех частот: низкочастотный, промежуточный, высокочастотный и радиочастотный.
2. Выходная мощность: постоянная выходная мощность, низкий, средний и высокий три (максимум не менее 6).
3. Режим вывода: метод прямого подключения, метод подключения.
4. Дисплей импеданса: в пределах 25500 Ом.
5. Загрузка соответствия: автоматическое соответствие.
6. Интерфейс дисплея: большой ЖК-экран китайский, графический дисплей, с подсветкой.
7. Источник питания: Стандартный 1-й аккумулятор 1,2 В, 6 секций, зарядка и разрядка 500 раз.
8. Время ожидания: более 8 часов, подача питания.
9. Перегрев и перегрузка по току: автоматическая защита.
10. Рабочая температура: -20 ° С - 50 ° С
11. Объем: 265 × 125 × 210 мм
12. Вес: 2 кг

5.2 Приемная часть
1. Частота приема: прием синусоидальных сигналов переменного тока пяти различных частот, а именно: низкая частота, промежуточная частота, высокая частота, радиочастота, 50 Гц.
2. Режим приема: сцепные клещи.
3. Интерфейс сигнала: цифровой интерфейс, длина растра и звуковой буфер
4. Интерфейс дисплея: большой ЖК-экран китайский, графический дисплей, с подсветкой.
5. Регулировка усиления: ручная регулировка, динамический диапазон 000 - 100 дБ.
6. Длина обнаружения: при прямом подключении кабеля максимальная длина составляет 15 км. При соединении кабеля первая муфта может измерять 3 км, а муфта бесконечно много раз.
7. Источник питания: стандартная 5-я аккумуляторная батарея 1,2 В, 6 секций, зарядка и разрядка 500 раз.
8. Время ожидания: более 12 часов, подача питания.
9. Перегрев и перегрузка по току: автоматическая защита.
10. Рабочая температура: -20 ° С - 50 ° С.
11. Объем: 126 × 43 × 230 мм
12. Вес: 1,0 кг
