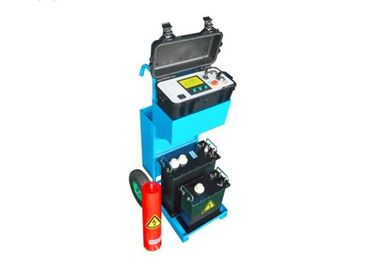

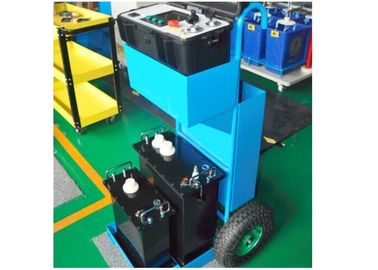

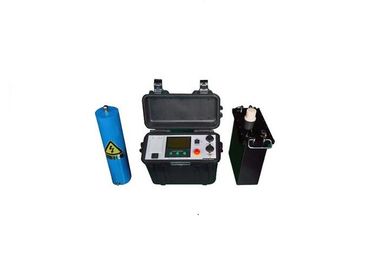

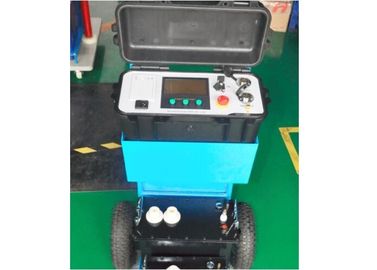

Тестер Hipot AC машины VLF 80KV VLF высоковольтный 0.1Hz 0.05Hz 0.02Hz
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Принцип теста:: | Очень-низкий принцип технологии частоты | Использование: | тест напряжения тока Витхстанд 0.1Хз для 35КВ и под силовым кабелем и генератором МВ |
|---|---|---|---|
| Конструктивная особенность: | 2 ракеты -носителя ХВ, 30КВ/50КВ для одиночная одной | компонент: | Регулятор, ракета -носитель ХВ, нагрузка конденсатора компенсации |
| Испытайте частоту: | 0.1Хз, 0.05Хз, 0.02Хз | Напряжение тока Макс.Тест: | 0~ 80КВ (пик), непрерывно регулируемое |
| Нагруженная область:: | 0.1Хз, ≤0.5μФ; 0.05ХЗ, ≤0.1μФ; 0.02ХЗ ≤2.5μФ | Испытайте точность: | Никакой меньше чем 3% |
| Форма волны выхода: | Хорошая волна синуса, напряжение тока, ≤ 5% искажения формы волны | Ракета -носитель ХВ используя путь: | Определите или последовательно соединение |
| круг обязаностей: | 60минц | ||
| Высокий свет: | высоковольтные приборы hlp vlf,оборудование для испытаний кабеля vlf |
||
Очень низкочастотный испытательный комплект 80KV высоковольтный для кабеля и генератора, испытания AC высокого напряжения
I. Описание продукта VLF Test Technology:
Испытание на выдерживаемое напряжение является важным профилактическим испытанием для электрооборудования. Он разделен на две части: испытание на выдерживаемое напряжение переменного и постоянного тока. Принцип технологии тестирования переменного тока может быть далее разделен на частоту питания, переменную частоту (VF) и тест очень низкой частоты 0,1 Гц (VLF), среди которых последний настоятельно рекомендуется МЭК из-за его замечательных преимуществ при испытательном напряжении 50 кВ.
II. Преимущество Technogy при тестировании на постоянном токе / тестировании частоты питания / тесте VF / тесте VLF
| аспекты | ОКРУГ КОЛУМБИЯ | Частота питания | Переменная частота | 0,1 Гц VLF |
| равноценность | Бедные | Хорошо | Хорошо | Хорошо |
| Повреждение изоляции | сильный | незначительный | незначительный | незначительный |
| Эксплуатационная безопасность | относительно низко | относительно низко | относительно низко | высоко |
| Сложность проводки | сложно | сложно | самый сложный | просто |
| объем | наименьшее | крупнейший | большой | маленький |
Смотри из приведенной выше таблицы, VLF тест является заменой для проверки частоты питания. Подходит для тестирования электрооборудования с большой емкостью.
III. Преимущество продукта и Feaure
- Размер торгового центра и легкий вес . Большой ЖК-экран и встроенный принтер.
- Можно выбрать 0,1 Гц, 0,05 Гц и 0,02 Гц, что обеспечивает широкий диапазон испытаний.
- Я понимаю, что это полностью автоматическое повышение напряжения, понижение напряжения , измерение и защита, а также ручное вмешательство в процесс автоматического повышения напряжения.
- Защита от перенапряжения и перегрузки по току . Время действия не более 20 мс.
- Данные о токе, напряжении, форме волны могут быть напрямую взяты со стороны высокого напряжения, поэтому данные являются реальными и точными.
- В конструкции повышающего напряжения предусмотрен защитный резистор с высоким выходным напряжением, что исключает необходимость подключения дополнительного защитного резистора снаружи.
- Замкнутая цепь отрицательной обратной связи принимается. Нет увеличения производительности во время вывода.
Внутривенно Общие технические данные:
- Пиковое напряжение: 50 кВ
- Частота тестирования: 0,1 Гц, 0,05 Гц и 0,02 Гц (по выбору)
- Предохранитель: 10А
- Максимальная нагрузочная способность: 0,5 мкФ при 0,1 Гц; 1 мкФ при 0,05 Гц ; 2,5 мкФ при 0,02 Гц
- Электропитание: 220В ± 10%, 50 Гц ± 5% (При использовании портативного генератора убедитесь, что выходное напряжение и частота стабильны. Питание > 3кВт. )
- Точность выходного напряжения: нестабильность пикового напряжения ≤ 1%; нестабильность частоты ≤ 3%; искажение формы волны: < 5%.
- Рабочая среда: в помещении или на улице; - 10 ℃ - + 40 ℃ ; 85% относительной влажности
- Вес: Блок управления - 5 кг; Блок HV: 48 кг
Примечания: Емкость тестового объекта не может быть больше, чем максимальное значение тестового прибора. Если емкость тестируемого объекта меньше 0,05 мкФ , хипот должен быть оснащен вспомогательным устройством (поставляется HV HIPOT по вашему выбору).
V. Другая типичная модель
| модель | Диапазон напряжения | Частота испытаний | Максимальная загрузка |
| VLF-30kV / 0.1Гц | 0 ~ 30 кВ | 0,1 Гц, 0,05 Гц, 0,02 Гц | 5.5μF |
| С-40 кВ / 0.1Гц | 0 ~ 40 кВ | 0,1 Гц, 0,05 Гц, 0,02 Гц | 5.5μF |
| VLF-50 / 0.1Гц | 0 ~ 50 кВ | 0,1 Гц, 0,05 Гц, 0,02 Гц | 5.5μF |
| VLF-80KV / 0.1Гц | 0 ~ 80 кВ | 0,1 Гц, 0,05 Гц, 0,02 Гц | 2.5μF |
| Особые требования могут быть сделаны на заказ | |||
VI.Тест Стандарт напряжения этим тестовым набором
1 Для кабелей класса MV и ниже XLPE:
Формула испытательного пикового напряжения: Ｕmax ＝ 3Ｕ 0 ,
Ｕ 0 rated Однофазное номинальное напряжение кабеля
Время теста: 60 минут
2 Для статора генератора
Ｕ тест ＝ 1.414 * βKＵ 0 ,
U тест ---- 0,1 Гц пиковое испытательное напряжение (кВ);
β ------- коэффициент эквивалентного напряжения 0,1 Гц и 50 Гц, обычно принимающий 1,2;
K ------ Обычно принимают от 1,3 до 1,5, обычно принимают 1,5;
Uo ----- Номинальное напряжение обмоток статора генератора (кВ) ;:
