Портативное оборудование для испытаний VLF VLF высоковольтное для кабелей 35KV & 10KV

Портативный тестовый набор переменного выдерживаемого напряжения, для испытаний кабеля 35 кВ и 10 кВ, частота тестирования 30 ~ 300 Гц

I. Использование продукта:

Этот испытательный комплект модели FKTF-81KVA / 27 кВ, 54 кВ предназначен для кабеля XLPE класса 10 кВ / 35 кВ, силового трансформатора, CB, CT / PT, сборной шины в подстанции 35 кВ для проведения испытаний на выдерживаемое напряжение переменного тока на месте с использованием технологии резонансных цепей с переменной частотой ; максимальное испытательное напряжение не более 27 кВ, 54 кВ; частота испытаний: 30-300 Гц; рабочий цикл не более 60 минут. это может помочь клиентам выполнить профилактический тест или сдать тест на выдерживаемое напряжение переменного тока

Диапазон испытаний комплекта следующий: трансформатор

1. 500 м кабеля 35 кВ / 300 мм2, тестовая частота 30-300 Гц, тестовое напряжение 52 кВ, время теста 60 мин.

2, 2000 м кабеля 10 кВ / 300 мм2, частота испытаний 30-300 Гц, испытательное напряжение 22 кВ, время испытаний 5 мин.

3, главный трансформатор 10 кВ / 31500 кВА, емкость ≤ 0,015 мкФ, испытательная частота 40–300 Гц, испытательное напряжение 54 кВ, время испытания 1 мин.

4, CB, CT / PT, шина на силовой подстанции 35 кВ, тестовая частота 40-300 Гц, тестовое напряжение не превышает 95 кВ, время теста 1 мин.

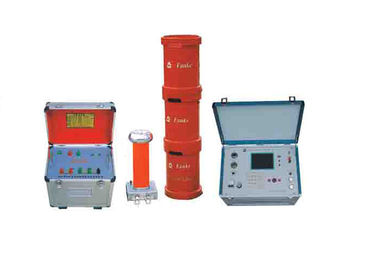

Весь испытательный комплект состоит из источника переменного тока, трансформатора возбуждения, трех частей реакторов и делителя измерения высокого напряжения (емкостного делителя напряжения). Этот тип испытательного комплекта наиболее подходит для подстанции мощностью 35 кВ

II. Общие технические данные

Применение :

Сшитые кабели напряжением 10 кВ, 35 кВ ；

Особенности:

Испытание проводится с использованием частотно-резонансного способа, а реактор имеет структуру из древесного волокна.

Частота тестирования: 30 ～ 300 Гц или 35 ～ 75 Гц ；

Форма выходного напряжения синусоидальная, коэффициент отклонения формы волны ≤1 ％ ；

Простое подключение и эксплуатация ；

Небольшой размер и легкий вес каждого компонента удобны для переноски и полевых испытаний ；

Он имеет интеллектуальный источник питания с переменной частотой, с высокой автоматичностью и защитной функцией.

Система испытания на стойкость к сшитому кабелю: длина кабеля: 1 ~ 10 км (можно заказать) ；

Вес одного куска: 25 кг ~ 50 кг

III. Основные компоненты:
