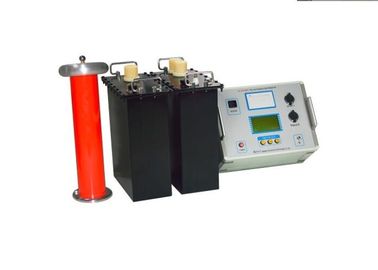

Машина испытания ВЛФ высоковольтная, тестер АК Хипот для большого объекта емкости
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Принцип:: | Очень-низкий принцип технологии частоты | Использование: | Тест Хипот для 35КВ и под силовым кабелем и генератором МВ |
|---|---|---|---|
| компонент: | Регулятор, ракета -носитель ХВ, нагрузка конденсатора компенсации | Испытайте частоту: | 0.1Хз, 0.05Хз, 0.02Хз |
| Напряжение тока Макс.Тест: | 30кВ, 50кВ, 90кВ можно заказать | Нагруженная область:: | 0.1Хз, ≤0.5μФ; 0.05ХЗ, ≤0.1μФ; 0.02ХЗ ≤2.5μФ |
| Испытайте точность: | Никакой меньше чем 3% | Форма волны выхода: | Хорошая волна синуса, напряжение тока, ≤ 5% искажения формы волны |
| Ракета -носитель ХВ используя путь: | Определите или последовательно соединение | круг обязаностей: | 60минц |
| Высокий свет: | высоковольтные аппаратуры хипот вльф,оборудование для испытаний кабеля вльф |
||
Машина испытания ВЛФ высоковольтная, тестер АК Хипот ВЛФ, объект емкости испытания большой
И. характер продукции технологии теста ВЛФ:
Ультра низкочастотный тест напряжения тока витхстанд изоляции альтернативный метод для теста напряжения тока витхстанд частоты силы.
Используя ультра низкочастотный тест напряжения тока витхстанд 0.1Хз замените тест напряжения тока витхстанд сил-частоты, не только соответствующий к такому же оборудованию, и значительно уменьшите том и вес, поэтому ультра-низкий прибор напряжения тока витхстанд частоты широко использован в больших генераторах, кабелях, продуктах теста витхстанд напряжения тока АК теста конденсатора силы.
ИИ. преимущество особенности Течногы на тесте ВЛФ испытания частоты тест/ВФ /power теста ДК
| Аспекты | ДК | Частота силы | Переменная частота | 0.1Хз ВЛФ |
| Эквивалентность | Плохой | Хороший | Хороший | Хороший |
| Повреждение изоляции | сильный | небольшой | небольшой | небольшой |
| Безопасность деятельности | относительно низко | относительно низко | относительно низко | высокий |
| Затруднение проводки | осложненный | осложненный | осложненная большая часть | простой |
| Том | самый небольшой | самый большой | большой | небольшой |
См. от вышеуказанной таблицы, теста ВЛФ замена для теста частоты силы. Соответствующее для испытывая электротехнического оборудования с большой емкостью.
ИИИ. преимущество и Феауре продукта
-
Данные течения и напряжения тока получены сразу через забор высоконапорной стороны и они истинны и точны.
-
Предохранение от перенапряжения: аппаратура выключит к защите внутри госпожа 20 когда напряжение тока выхода превысит ограничивающие величины установки.
-
Предохранение от перегрузок по току: конструируйте для двойной защиты повсюду напряжения тока, предохранения от времени простоя смогите точно быть установлено в высоконапорную сторону. Выключает к временам защиты внутри госпожа 20 когда течение сторон низшего напряжения превышает прореагированное течение.
-
Высоковольтный дизайн резистора предохранения от выхода в поддержке и ем тела никакой резистор потребности дополнительный внешний.
-
Управляемая схема отрицательного результата воздействия короткозамкнутого витка повсюду напряжения тока.
ИВ. общие технические данные:
- Пиковое напряжение тока: 30кВ, 50КВ, 90КВ можно приказать
- Частота теста: 0.1Хз, 0.05Хз и 0,02 Хз (дискретный)
- Взрыватель: 10А
- Емкость максимальной нагрузки: 0.5μФ на 0.1Хз; 1μФна0,05 Хз; 2.5μФ на 0.02Хз
- Электропитание: 220В ±10%, 50Хз ±5% (если использующ портативный генератор, убеждайтесь что напряжение тока выхода и частота стабилизированы. Приведите >3кВ в действие.)
- Выведите наружу точность напряжения тока: ≤1% нестабильности пикового напряжения тока; ≤3%нестабильностичастоты; искажениеформы волны: <>5%.
- Рабочая Среда: крытый или на открытом воздухе; -10℃-+40℃; 85%РХ
- Вес: Блок управления - 5кг; Блок ХВ: 48кг
Замечает: Емкость объекта теста не может быть больше чем максимальное значение аппаратуры теста. Если емкость объекта теста более небольшая чем 0,05μФ, то хипот должно быть оборудовано с вспомогательным прибором (поставленным ХВ ХИПОТ на вашем варианте).
В. Другая типичная модель
| Не моделируйте никакое | Расклассифицированные напряжение тока/течение |
Обремененный заботами Емкость |
Сила ФузеТубе |
Структура и вес продукта |
| ВЛФ-30 |
30кВ/20мА (Пик) |
0.1Хз, ≤1.1µФ | 5А |
Регулятор: 4КГ Ракета -носитель: 25КГ |
| 0.05Хз, ≤2.2µФ | ||||
| 0.02Хз, ≤5.5µФ | ||||
| ВЛФ-50 |
50кВ/30мА (Пик) |
0.1Хз, ≤1.1µФ | 15А |
Регулятор: 4КГ Ракета -носитель: 50КГ |
| 0.05Хз, ≤2.2µФ | ||||
| 0.02Хз, ≤5.5µФ | ||||
| ВЛФ-90 |
90кВ/30мА (Пик) |
0.1Хз, ≤0.5µФ | 20А |
Регулятор: 4КГ Ранг 1 ракеты -носителя (40кВ): 25КГ Ранг 2 ракеты -носителя (50кВ): 50КГ |
| 0.05Хз, ≤1µФ | ||||
| 0.02Хз, ≤2.5µФ |
Стандарт напряжения тока ВИ.Тест этим набором теста
1 для МВ и под кабелем класса СЛПЭ:
Формула пикового напряжения тока теста: Умакс=3У0,
Напряжение тока у0 расклассифицированное =Синле-фасе кабеля
Время теста: 60минц
2 для статора генератора
Утест=1.414*βКУ0,
Тест у---- напряжение тока теста пика 0.1Хз (кВ);
β-------фактор напряжения тока 0.1Хз и 50Хз соответствующий, обычно принимая 1,2;
К------ Обычно принимайте 1,3 к 1,5, вообще принимайте 1,5;
Уо----- Напряжение тока расклассифицированное статорными обмотками генератора (кВ);:
