VLF высокой точности высоковольтный испытывая аппаратуры Hipot Vlf 60KV высокого напряжения
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Предмет испытания: | Кабель Тесинг и испытание генератора | Испытайте деталь: | Тест напряжения тока Витхстанд АК |
|---|---|---|---|
| Фрек теста.: | 0.1Хз, 0.05Хз, 0.02Хз | компонент: | Регулятор, ракета -носитель ХВ, нагрузка конденсатора компенсации |
| Испытайте напряжение тока: | 0~ 60КВ | Точность: | ± (3% из в натуральную величину +0,5 КВ) |
| Рабочая время: | 60минц | ||
| Высокий свет: | высоковольтные приборы hlp vlf,оборудование для испытаний кабеля vlf |
||
Очень низкочастотный испытательный комплект 60KV для кабеля, тестер кабеля VLF, тест HV, изоляция генератора
I. Применение:
Модель VLF-60 кВ / 0,1 Гц предназначена для проведения испытаний на выдерживаемое напряжение на месте с испытательной частотой очень низкой частоты для силовых генераторов или силового кабеля на 35 кВ и ниже XLPE. По сравнению с испытательным комплектом Hipot на основной частоте питания, испытательный комплект VLF HV просто нужна небольшая тестовая мощность (около 1/500 в теории). Его размеры и вес также значительно уменьшены. Специально при появлении наблюдения можно обнаружить ненормальные явления изоляции генератора, такие как поверхностная корона, разряд и т. Д.
VLF hipot-тестер сочетает в себе современные передовые технологии цифровой переменной частоты и микрокомпьютерное управление, поэтому он может реализовать полностью автоматическое повышение напряжения, понижение напряжения, измерение и защиту, а также ручное вмешательство в процесс автоматического повышения напряжения. Полная электронная конструкция обеспечивает малый размер и легкий вес. Большой ЖК-экран обеспечивает четкое и наглядное отображение и может отображать форму выходной волны. Принтер выводит протоколы испытаний

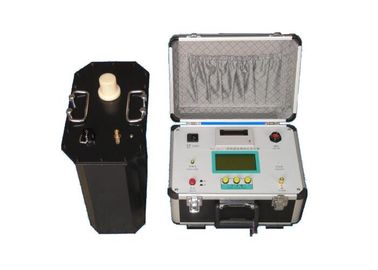

Испытательный комплект состоит из блока управления, одного усилителя высокого напряжения, компенсационного конденсатора и разрядного стержня. Основанный на электронном преобразовании частоты и технологии, управляемой микропроцессором, он имеет отличные характеристики при тестировании кабеля или генератора.
II. Список поставок этой модели:
Sn | Описание | Кол - во. | |
1 | Устройство управления | 1 | единица измерения |
2 | Усилитель 60кВ | 1 | единица измерения |
3 | Разгрузочный стержень | 1 | единица измерения |
4 | Нагрузочный конденсатор, 0,04 мкФ | 1 | единица измерения |
5 | HV Test / Соединительные кабели | 1 | задавать |
6 | Заземляющий кабель | 1 | единица измерения |
7 | Предохранитель на 20А | 5 | единица измерения |
8 | Бумага для печати | 2 | единица измерения |
9 | Руководство | 1 | единица измерения |
10 | Отчет о заводских испытаниях | 1 | единица измерения |
III. Техническая характеристика
- Данные являются точными, потому что данные о токе, напряжении и форме сигнала отбираются непосредственно со стороны высокого напряжения;
- Имеет функцию защиты от перенапряжения. Если выходное напряжение превышает установленное предельное значение, прибор выключится со временем действия менее 20 мс;
- Имеет функцию защиты от перегрузки по току. Он отключится, если ток превысит установленное значение на стороне высокого напряжения со временем действия менее 20 мс. И он отключится, если ток превысит номинальный ток на стороне низкого напряжения со временем действия менее 20 мс;
- Встроенный защитный резистор и поэтому не нужно другого внешнего резистора;
- Он принимает цепь управления отрицательной обратной связью с обратной связью высокого и низкого напряжения, и поэтому напряжение не будет расти из-за внутренней емкости.
Внутривенно Универсальные технические данные
- Выходная частота: 0,1 Гц, 0,05 Гц, 0,02 Гц
- Точность измерения: 3%
- Погрешности положительного и отрицательного пикового напряжения: ≤ 3%
- Искажение формы волны напряжения: ≤ 5%
- Условия использования: внутри и снаружи; температура: -10 ℃ + 40 ℃
- Влажность: ≤ 85% относительной влажности
- Мощность: AC 50 Гц, 220 В ± 5%
V. Опциональная модель и диапазон испытаний:
| модель | Номинальное напряжение | Способность загрузки | Вес | заявка |
| С-30 | 30kV (Пиковое значение) | 0.1Гц, ≤1.1μF | Контроллер: 4㎏ Шаговое оборудование: 25㎏ Размер: 323 * 174 * 323 | Кабель 10 кВ, генератор и т. Д. |
| 0.05Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| С-40 | 40 кВ (Пиковое значение) | 0.1Гц, ≤1.1μF | Контроллер: 5㎏ Шаговое оборудование: 30㎏ Размер: 357 * 208 * 343 | Кабель 13,8 кВ, генератор и т. Д. |
| 0.05Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| С-50 | 50 кВ (Пиковое значение) | 0.1Гц, ≤1.1μF | Контроллер: 6㎏ Шаговое оборудование: 45㎏ Размер: 357 * 210 * 365 | Кабель 15,75 кВ, генератор и т. Д. |
| 0.05Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| С-60 | 60kV (Пиковое значение) | 0.1Гц, ≤1.1μF | Контроллер: 6㎏ Шаговое оборудование: 50㎏ Размер: 357 * 220 * 370 | Кабель 18 кВ, генератор и т. Д. |
| 0.05Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| VLF- 80 | 80kV (Пиковое значение) | 0.1Гц, ≤1.1μF | Контроллер: 8㎏ Шаговое оборудование: 90㎏ Размер: 357 * 240 * 390 | Кабель 35 кВ, генератор и т. Д. |
| 0.05Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF |
ПРИМЕЧАНИЕ: стандарт испытательного напряжения
1. Для тестирования кабеля
Формула испытательного пикового напряжения: Ｕmax ＝ 3Ｕ 0 ,
Ｕ 0 rated Однофазное номинальное напряжение кабеля
Время теста: 60 минут
2. Для статора генератора
Ｕ тест ＝ 1.414 * βKＵ 0 ,
U тест ---- 0,1 Гц пиковое испытательное напряжение (кВ);
β ------- коэффициент эквивалентного напряжения 0,1 Гц и 50 Гц, обычно принимающий 1,2;
K ------ Обычно принимают от 1,3 до 1,5, обычно принимают 1,5;
Uo ----- Номинальное напряжение обмоток статора генератора (кВ) ;:
