Главная страница ПродукцияИспытательная система АК резонирующая

Испытательное оборудование термального генератора высокой точности / тестер высокого напряжения Ac малошумный

Испытательное оборудование термального генератора высокой точности / тестер высокого напряжения Ac малошумный

High Accuracy Thermal Generator Test Equipment / Ac High Voltage Tester Low Noise
High Accuracy Thermal Generator Test Equipment / Ac High Voltage Tester Low Noise

Большие изображения :  Испытательное оборудование термального генератора высокой точности / тестер высокого напряжения Ac малошумный Лучшая цена

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Fanke High-voltage
Сертификация: ISO9001
Номер модели: КХС-Л-350КВА/50КВ
Оплата и доставка Условия:
Количество мин заказа: Одна единица
Цена: Negotiable
Упаковывая детали: Случай экспорта стандартный деревянный с окуриванием освобождает
Время доставки: 35~45 дней работы
Условия оплаты: L / C, T / T
Поставка способности: 5униц/2монтхс
Подробное описание продукта
Использование: Термальная машина испытания генератора Испытайте деталь: Тест АК Хипот и частично проба на разрядку
Испытайте напряжение тока: Отсутствие больше чем 50КВ Испытайте течение: Отсутствие больше чем 7А
Испытайте частоту: 50Hz или 60Hz ПД освобождает: Отсутствие больше чем 5пК на 50КВ
круг обязаностей: 30минц или сделанный заказом Испытайте точность: Никакой меньше чем 1,0%
Высокий свет:

высоковольтная резонансная испытательная система

,

резонансный испытательный комплект

Комплект испытания выдерживаемого напряжения переменного тока на частоте мощности, для испытания тепловых генераторов

I. Описание продукта:

В соответствии с соответствующими стандартами испытаний от IEC и IEEE, во время капитального ремонта или нового монтажа генератора обмотка статора генератора большой мощности тепловой мощности должна проводить испытание на выдерживаемое переменное напряжение переменного тока на частоте 50 или 60 Гц .

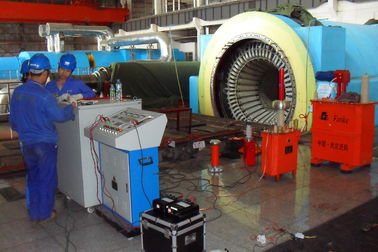

Резонансный испытательный комплект переменного тока можно классифицировать как резонансную испытательную систему с переменной частотой и переменной индуктивностью. Набор для испытания резонансного выдерживаемого напряжения переменного тока промышленной частоты для тепловых генераторов большой мощности настраивается на резонанс путем регулирования индуктивности. Вывод большой емкости на тестовом объекте может быть получен путем ввода источника питания малой емкости и пространства компоновки samll с помощью набора. Таким образом, испытательный комплект обычно используется для испытаний на выдерживаемое переменное напряжение на месте и для обнаружения частичного напряжения источника высокого напряжения для генератора мощности . Испытательный комплект модели CHX-350KVA / 50KV разработан и используется для испытаний тепловых генераторов мощностью 600 МВт и ниже .

II. Appication

600 МВт и ниже тепловые генераторы

Гидравлические генераторы мощностью 100 МВт и ниже


III. Основные компоненты:

SN Наименование компонентов Тип и спецификация Кол-во. Каждый вес Каждое измерение
1 Консоль управления резонансом DCG-L-50KVA / 380V 1 кусок 25kgs 600 * 360 * 850мм
2 Шкаф электрического регулятора напряжения DT-50KVA / 0 ~ 420V 1 кусок 300kgs 600 * 500 * 1150mm
3 Трансформатор возбуждения CQSB-50kVA / 8KV 1 кусок 300kgs 650 * 650 * 800мм
4 Реактор с переменной индуктивностью СНХ (TL) -350kVA / 50 кВ 1 кусок 1000kgs 950 * 750 * 1400mm
5 Делитель напряжения TRF-50 1 комплект 5kgs D170 * H850mm
6 Специальные испытательные принадлежности
Примечание: специальные требования могут быть сделаны по заказу.

VI. Общие технические данные:

  1. Режим резонансного контура: последовательный резонанс с переменной индуктивностью
  2. Модель системы: CHX-L-350KVA / 50KV
  3. Входной источник питания: 380 ± 10% (однофазный), 50 Гц / 60 Гц
  4. Номинальная выходная мощность: 350 кВА
  5. Номинальное выходное напряжение: 50 кВ
  6. Номинальный выходной ток: 7А
  7. Сам уровень ПД: не более 5 пк
  8. Рег. Диапазон частот: 50/60 Гц
  9. Форма выходного резонансного напряжения: чистая синусоида
  10. THD выходной формы волны: ≤1%
  11. Уровень изоляции: до 1,1 раз и сохранение 1 мин, нормальный
  12. Рабочий цикл: 30 минут при номинальном рабочем состоянии;
  13. Коэффициент качества самого набора тестов: Q≥30;
  14. Повышение температуры: менее 65 К при номинальном токе, работающем 30 минут;
  15. Уровень шума: не более 65дБ
  16. Конструкция реактора: масляный с железным резервуаром, регулируемая индуктивность
V. Технологическое преимущество
  1. Реактивная мощность полностью скомпенсирована, мощность оборудования и мощность составляют менее 1/10 от измеренного оборудования; с меньшим объемом и легче по сравнению с оборудованием в той же емкости.
  2. С большой выходной мощностью и небольшой мощностью, низкая стоимость, простота в эксплуатации и сохранность.
  3. Типичная схема фильтра тока, искажение выходного напряжения (THD) очень мало
  4. Ток короткого замыкания после пробоя или пробоя составляет менее 1/10 (1 / Q) измеренного тока, что может эффективно предотвратить повреждение точки повреждения после пробоя.
  5. Автоматический выброс дуги после пробоя, это длительный и стабильный процесс восстановления последовательного резонансного напряжения, безопасный.

VI. функция

  1. Функция дистанционного управления и индикации зазора между железным сердечником и реактором. В реакторе установлен датчик зазора, который непосредственно считывает зазор между железным сердечником и консолью для управления работой. Переключатель ограничения зазора и индикатор также установлены.
  2. Функция автоматического понижения при превышении выдерживаемого времени: выдерживающее время принимает цифровой таймер. Когда время выдержки истекло, система автоматически отключится.
  3. Закрытие нулевого положения, функция увеличения нуля : с функцией ограничения нуля. Если регулятор напряжения не находится в нулевом положении, то кнопка выхода ВН не может быть закрыта, гарантируя подъем системы с нуля.
  4. Защита от перегрузки по току : Система имеет реле перегрузки по току, которое имеет высокий уровень защиты от помех, быстрое действие, объект проверки защиты от перегрузки по току.
  5. Перенапряжение и функции защиты от пробоя тестируемого объекта : Эта система имеет электронную плату защиты от перенапряжения и защиты от пробоя, защищает тестируемый объект от перенапряжения и перегрузки. Это быстро, стабильно и надежно, преодолевая нестабильность, большую дискретность и неудобную настройку защитного напряжения сферного промежутка. Настройка защиты от перенапряжения - ручная настройка, цифровой дисплей, который является прямым, удобным и точным. Защита от вспышки дискретизирует случайную дисперсию задержки падения сигнала разряда, сравнивает ее с основным сигналом и определяет. Он имеет высокую точность, что позволяет избежать возможного движения ошибки из-за случайного отклонения задержки нарастания.
  6. Функция контроля в режиме реального времени для данных испытаний: она способна контролировать напряжение на стороне ВН, ток и напряжение на стороне НН, ток, что позволяет более непосредственно просматривать состояние теста.
  7. Цифровая индикация резонанса цепи и функции блокировки, когда она не резонансная и ступенчатая:
  8. Он может напрямую отображать состояние резонанса системы по коэффициенту мощности. Если система не находится в резонансной точке, она должна нажать кнопку закрытия, чтобы подняться. Когда система настроена на резонанс, отпустите кнопку закрытия, нажмите кнопку «шаг вверх / вниз», чтобы перейти вверх или вниз.
  9. Аварийный останов : включите аварийный тормоз. Если во время тестирования возникнут ненормальные условия, нажмите на этот переключатель, и основное питание будет немедленно отключено, чтобы обеспечить безопасность персонала, проводящего испытания, и оборудования.


VII.Accessories

  • Ящик для принадлежностей для хранения аксессуаров
  • Соединительные кабели пульта управления и регулятора напряжения
  • Соединительные кабели регулятора напряжения и возбуждающего трансформатора
  • Выходные кабели возбуждающего трансформатора
  • Кабели заземления системы
  • Параллельные кабели реактора
  • Выходные кабели ВН (реактор для разделения, делитель для проверки объекта)
  • Измерительные кабели ВН (сигнальные кабели делителя напряжения)
  • Предлагается итоговый протокол испытаний, сертификат качества, руководство пользователя и упаковочный лист.


VIII. Список продажи приложений

SN название проекта

Номинальная мощность генератора

Типичная модель поставляется из тестового набора Страна Заказать Кол-во.
1 Гидроэлектростанция Три Ущелья Гидроэлектрический генератор 700 МВт СНХ-L-2350KVA / 55KV Китай 2set
2 Гэчжоу-ГЭС Гидроэлектрический генератор 170 МВт СНХ-L-1100KVA / 40 кВ Китай 2set
3 Xiluodu ГЭС Гидроэлектрический генератор 770 МВт СНХ-L-2850KVA / 55KV Китай 2set
4 Сянцзяба ГЭС Гидроэлектрический генератор 800 МВт СНХ-L-3750KVA / 65KV Китай 2set
5 ГЭС Вудонгде Гидроэлектрический генератор 850 МВт СНХ-L-5100KVA / 60kV Китай 2set
6 Байетанская ГЭС Гидроэлектрический генератор 1000 МВт СНХ-L-4800KVA / 65KV Китай 2set
7 СОН ЛА ГЭС Гидроэлектрический генератор 400 МВт СНХ-L-1125KVA / 45 кВ Вьетнам 1 комплект

IX. Опционная модель

модель Номинальное напряжение Номинальный выходной ток Номинальная выходная мощность Применение для турбогенератора или генератора тепловой энергии
СНХ-L-250кВА / 50кВ 50кВ 5A 250кВА Для статора генератора мощностью 300 МВт и ниже
СНХ-L-350KVA / 50 50кВ 7A 350KVA Для статора генератора мощностью 600 МВт и ниже
СНХ-L-600KVA / 50 50кВ 12А 600KVA Для 1000 МВт и ниже статора генератора
Особые требования могут быть сделаны на заказ

X. Испытание стандартной таблицы из IEC60034-1: 2017 Машины электрические вращающиеся. Часть 1. Оценка и рабочие характеристики
