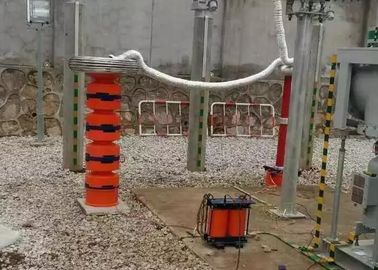

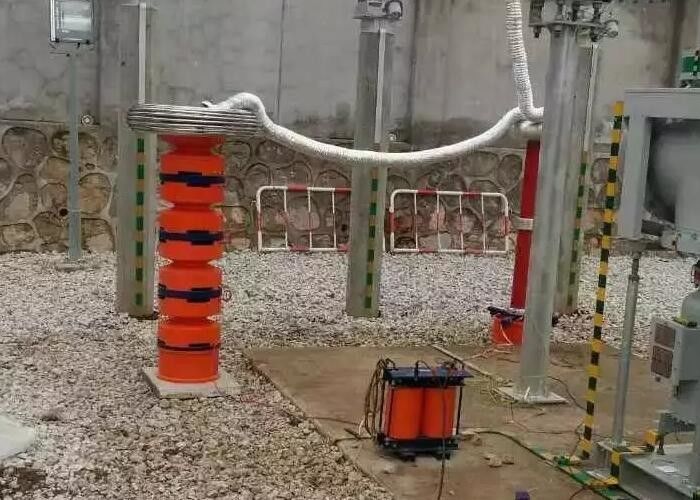

132KV GIS Испытания AC Резонансная Тестовая Система Лихтер Одиночный Вес

132KV GIS Испытания AC Резонансная Тестовая Система Лихтер Одиночный Вес

132KV GIS Testing AC Resonant Test System Lighter Single Piece Weight
132KV GIS Testing AC Resonant Test System Lighter Single Piece Weight

Большие изображения :  132KV GIS Испытания AC Резонансная Тестовая Система Лихтер Одиночный Вес Лучшая цена

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Fanke High-voltage
Сертификация: ISO9001
Номер модели: КХС-275КВА/275КВ
Оплата и доставка Условия:
Количество мин заказа: Одна единица
Цена: Negotiable
Упаковывая детали: Случай экспорта стандартный деревянный с окуриванием освобождает
Время доставки: 25~45 дней работы
Условия оплаты: T/T
Поставка способности: 10униц/2монтхс
Подробное описание продукта
Испытайте принцип: Цепь переменной частоты резонирующая Использование: Тест напряжения тока витхстанд АК под 275КВ
Max.Capacity: 275kva Максимум Напряжение: 275кВ
Конструктивная особенность: Портативный тип, более светлые одиночный вес части, особенные для приобъектных установки и теста Компонент:: Источник питания В/Ф, трансформатор возбуждения, более светлый модульный реактор теста, и рассекател
Испытайте частоту: 30-300ХЗ круг обязаностей: 60 мят
Испытайте точность: Никакой меньше чем 1,5% Форма волны выхода: Хорошая волна синуса
Экстренныйый выпуск для: Приобъектный тест для ГИС 132 КВ и среднее напряжение тока привязывают Реактор используя путь: Последовательно или параллельно соединение
Тест стандарт: 60060-1:2010 ИЭК; 62271-203:2011 ИЭК для ГИС, 60840:2011 ИЭК для кабеля СЛПЭ;
Высокий свет:

резонансный испытательный комплект

,

высоковольтные испытания электрооборудования

4. Портативный комплект испытательного напряжения выдерживаемого переменного резонансного напряжения, для испытания ГИС 132KV

I. Применение:


Этот испытательный комплект модели CHX-275KVA / 275KV предназначен для испытаний на выдерживаемое переменное напряжение переменного тока класса ГИС 132 кВ и ниже с использованием технологии резонансных цепей с переменной частотой; максимальное испытательное напряжение не более 275 кВ; частота испытаний: 30-300 Гц; рабочий цикл не более 60 минут.

Через модульный испытательный реактор, используемый параллельно, на испытательном комплекте модели CHX-275KVA / 275KV также может быть выполнен следующий тест переменного тока на hipot:

1. Не более 55 кВ и 5 А для кабеля из сшитого полиэтилена среднего напряжения, как 45 кВ и ниже класса.

2. Не более 110 кВ и 2 А для кабеля из сшитого полиэтилена среднего напряжения, например 66 кВ и ниже класса.

3. Не более 275 кВ и 1 А для ГИС среднего напряжения, например, 132 кВ ~ 170 кВ и ниже класса.

4. Не более 55 кВ и 5 А для питания двигателя или генератора в пределах 45 ~ 55 Гц

5. Распределительное устройство среднего напряжения и силовой трансформатор, как 132 кВ и ниже класса.

До сих пор эти портативные испытательные комплекты могли формировать много различных сериализованных моделей в соответствии с различными приложениями для испытаний на стойкость к среднему напряжению через испытательные реакторы, включенные последовательно или параллельно, и количеством конфигураций в каждом наборе. Подобную модель можно увидеть в следующей типовой модели: пункт.


2. Основные компоненты:

SN Наименование компонентов Тип и спецификация Кол-во. Каждый вес Каждое измерение
1 Переменная частота мощности FKVF-20кВт / 380В 1 кусок 20kgs 440 * 360 * 360мм
2 Трансформатор возбуждения CQSB (J), -15kVA / 15, 3KV 1 кусок 50kgs 520 * 350 * 550мм
3 HV резонансный испытательный реактор СНХ (кф) -55kVA / 55kV 5 кусков 60kgs D480 * H520mm
4 Емкостный делитель TRF-300kV / 1000 пФ 1 комплект 35kgs D170 * H1850mm
5 Специальные испытательные принадлежности 1 комплект

Примечание: конденсатор 1.Load может быть опциональным при тестировании двигателя, генератора и силового трансформатора при 45 ~ 65 Гц.

2.Тестовый реактор может быть изготовлен для 18 кВ, 20 кВ, 22 кВ, 40 кВ, 44 кВ, 50 кВ, 54 кВ, 55 кВ для каждой детали в соответствии с различными областями объекта испытаний или по требованию заказчика.

III. Тестовый принцип:


VF: источник переменного тока T: трансформатор возбуждения
L: Испытательный реактор Cx: Испытанное оборудование MOA1: грозовой разрядник
C1, C2: делитель напряжения (C1 - плечо высокого напряжения, C2 - плечо низкого напряжения)


Схема подключения V.Test (например):


V. Общие технические данные:

  1. Режим тестирования системы: серия резонансных с переменной частотой
  2. Модель системы: FKTF-275KVA / 275KV
  3. Входной источник питания: 380 ± 10% (трехфазный), 50 Гц / 60 Гц
  4. Номинальный параметр индуктивности: 55 кВА / 55 кВ / 1A / 200H / каждый
  5. Количество испытательных реакторов HV: 5 штук
  6. Номинальная выходная мощность: 275 кВА
  7. Номинальное выходное напряжение: 275 кВ
  8. Максимальное испытательное напряжение: не более 275 кВ
  9. Номинальный выходной ток: 1 А / шт. Или последовательно ; 5 А в параллельном режиме
  10. Рег. Диапазон частот: 30 Гц-300 Гц
  11. Форма выходного резонансного напряжения: синусоида
  12. THD выходной формы волны: ≤1%
  13. Уровень изоляции: до 1,1 раз и сохранение 1 мин, нормальный
  14. Рабочий цикл: 60 минут при номинальном рабочем состоянии;
  15. Коэффициент качества самого набора тестов: Q≥30 (при F = 30 Гц);
  16. Повышение температуры: менее 65 К при номинальном токе, работающем 60 минут;
  17. Уровень шума: не более 70В
  18. Конструкция реактора: сухой тип, эпоксидная трубка цилиндрического типа ;


VI. Основная панель программного обеспечения для измерения и контроля:

Примечание. Это программная панель перед началом теста для настройки параметров.

VII. Поставка деревянный ящик упаковочный лист

Дело №. Название упакованного товара Модель и спецификация. Кол-во товара в деревянном футляре Размер деревянного футляра (см) Вес брутто дела Номер дела замечание
6-1 VF источник питания FKVF-20kW 1 кусок 55 * 47 * 60 45kgs 1
6-2 Трансформатор возбуждения CQSB (J), -15kVA 1 кусок 67 * 51 * 87 110kgs 1
6-3 Реакторы высокого напряжения СНХ (кф) -55kVA / 55kV 5 кусков 141 * 98 * 82 619kgs 1 Упаковка в один случай
Коробка аксессуаров Включая тестовые кабели и руководство 1 комплект
6-4 Делитель напряжения TRF-300kV-1000 пФ 1 кусок 178 * 57 * 51 80kgs 1
6-5 Коронное кольцо для делителя, реактора 1 комплект 90 * 90 * 94 56kgs 1 Упаковка в один случай
Опорная база для делителя 1 кусок
6-6 Опорные основания для изоляции реактора 28 кВ, 165 кВ каждый 2 куска 63 * 63 * 123 52kgs 1
Всего 962kgs 6 деревянный ящик



VIII.Accessories

  • Ящик для принадлежностей для хранения аксессуаров
  • Входные кабели источника питания
  • Выходные кабели источника питания
  • Выходные кабели возбуждающего трансформатора
  • Кабели заземления системы
  • Параллельные кабели реактора
  • Измерительные кабели ВН (сигнальные кабели делителя напряжения)
  • Выходные кабели ВН (реактор для разделения, делитель для проверки объекта)
  • Основа для изоляции
  • коронное кольцо для испытания 275KV
  • Предлагается итоговый протокол испытаний, сертификат качества, руководство пользователя и упаковочный лист.


IX. Другая дополнительная модель

1. Для ГИС на месте испытаний

модель Номинальное напряжение Номинальный выходной ток Номинальная выходная мощность

заявка

(Начиная с 45 Гц)

СНХ-135KVA / 135KV 27KV * 5 1A 135KVA Для 72,5 кВ и ниже ГИС
СНХ-270KVA / 135KV 27KV * 5 1A 135KVA Для 72,5 кВ и ниже ГИС
СНХ-216KVA / 216KV 27KV * 8 1A 216KVA Для 123 кВ и ниже ГИС
СНХ-270KVA / 270KV 27KV * 10 1A 270KVA Для 145 кВ и ниже ГИС
СНХ-275 кВА / 275KV 275KV 2A 275 кВА Для 170 кВ и ниже ГИС
Особые требования могут быть сделаны на заказ

2. Для испытания на месте кабеля из сшитого полиэтилена 45 кВ

модель Номинальное напряжение Номинальный выходной ток Номинальная выходная мощность Макс. Применение
СНХ-108/54 54KV 2A 108KVA 45 кВ кабель≤1 км
СНХ-216/54 54KV 4A 216KVA 45 кВ кабель≤2 км
СНХ-324/54 54KV 6A 324KVA 45кВ кабель≤3км
СНХ-432/54 54KV 432KVA 45 кВ кабель≤4 км
СНХ-540/54 54KV 10А 540KVA 45кВ кабель≤5км
СНХ-1080/54 54KV 20А 1080KVA 45 кВ кабель≤10 км
Особые требования могут быть сделаны на заказ

3. Для испытания на месте кабеля из сшитого полиэтилена 66 кВ

модель Номинальное напряжение Номинальный выходной ток Номинальная выходная мощность Макс. Применение
СНХ-160/80 80KV 2A 160KVA Кабель 66 кВ≤0,5 км
СНХ-320/80 80KV 4A 320KVA Кабель 66 кВ≤1 км
СНХ-640/80 80KV 640KVA Кабель 66 кВ≤2 км
СНХ-960/80 80KV 12А 960KVA Кабель 66 кВ≤3 км
СНХ-1280/80 80KV 16А 1280KVA Кабель 66 кВ≤4 км
СНХ-1600/80 80KV 20А 1600KVA Кабель 66 кВ≤5 км
СНХ-3200/80 80KV 40А 3200KVA Кабель 66 кВ≤10 км
СНХ-9600/80 80KV 120A 9600KVA Кабель 66 кВ≤20 км
Особые требования могут быть сделаны на заказ

X. Стандартная таблица испытаний изоляции на месте из МЭК 62271-203: 2011 для ГИС

XI. Стандартная таблица испытаний изоляции на месте из IEC 60840: 2011 для кабеля из сшитого полиэтилена
