Система испытания AC 45KV 270KV резонансная для испытания подстанции кабеля 35KV и 110KV

Портативный набор тестов выдерживаемого напряжения с переменной частотой, для кабеля 35 кВ и подстанции 110 кВ

I. Использование продукта:

Этот тестовый набор модели CHX-270KVA / 45 кВ, 270 кВ предназначен для короткого XLPE-кабеля класса 10 кВ / 35 кВ, силового трансформатора, CB, CT / PT, сборной шины на подстанции 110 кВ для проведения испытаний на выдерживаемое напряжение переменного тока на месте с резонансной цепью переменной частоты технология; максимальное испытательное напряжение не более 45 кВ, 90 кВ, 270 кВ; частота испытаний: 30-300 Гц; рабочий цикл не более 60 минут. это может помочь клиентам выполнить профилактический тест или сдать тест на выдерживаемое напряжение переменного тока

Диапазон испытаний комплекта следующий: трансформатор

1. 1000 м кабеля 35 кВ / 300 мм2, тестовая частота 30-300 Гц, тестовое напряжение 52 кВ, время теста 5 мин.

2, 3000 м кабеля 10 кВ / 300 мм2, частота испытаний 30–300 Гц, испытательное напряжение 22 кВ, время испытаний 5 мин.

3, главный трансформатор 35 кВ / 31500 кВА, емкость ≤ 0,015 мкФ, частота испытаний 40–300 Гц, напряжение испытания 68 кВ, время испытания 1 мин.

4, главный трансформатор 110 кВ / 50000 кВА, емкость ≤ 0,015 мкФ, частота испытания 40–300 Гц, напряжение испытания 160 кВ, время испытания 1 мин.

4, CB, CT / PT, сборная шина в подстанции 110 кВ, частота тестирования 40-300 Гц, тестовое напряжение не более 265, время теста 1 мин.

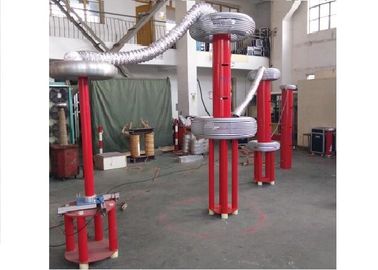

Весь тестовый набор состоит из источника переменного тока, трансформатора возбуждения, 6 частей реакторов и делителя измерения высокого напряжения (емкостного делителя напряжения). Этот тип испытательного комплекта наиболее подходит для подстанции мощностью 35 кВ или 110 кВ

II. Общие технические данные

1. Номинальная мощность: 270 кВА;
2. Входная мощность: трехфазное напряжение 380В, частота 50Гц;
3. Номинальное напряжение: 45 кВ; 270kV;
4. Номинальный ток: 1А; 6A;
5. Рабочая частота: 30-300 Гц;
6. Форма выходного сигнала устройства: синусоида
7. Коэффициент искажения формы волны: коэффициент искажения формы выходного напряжения ≤ 1%;
8. Рабочее время: непрерывно 60 минут допускается при номинальной нагрузке; избыточное давление 1,1 раза 1 минута;
9. Повышение температуры: повышение температуры ≤65К после непрерывной работы в течение 60 минут при номинальной нагрузке;
10. Фактор качества: само устройство Q≥30 (f = 45 Гц);
11. Функция защиты: защита от перегрузки по току, перенапряжения и пробоотборника для тестируемого изделия (подробности см. В разделе «Источник переменного тока»);
12. Точность измерения: эффективное значение системы 1,5;

III. Основные компоненты:
