PD Free Ac Resonant Test Set, испытательное оборудование с частичной разрядкой не более 10pC
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Испытайте принцип: | Цепь переменной частоты резонирующая | Использование: | Витхстанд индуктированного напряжения и частично проба на разрядку |
|---|---|---|---|
| Конструктивная особенность:: | Тип ПД свободный, отсутствие больше чем 10пК | Компонент:: | Источник питания В/Ф, трансформатор возбуждения, более светлый модульный реактор теста, и рассекател |
| Частота теста:: | 150Хз~200Хз или 20~300Хз | круг обязаностей: | 90минц или 180 мят |
| Испытайте точность: | Никакой меньше чем 1,5% | Форма волны выхода: | Хорошая волна синуса |
| Экстренныйый выпуск для: | Приобъектный тест для трансформатора класса большой емкости УХВ | Реактор используя путь: | Последовательно или параллельно соединение |
| Стандарт испытания:: | ИЭК60076-3-2013 | ||
| Высокий свет: | высоковольтная резонансная испытательная система,резонансный испытательный комплект |
||
Испытательный комплект для испытания на сопротивление резонансному напряжению PD Free, выдерживаемое напряжение трансформатора и тест частичного разряда
I. Описание продукции:

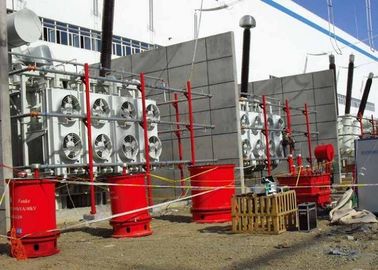

Испытательная система серии FKWJF в основном используется для испытаний на выдерживаемое напряжение в полевых условиях и частичной разрядки силовых трансформаторов класса 110 кВ и выше. В этой системе используется двухтактный источник питания с переменной частотой, который обеспечивает точную синусоидальную волну и правильную выходную частоту во время испытаний в условиях ненасыщенного железного сердечника силового трансформатора. Система также может быть спроектирована совместимой для тестирования кабеля XLPE большой длины или ВН. GIS. Вышеприведенные фотографии предназначены для испытательной системы, рассчитанной на выдерживаемое напряжение и частичный разряд трансформатора, изготовленной Fanke для испытаний силового трансформатора 220 кВ в полевых условиях.
Испытание на выдерживаемое индуктивное напряжение (IVWT), также называемое испытанием на выдерживаемое перенапряжение, ACSD, ACLD, DVDF, является одним из наиболее важных диэлектрических испытаний силовых трансформаторов. Согласно IEC60076-3-2013, IVWT является необходимым обычным испытанием и приемочными испытаниями после установки. для abobe 110 кВ силовой трансформатор.
II. Применимые объекты
- Трансформатор с градуированной изоляцией 110 кВ
- Трансформаторы класса 220 кВ, 500 кВ, 750 кВ, 1000 кВ.
- Испытание на выдерживаемое переменное напряжение может быть выполнено для ГИС, трансформаторов, выключателей, вводов и кабелей не более 1000 кВ, если они оснащены соответствующими последовательными резонансными высоковольтными реакторами.
III. Состав системы
- Двухтактный источник питания переменной частоты, шкаф наблюдения и управления,
- Трансформаторы возбуждения без PD,
- Реактор для испытаний на компенсацию потерь,
- Испытательный инструмент с частичной разрядкой
- Делитель напряжения муфты
- Необходимые тестовые принадлежности
Внутривенно Технические особенности
- Разработана схема линейного усилителя мощности, выходной синусоидальный сигнал, небольшие искажения.
- Множественная защита включает в себя: защиту от пробоя при разряде, защиту от перегрузки по напряжению, защиту от короткого замыкания на выходе, защиту от пуска в нулевом положении, защиту от контура усиления плеча моста, защиту от перепада мощности. Любая из вышеперечисленных защитных мер срабатывает, выходное напряжение будет заблокировано сразу же, когда основной контур питания будет отключен, чтобы гарантировать безопасность персонала, проверяемых объектов и испытательной системы.
- Источник сигнала устройства формируется из специализированного чипа, стабильность выходной частоты может достигать 0,0001 Гц. и выходное напряжение контролируется одиночной микросхемой, которая гарантирует степень нестабильности напряжения менее 1%.
- С функцией настройки параметров тестирования, таких как тестовое напряжение и время, автоматический и ручной методы контроля.
- С функцией регулировки автоматической стабилизации напряжения, постоянный выход напряжения при частотном регулировании в пределах установленного.
- Оптически управляемый, полностью изолированный HV и низковольтный контур управления.
- Непрерывно настраиваемый в тестовом диапазоне частот от 20 до 400 Гц и с функцией автоматического поиска резонансной частоты. Возможность установить многоступенчатое обнаружение частоты.
- ЖК-дисплей и управление несколькими поворотными мышами, дружественный интерфейс человек-компьютер, простой и удобный для работы и волочения проволоки.
- Источник переменного тока защищен магнитным материалом с высокой проницаемостью, способным противостоять сильному возмущению электрического поля и обеспечивать точность и стабильность измерений.
- Это устройство может быть оборудовано специальным испытательным транспортным средством и контейнером вместе
V. Общие технические данные:
1 Мощность источника переменного тока: 3 кВт ~ 450 кВт (опционально в зависимости от модели системы) ；
2 Номинальное входное напряжение: трехфазное 380 В ± 10%, 50 Гц
3 Номинальное выходное напряжение тестовой системы: макс. До 1200 кВ (специальная спецификация может быть изготовлена по заказу)
4 Номинальный выходной ток тестовой системы: можно сделать по заказу
5 Выходная частота тестирования: 20-400 Гц
Сам уровень 6 PD: ≤ 5pC под номинальным выходным напряжением
7 Выходной сигнал: стандартная синусоида, коэффициент отклонения формы сигнала ≤ 1%
8 Степень нестабильности выходного напряжения: ≤ 1,0%
9 Степень нестабильности выходной частоты: ≤ 0,05%
10 Уровень шума: ≤ 65дБ
11 Уровень изоляции: заземление на выходе / входной клемме ≥ 3 кВ / переменный ток / 1 мин.
12 Рабочий цикл: ≥ 3 часа (можно заказать специальную спецификацию)
13 Допустимое повышение температуры: непрерывная работа 3 часа с номинальной нагрузкой, не более 70К
Примечание: специальная спецификация можно сделать по заказу
