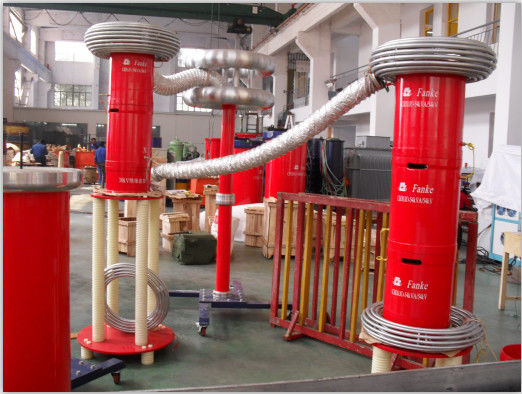

Оборудование для испытаний кабеля HV 35KV 132KV для AC выдерживает тест напряжения тока

Оборудование для испытаний 30-300Hz кабеля Hv 35KV /132KV, резонирующее выдерживает набор теста напряжения тока

Особенности
1. Это выдержать оборудование напряжения тока имеет небольшую испытательную систему тома, облегченных и портативных.
2. Электропитание принимает однофазное электропитание 220V или одиночное электропитание 380V, которое удобно для приобъектного собрания силы.
3. Реактор принимает сухую эпоксидную смолу лить, которая красива и надежна, соответствующий для всех видов кабелей.
4. оборудуйте с низкой гармоничной запатентованной технологией, международным стандартом более низко чем 5% и защитите главный трансформатор, генератор и другое оборудование от высоковольтного гармоничного повреждения.
5. оборудуйте с функцией контролировать максимальное значение согласно международному стандарту, который может контролировать форму волны высоковольтного теста в реальное временя.
6. легкий к деятельности, большому экрану СИД.
7. Со своими собственными микро- принтером, печатью и спасительными проверками данных в любое время.

Применение:
система переменной частоты кабеля резонирующая
Частота генератора выдерживает испытательное оборудование напряжения тока;
Ac электротехнического оборудования подстанции выдерживает испытательную систему напряжения тока

I. Продукт Использование:

Эта модель CHX-810KVA/54KV набора теста, 135KV конструирована для 35KV и 110KV AC кабеля класса XLPE приобъектный выдерживает тест напряжения тока с переменной технологией резонирующей цепи частоты; самое высокое напряжение тока теста не больше чем 54KV или 135KV; частота теста: 30-300Hz; круг обязаностей не больше чем 60mints. он может помочь клиентам выполнить профилактический тест или испытание передачи по AC выдерживает тест напряжения тока для кабелей 35KV не позднее 5km и XLPE класса 132KV не позднее 1km.

Испытательный полигон набора нижеследует:

1. 5km из кабеля 35kV/300mm2, испытали емкость ≤0.97uF, частоту 30-300Hz теста, напряжение тока 52kV теста, время 60min теста.

2, 1km кабеля 132kV/630mm2, испытали ≤ 0.201uF емкости, частоту 30-300Hz теста, напряжение тока 128kV теста, время 60min теста.

II. общие технические данные

1. Расклассифицированная емкость: 810kVA;
2. Сила входного сигнала: трехфазное 380V напряжение тока, частота 50Hz;
3. Расклассифицированное напряжение тока: 54kV; 135kV;
4. Расклассифицированное течение: 15A; 6A;
5. Работая частота: 30-300Hz;
6. Форма волны выхода прибора: волна синуса
7. Тариф искажения формы волны: ≤ 1% тарифа искажения формы волны напряжения тока выхода;
8. Рабочее временя: непрерывное 60min позволенное под номинальной нагрузкой; избыточное давление 1,1 раз 1 минута;
9. Повышение температуры: повышение температуры ≤65K после работы в непрерывном режиме на 60 минут под номинальной нагрузкой;
10. Качественный фактор: прибор сам Q≥30 (f=45Hz);
11. Функция защиты: Предохранение от flashover продукта перегрузок по току, перенапряжения и теста для испытанного продукта (см. переменный раздел электропитания частоты для деталей);
12. Точность измерения: действующее значение 1,5 системы;

III. главные компоненты:
