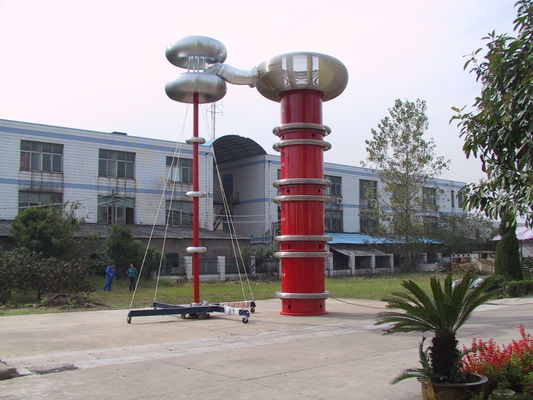

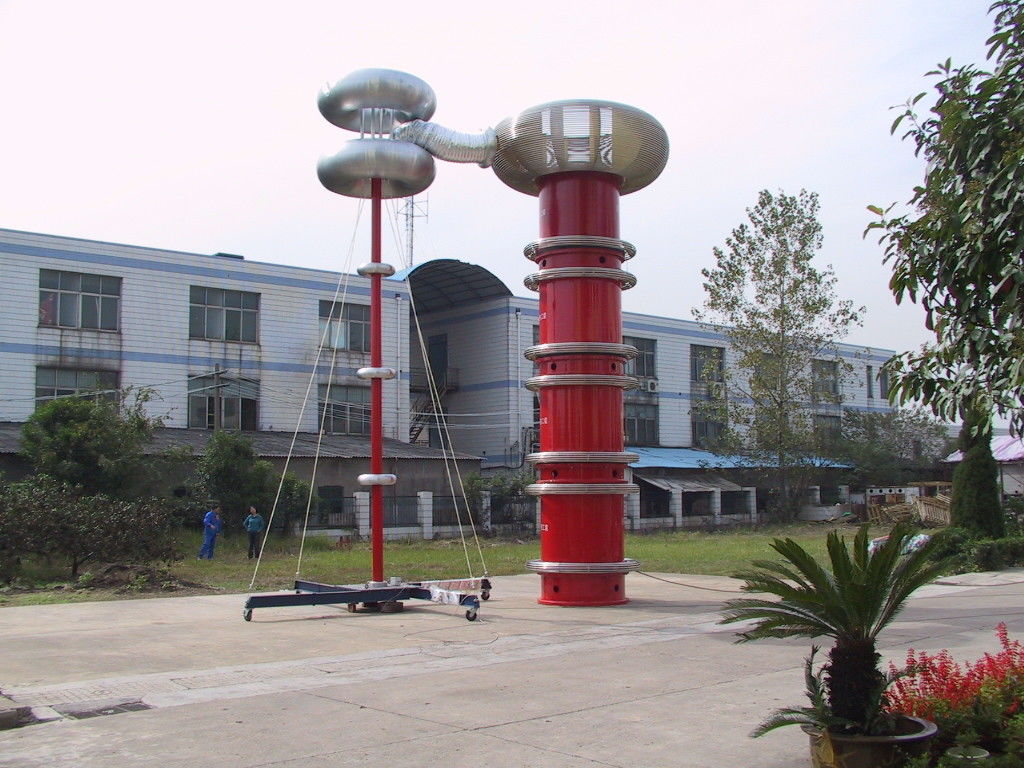

тест резонанса серии 900kV 4500kVA установил с большим экранным дисплеем

Таблица отношения пользы оборудования во время теста

2, основные технические параметры оборудования
Индикаторы системы технические
Сила входного сигнала Rated работая: 380V±10% (трехфазный); 50Hz
Сила требуемой производительности переменного электропитания частоты: 400kW
Емкость требуемой производительности: 4500kVA
Напряжение тока требуемой производительности: 900kV
Номер участка выхода: одиночная фаза
Ряд частоты регулируемый: 20Hz~400Hz, когда частота отрегулирована внутри установленный ряд, напряжение тока постоянн выход
Разрешение частоты выхода: 0.01Hz
Нестабильность частоты выхода: ≤0.05%
Форма волны напряжения тока выхода волна синуса: тариф ≤1.0% искажения формы волны
Время выполнения: непрерывный ход 60min под расклассифицированной емкостью
Уровень изоляции: выдержите напряжение тока на 1 минута под 1,1 раз расклассифицированным напряжением тока
Качественный фактор: Q>60 (f=30Hz)
Переменная емкость электропитания частоты: 400kW (пушпульный линейный усилитель)

3, основные функции системы:
1) переменное электропитание частоты принимает линейную схему усилителя силы, которая имеет идеальный выход волны синуса и низкое искажение формы волны
2) с автоматической функцией регулировки стабилизации напряжения тока
3) безопасный и надежный. Разнообразие защиты интегрированы в этом приборе, включая: предохранение от нервного расстройства разрядки, перенапряжение, предохранение от установки перегрузок по току, предохранение от короткого замыкания выхода, предохранение от ботинка нул, предохранение от схемы усилителя руки моста, предохранение от оперативной характеристики, etc. когда любой вид защиты появляется, прибор немедленно преграждают выход и отрезки напряжения тока теста с главного электропитания цепи для обеспечения безопасности персонала теста, испытанного продукта и испытательной системы
4) высоковольтный сигнал измерения передан стекловолокном совершенно изолировать цепи высоковольтных и низшего напряжения
5) 2 режима контроля: автоматический/руководство
6) жидкокристаллический дисплей точки 320*240 и множественные вращая мыши обеспечивают дружелюбное взаимодействие человека и машны, легкую и быструю деятельность и проводку, и поистине «как раз для того чтобы посмотреть ее»
7) одновременный дисплей напряжения тока, течения и частоты
8) частота выхода непрерывно регулируема внутри ряд 20-300Hz
9) напряжение тока выхода непрерывно регулируемо внутри ряд 0~350V
10) с резонансом выдержите функцию критерия напряжения тока
11) С автоматической функцией поиска резонирующей частоты, множественные автоматические частотные полосы уборки частоты могут быть набором

4, функция дисплея системы:
1) с большим экранным дисплеем, оно может показать: напряжение тока выхода, течение выхода, частота, температура окружающей среды, температура воздушной среды выхода, переменная форма волны напряжения тока выхода электропитания частоты, дата и время, время комплекса предпусковых операций, данные по недостатка, etc.;
2) оно имеет функцию устанавливать параметры теста как напряжение тока и время теста;

5, другие особенности продукта:
1) маслонаполненное оборудование в приборе не протекает масло.
2) все раковины металла в приборе обработка ржавчин-защитных и анти--корозии, и покрытие равномерно и красиво. Главные компоненты имеют nameplates нержавеющей стали и терминальные знаки.
3) прибор можно хранить, собирать и демонтировать внутри помещения и outdoors; функция защиты закончена. Изготовитель гарантирует что аппаратура регулирования, трансформаторы, реакторы, etc. прибора на 1,1 раз расклассифицированном напряжении тока, и если высоковольтные бортовые flashovers образца к земле во время теста, его не причинят, то личная травма и испытательное оборудование не причинят вредный механический и термальный стресс. Повреждено или повреждено электрическое представление.
4) каждая из частей оборудования имеет nameplate который соответствует национальному стандарту, слова и символы ясны и прочны, и nameplate ясно видим когда оборудование в нормальном функционировании.
