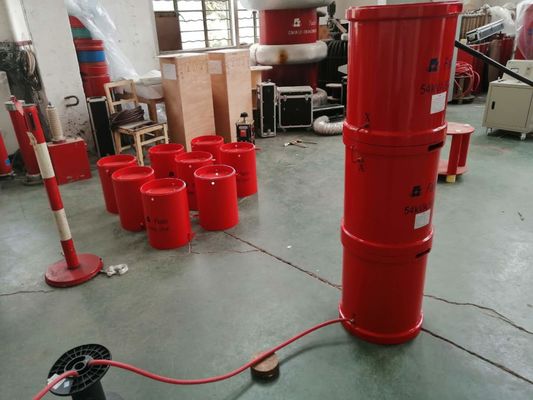

Тип испытательная система частотной модуляции серии 280kVA резонирующая

Тип прибор частотной модуляции теста резонанса серии

объем 1.Applicable прибора
1. встреча AC выдерживает тест напряжения тока кабеля 10kV/300mm2, емкость на единицу длины 0.3755μF/km, длина кабеля 2000m, емкость испытанного кабеля 0.75μF, напряжение тока теста 22kV, и время теста 5min;
2. встреча AC кабеля 35kV/240mm2 выдерживает тест напряжения тока, емкость на единицу длины 0.175μF/km, длина кабеля 1000m, емкость испытанного кабеля 0.175μF, напряжение тока теста 52kV, и время теста 180min;
3. встреча AC выдерживает тест напряжения тока кабеля 110kV/630mm2, емкость на единицу длины 0.1880μF/km, длина кабеля 100m, емкость испытанного кабеля 0.188μF, напряжение тока теста 128kV, и время теста 60min;

2. Прибор следовать стандартом
GB10229-88 «реактор»
GB50150-2016 «регулировки теста передачи силового оборудования»
DL/T 596-1996 «профилактические регулировки теста для силового оборудования»
GB1094.1-GB1094.6-96 «ранг предохранения от приложения»
GB2900 «электрическая терминология»
«Технология высоковольтного теста GB/T16927.1~2-1997»
GB 191-2000 «знаки упаковки, хранения и транспорта графические»
JB/T 9641-1999 «трансформатор теста»
IEC 358(1990) «конденсатор связи и рассекатель напряжения тока емкости»
«Стандарт предприятия Fanke Компании трансформатора теста Q/WFK005-2005»
«Стандарт предприятия Fanke Компании реактора теста Q/WFK008-2004»

3. Условия окружающей среды прибора
1. температура окружающей среды: -5℃-+45℃;
2. относительная влажность: ≤90 ﹪, отсутствие конденсации;
3. высота: ≤1000m.

4.Fourth, основные технические требования производительности прибора
1. расклассифицированная емкость: 280kVA;
2. расклассифицированное напряжение тока: 35kV; 140kV;
3. расклассифицированное течение: 2A;
4. электропитание: 380V±10%;
5. расклассифицированная емкость переменного электропитания частоты: 20kW;
6. работая частота: 45-300Hz;
7. мелкость регулировки частоты: 0.01Hz; нестабильность частоты: ≤0.01%;
8. рабочее временя: работа в непрерывном режиме 180min позволена под расклассифицированной силой;
9. повышение температуры: после того как расклассифицированный работа в непрерывном режиме на 180 минут, повышение температуры каждой из частей прибора ≤65K;
10. форма волны выхода: волна синуса, фактор тарифа 11. <1>     искажения формы волны качественный: прибор сам Q>30 (когда f=40Hz);
12. Защита: с перегрузками по току, предохранение от перенапряжения и flashover (см. раздел электропитания преобразования частоты для деталей);
13. Точность измерения: действующее значение 1,5.
