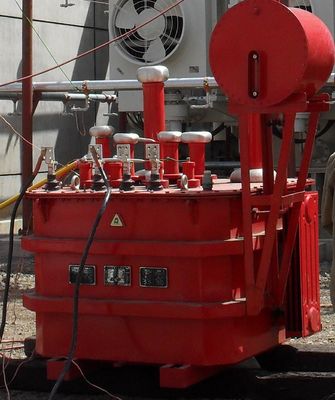

2100kVA регулируя тип испытательную систему индуктивности резонанса серии

Регулирующ тип прибор индуктивности теста резонанса серии

1. Вопрос
Для станции 300MW гидроэлектроэнергии Suwa, весьма расклассифицированное напряжение тока 18kV, емкость земли не превышает 2.58μF, AC выдерживает тест напряжения тока, напряжение тока теста 50kV, и выдержите время напряжения тока 5min.

2. Производительность системы
Для станции 300MW гидроэлектроэнергии Suwa, весьма расклассифицированное напряжение тока 18kV, емкость земли не превышает 2.58μF, AC выдерживает тест напряжения тока, напряжение тока теста 50kV, и выдержите время напряжения тока 5min. после этого:
Во время теста, высоковольтное бортовое течение I=2πfCU=2π×50×2.58×10-6×50×103=40.53A; расклассифицированное течение системы установленное на 42A, и расклассифицированное напряжение тока установленное на 50kV, выходя некоторый допустимый предел.
Общий дизайн спецификации 2100kVA/50kV, чего регулируемый реактор 800kVA/50kV (16A); один фиксированный реактор, с 2 параметрами 650kVA/50kV/13H; оно может встретить для того чтобы выдержать требования к напряжения тока продукта теста 0~2.58μF.
В сводке: 2100kVA/50kV может встретить для того чтобы выдержать требования к напряжения тока продукта теста 2.54μF

3. Основные технические параметры и функции системы
1. расклассифицированная емкость: 2100kVA;
2. расклассифицированное напряжение тока: 50kV;
3. расклассифицированное течение: 42A;
4. работая частота: частота 50Hz силы;
5. Тариф искажения формы волны напряжения тока выхода: ≤1%;
6. позволил непрерывному рабочему временени: 5min под номинальной нагрузкой, 1,1 раз перенапряжением на 1 минута;
7. Повышение температуры после того как работа в непрерывном режиме на 5 минут под номинальной нагрузкой ≤65K;
8. Качественный фактор сам прибора: Q≥30;
9. высокая точность измерения давления: действующее значение 1,5;
10. сила входного сигнала: трехфазное 380V напряжение тока, частота 50Hz;
11. Продукт теста имеет функции предохранения от flashover продукта перегрузок по току, перенапряжения и теста;
12. Температура окружающей среды: -250C-450C, относительная влажность: ≤90%RH, метры высоты ≤3200.

4. Введение к принципу резонанса серии
Испытательная система резонанса серии прибор используемый для того чтобы выполнить AC для того чтобы выдержать испытания напряжения тока по различные емкостные продукты теста. Она охарактеризована большим уменьшением емкости силы входного сигнала необходимо для теста, уменьшающ том и вес испытательного оборудования, делая полевое испытание легкой снабдить; и значительно уменьшающ цены рабочей силы и материал испытательного оборудования и входного сигнала требуемых для теста.
Fanke принимансяо за развитию и продукции высоковольтного испытательного оборудования на больше чем 20 лет, и резонирующая система флагманский продукт Fanke. В настоящее время, сотни резонирующих систем произведенных Fanke успешно были использованы в различных полях электрических систем в стране и за рубежом.
Система резонанса серии разделена в настроенный резонанс индуктивности и резонанс частотной модуляции. 2 резонанса достигают резонанса в других способах. Настроенный тип индуктивности делает цепь теста резонировать путем регулировать индуктивность, пока тип частотной модуляции делает цепь теста резонировать путем регулировать частоту теста. Но результат это же, т.е., крупнотоннажный выход необходим продуктом теста может быть получен путем inputting электропитание небольш-емкости. Диаграмма принципа резонанса показана в диаграмме
